第1步:橱柜设计(非常重要)
准备材料:卷尺,电脑绘图软件。
所做工作:
田园橱柜的设计前期工作与普通橱柜一样。

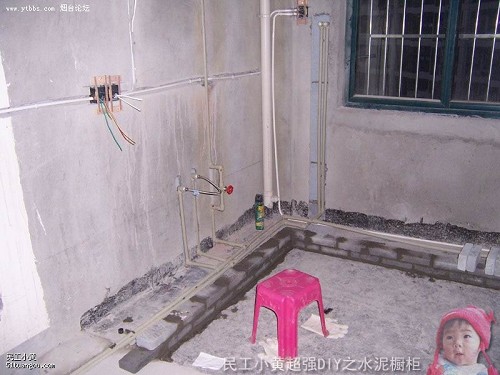

1、首先要丈量厨房尺寸,检查水、电、气铺设情况。
2、然后去成品橱柜店量你喜欢的样品尺寸。
包括橱柜高度,长度,深度、
柜子门高度,宽度,
合叶长度,宽度,
拉篮宽度,高度
水槽距离台边延尺寸,
灶具距离台边尺寸,
内部隔板在橱柜中高度,
隔板的宽度,长度,厚度,
如果要装抽屉,要量抽屉的长度,深度,高度,以及滑道的长度。
3、根据量好的尺寸,安排灶具、水槽、插座、开关、水管、燃气管位置。
计算门的宽度,设计拉篮,抽屉位置。
并画出图形,标注出尺寸。(手画也可)
这里给一个常用尺寸(毫米):
橱柜高度:一般750至850;长度:根据厨房情况;深度:一般400至600;
柜子门高度:一般600至750;宽度:一般300到500;
合叶长度:一般40到50;宽度:一般30到40;
拉篮宽度:一般300到400,高度:一般500到600;
水槽距离台边延尺寸:一般80到120;
灶具距离台边尺寸:一般80到120;
内部隔板在橱柜中高度:一般350到450;
隔板的宽度:一般比橱柜窄40到50,长度:根据柜门长度;厚度:一般10到18;
如果要装抽屉,要量抽屉的长度:一般等于单个或双个柜门宽度;
深度:一般比橱柜窄40到50,高度:单个柜门3个抽屉,2小1大;双个柜门2个抽屉,一样高度;
以及滑道的长度:都可以使用。
这里引用liu^&li's的设计图,供参考。
第2步:橱柜分解设计
橱柜分解设计就是将设计好的橱柜,
按照台面、横隔板,立板分别标出尺寸,计算数量。
确定灶具、水槽的挖孔尺寸。
准备材料:卷尺,电脑绘图软件,前期丈量尺寸、设计图。
购买灶具、水槽。(或看介绍知道挖孔尺寸)
所做工作:
1、台面即橱柜的上表面,成品橱柜一般采用人造石,天然石材。
田园橱柜也可以采用人造石,天然石材,这样就不用做橱柜的上表面。
等搭建完成后,去橱柜店直接定做即可。

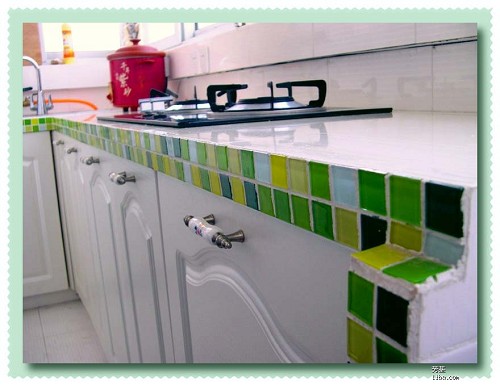

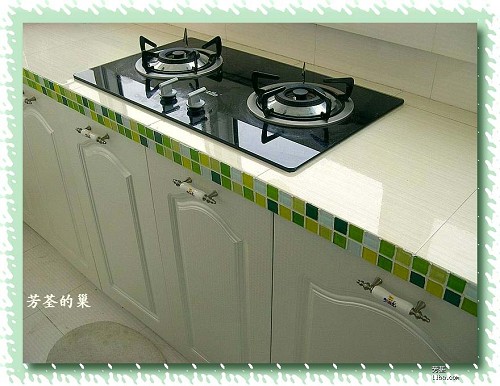

我采用的是瓷砖铺贴上表面。瓷砖可以采用墙砖或地砖。
我使用的是墙砖。优点有:
墙砖做的橱柜台面,
很有光泽,擦干净的时候亮亮的,质感很强。
也很好打扫,轻轻拆就很干净。
建议选择带花纹的,耐脏。

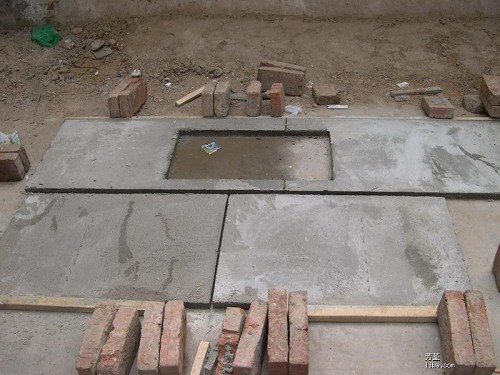

计算台面的长度、宽度,
根据尺寸设计水泥的宽度、长度。
2、立板即橱柜的侧面,起到支撑柜体的左右。
立板的间距不能太大,否则台面容易塌陷。
一般间距400到900,当然越小越好。
确定了间距,可以计算立板数量,
然后根据橱柜尺寸计算立板的宽度、高度。
3、横隔板,在橱柜内部起到划分空间的作用。
一般一层隔板就够了。
确定隔板安装高度,在立板上面标注出来。

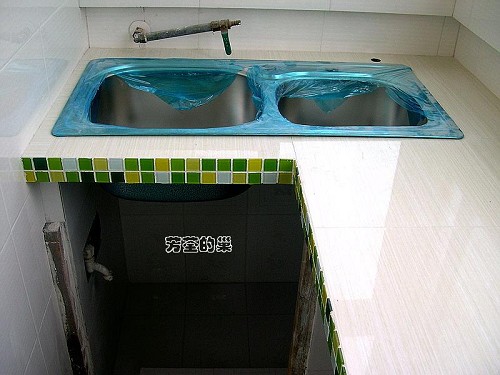

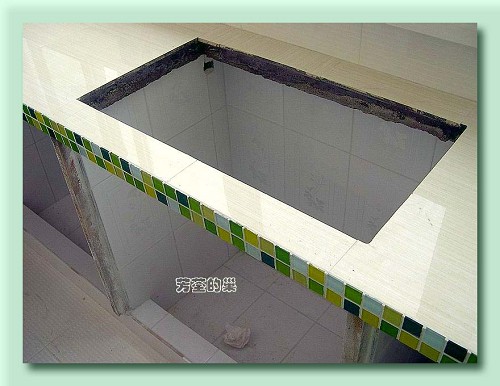

4、根据灶具、水槽的挖孔尺寸,
在台面的板上标注出来。

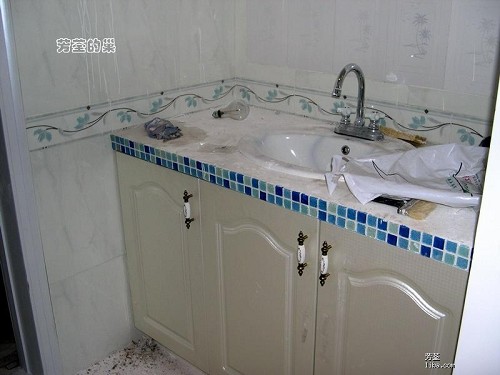

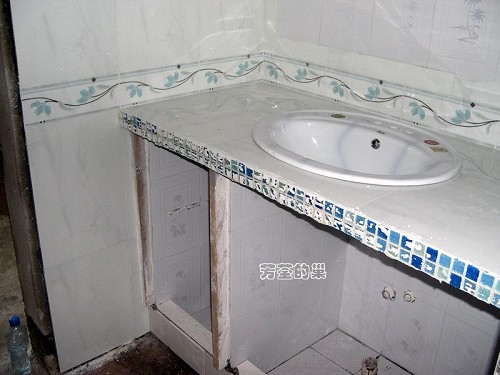

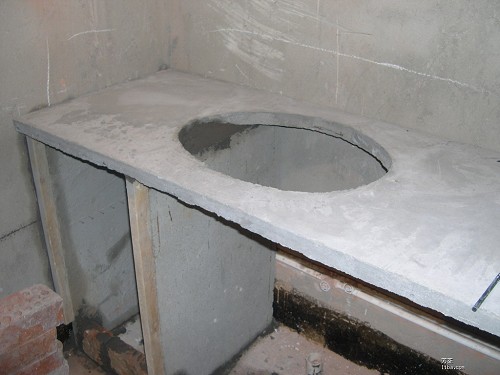

5、如果也做洗面池,确定洗面盆的挖孔尺寸,
在洗面池台面的板上标注出来。

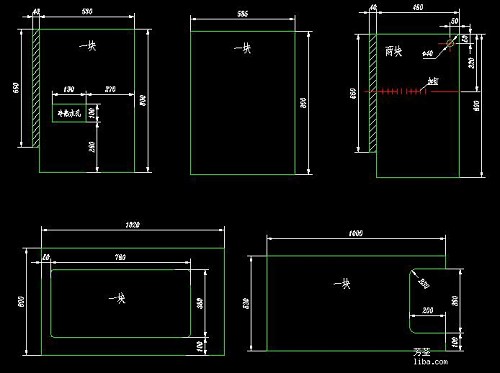

下面给一个我的设计CAD图纸,供同学参考。
橱柜设计图说明:
1、图中斜纹阴影部分为木质,其它为水泥材质;
2、木质为铁钉固定在水泥板内,高度为柜门高度,下部留出踢脚线的空间;
3、因为此图为非标橱柜,成品尺寸550厚×820高×3060cm长。一般标准橱柜的尺寸范围600厚×800~890高×长无限制。所以如果需要做标准橱柜,尺寸需做相应更改。可以参照上图1、3;
4、加钉为在水泥板中嵌入铁钉,可以在铁钉上放置横板;
5、洗面盆为椭圆型,最好先买,根据实物再做面板,以免出现较大误差。
|
|
