检阅持久的水电战场
检阅人（业主）：Joe也就是我&X7 被检阅人：远卓水电小王子 项目经理：涂队
▲先夸下小师傅，年纪比我小，做事比我认真。我家先进泥工师傅砌墙后再卡槽走水电。之前工地上到处是泥沙很乱，泥工师傅完工后，小师傅打扫工地扫的很干净。

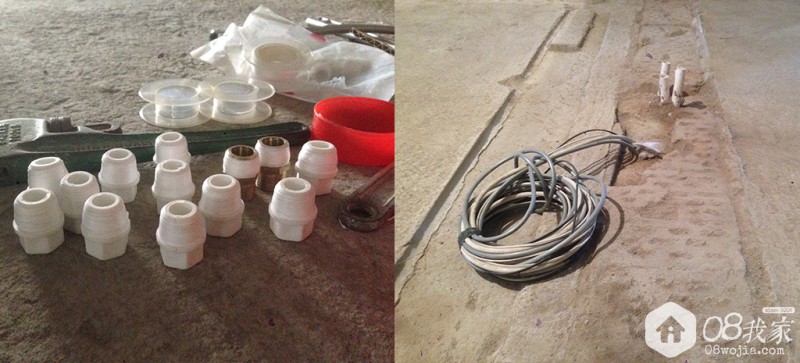

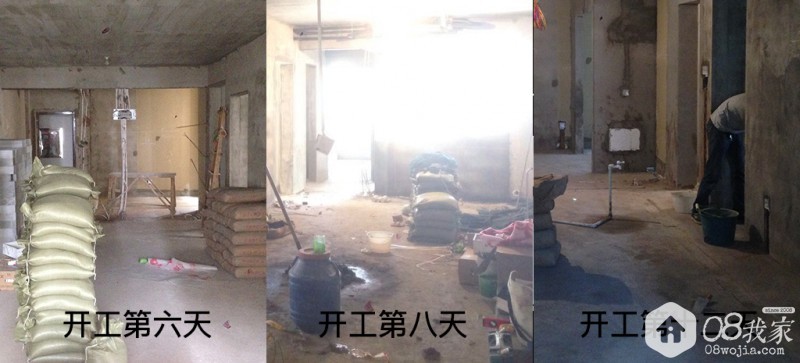

▲开工几天的对比，看第三张小师傅在打扫准备水电开工。开工前把东西都准备好，一个个堵头码好，就差没有摆整齐了，是不是强迫症，弟弟家的下水管被泥工师傅刷防水时弄脏，二话不是立马擦的干干净净。小师傅把工地当做自家一样的爱护做工相比不差，往后看其作业水准。
拍照存档，方便以后安装、检修使用，能够清楚的知道哪些地方走电哪些地方走水电，水电是隐蔽工程为什么最好是一个水电师傅完成水电的改造和后期安装，因为当瓷砖、墙漆完工后最清楚水电走线的是你的师傅，高度宽度哪里是水管哪里是电线，他对你的走线位置最为了解，不至于后期安装的时候破坏在墙面，地面的管线，如果更换了师傅您最好是留下水电图纸备份或者拍照保存备份。
▲墙面尽量少开横槽，避免对墙体结构造成影响。开了槽的承重墙，就象被金刚石划过的玻璃，遇到地震很容易断裂。墙面开槽做毛化处理，防裂效果比较好。

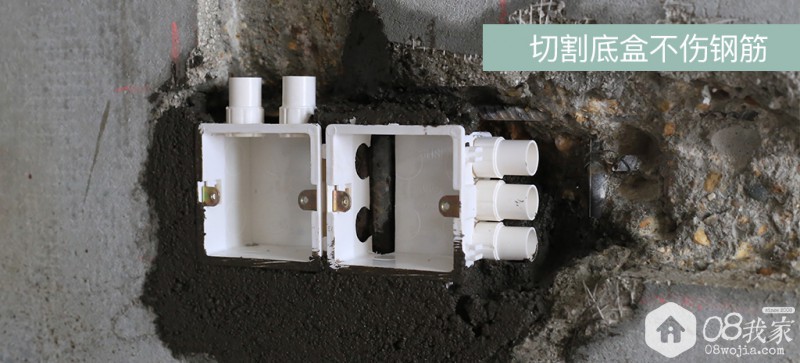

▲暗盒入槽遇到钢筋怎么办，不伤钢筋切暗盒。

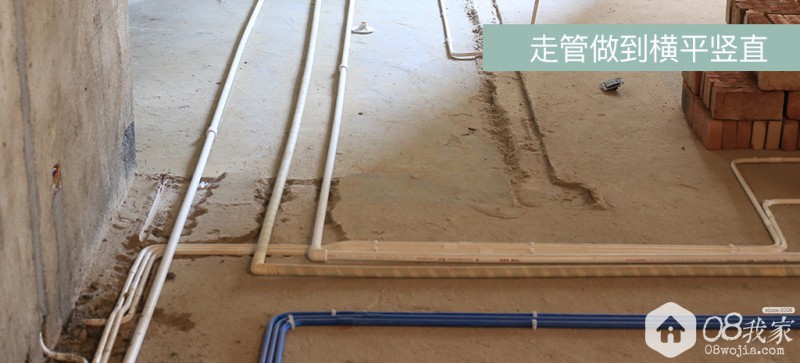

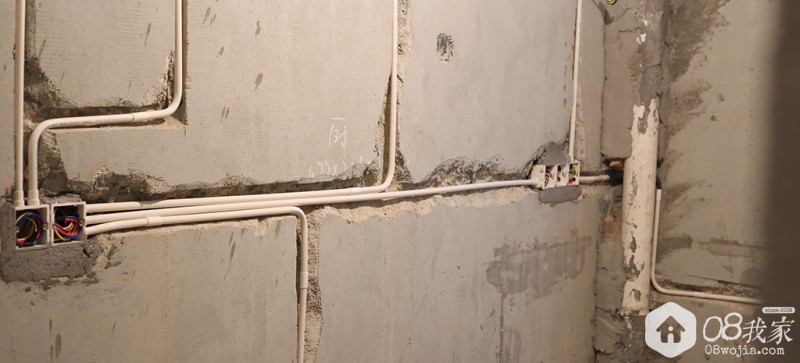

▲管线做到横平竖直，也有的公司是走斜线，斜线有斜线的好处，都取决自己的选择没什么好纠结的。

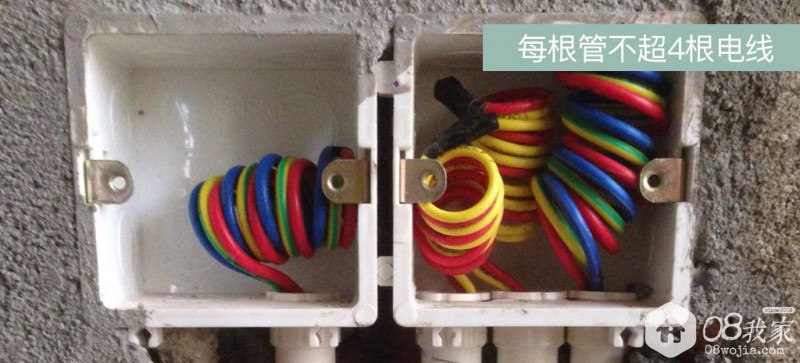

▲每根管中不超过5根，我写成四根了，5根管线也是可以走的，除非你所有的插座一起开电线会过热，也可也为了安全起见每根管走一组。锁扣入盒。

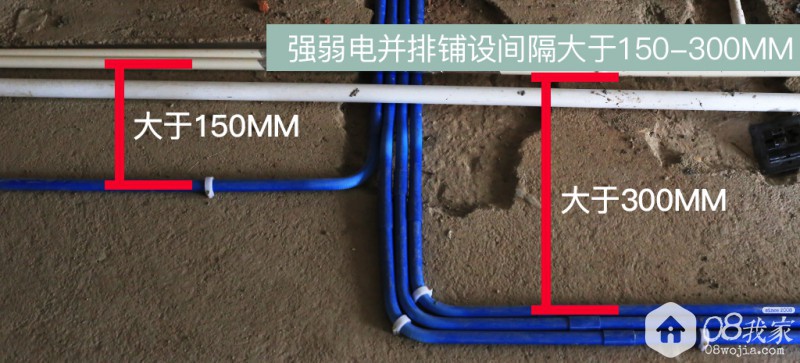

▲强弱电平行铺设的时候大于150以上即可，强电会产生电磁辐射会干扰弱电信号。

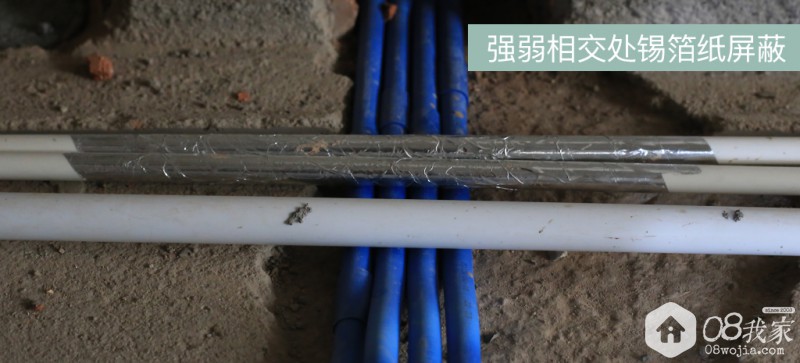

▲正因为强电会干扰弱电信号，而管线铺设时候不可避免两线交叉，交叉处用锡箔纸包管来减少辐射干扰信号。

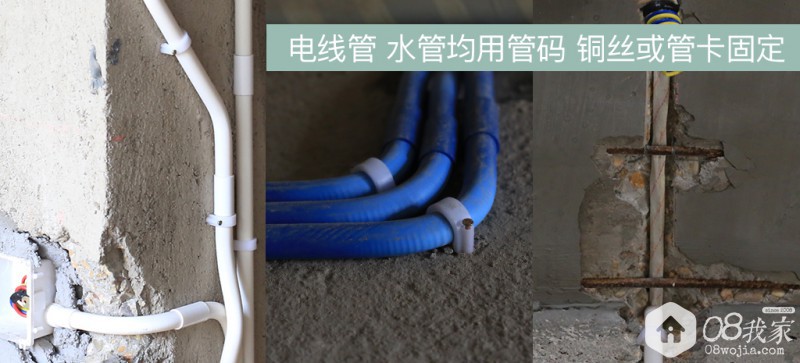

▲管线铺设地面时候需要用管卡固定其位置，以至于后期施工不会移动管线改变管线位置，从而影响后期安装。电线管、水管均用管码、铜丝或管卡固定，固定点间小于50cm。

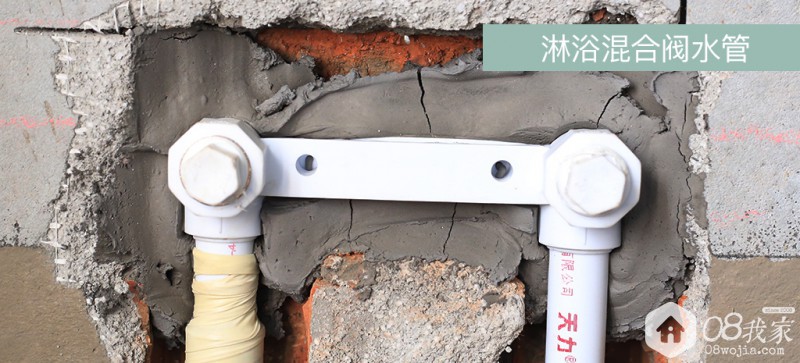

▲淋浴混合管道需要用卡槽校正固定。

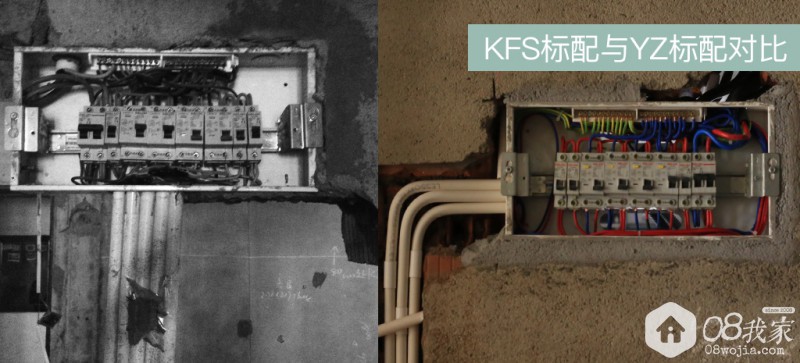

▲强电位置移位之前之后的对比，KFS的强电走的很乱，经过水电小王子的整理线路清晰，方便以后使用检修。

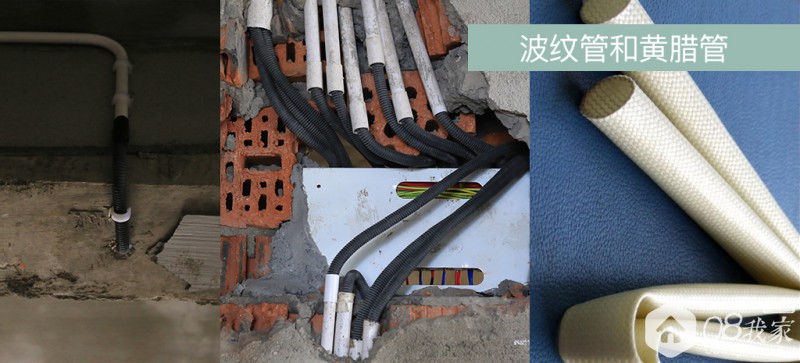

▲强电整改之后重新走线出没有管道保护，需要用波纹管保护管线也是为了水泥封平后需要检修是可以拉动电线。

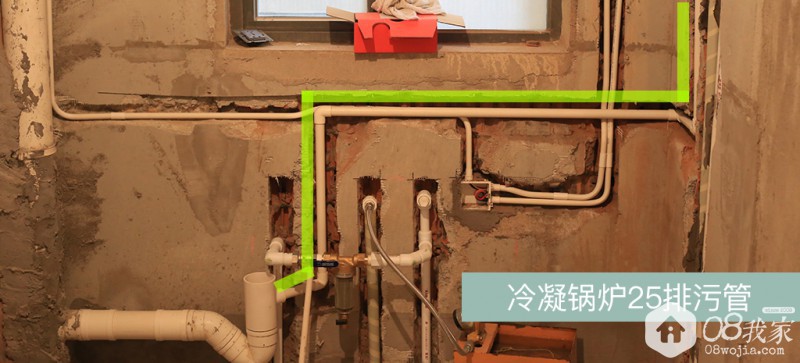

▲冷凝炉需要留下25的排污管。

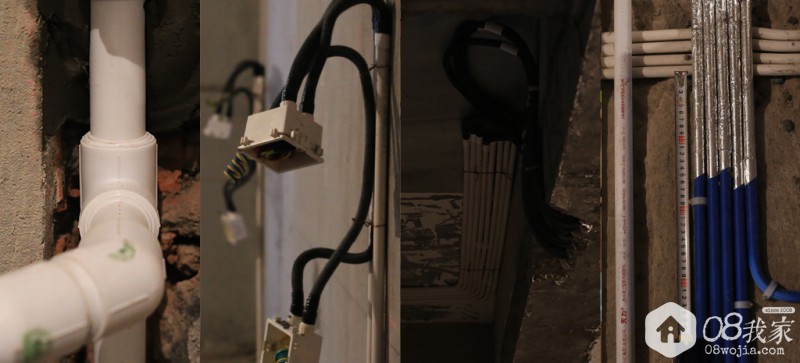

▲双眼皮（热熔接管）、波纹管、强电移位改造、弱电屏蔽辐射
▲线路布局合理，走向清晰有序。通常情况下火灾是多是由于电气事故引起的，这与电气线路的设置有相当的关系。为了用电的安全和方便，按规定每套住宅回路数不宜少于5个。
▲所有电器控制线及线路必须穿PVC管，暗线敷设必须配管，强弱电不能穿入同一根管内。管内电线应处于宽松状态。
▲强弱电线管平行距离必须分开15cm以上-30cm，交叉过桥距不应小于10cm，交叉过桥需做屏蔽。线管交叉无干扰，强弱电暗盒之间可紧靠，但不允许同盒。
▲安装电源插座时，应左零右相（火），上方为地线。火线进开关，零线进灯头。
|
