02-10 (4月21日补)电管画线、开槽
本帖最后由 秋飞花 于 2016-4-30 23:43 编辑
02-10 (4月21日补)电管画线
--------开工没有回头箭,验收没有后悔药。不要指望验收整改能让你100%满意。
01 画线
设计师跟水电师傅交底(就是这里做插座、这里有开关)之后,然后溜之大吉,水电师傅就开始一个人干活了。

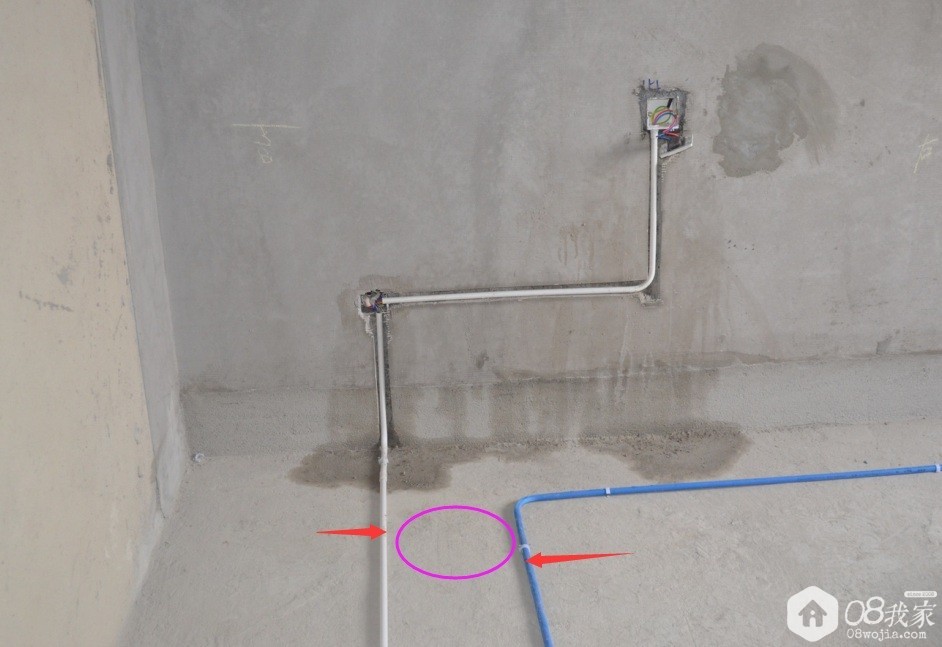

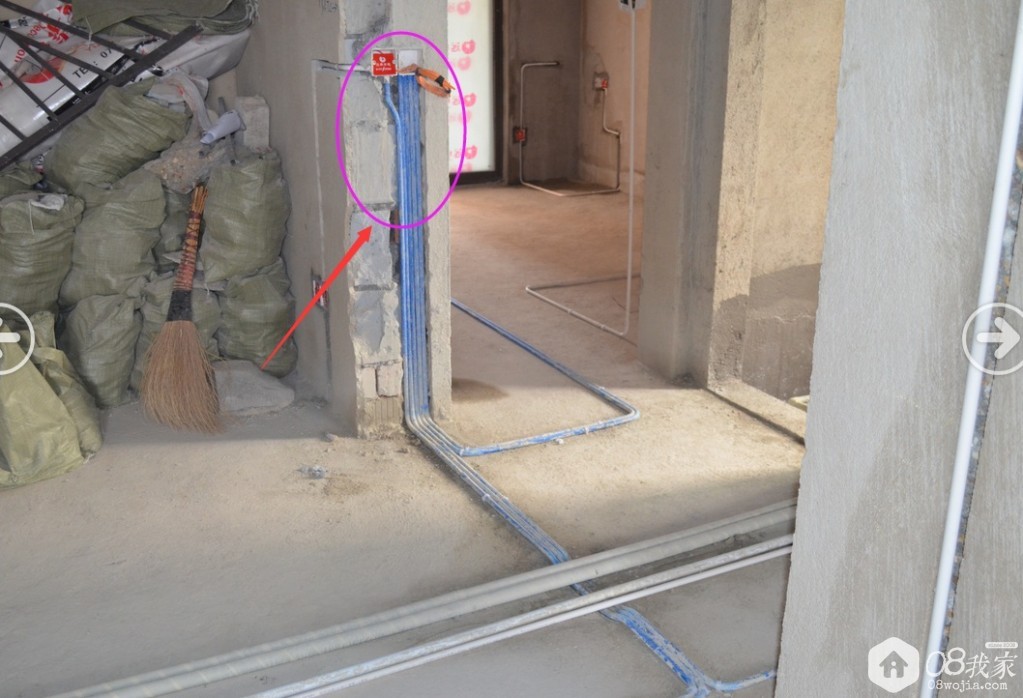

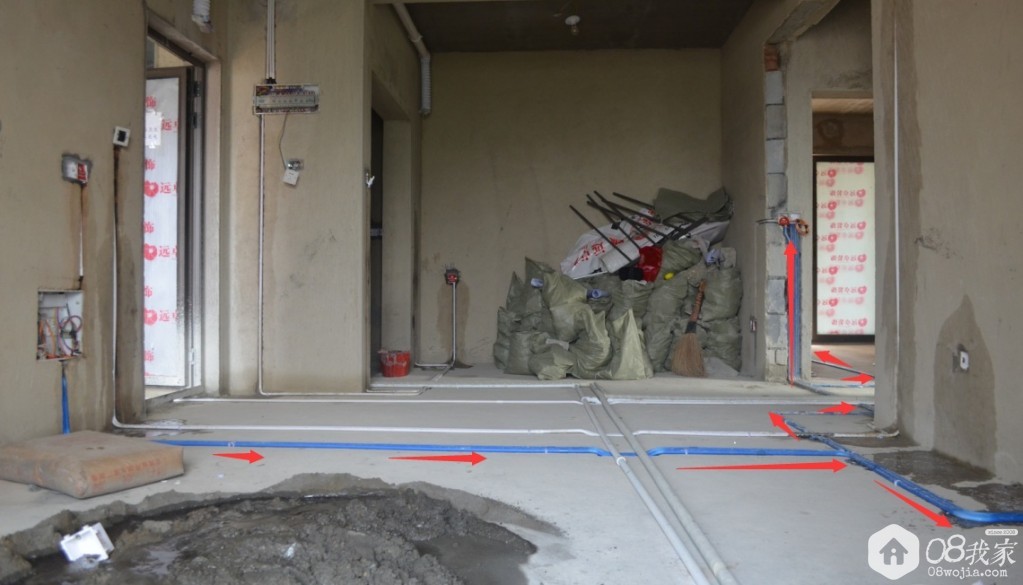

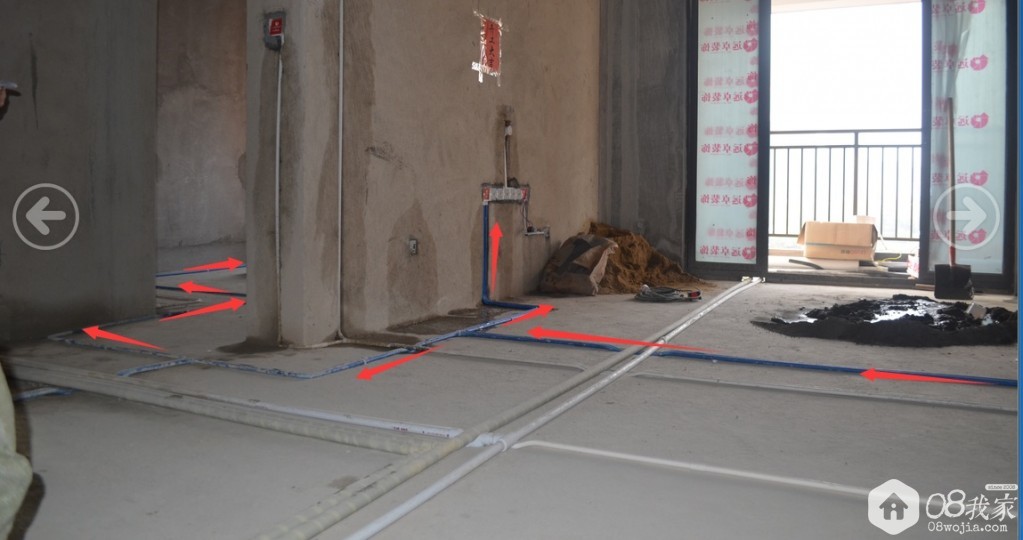

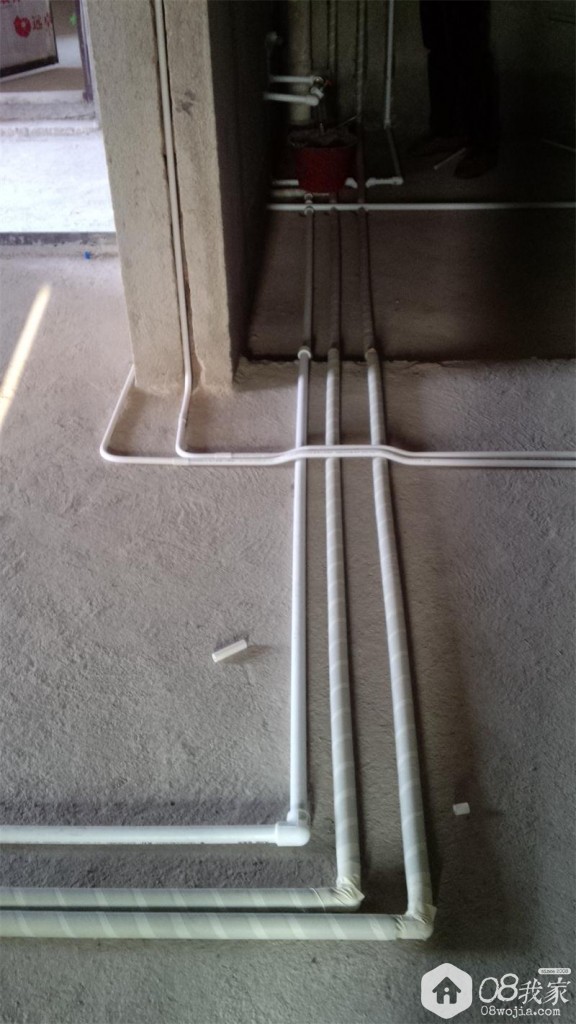

他第一步工作就是画线。把主要管路和插座位置画出来,准备开槽,下图就是我家电视的插座布置图:
02 开槽
开槽其实是一件又苦又脏的事情,双手握着冲锋枪,呼吸着混凝土的灰尘,虽然师傅自己准备了口罩,但后来去基本上仍在哪里不用了。。。。为啥?憋气!不舒服斯基。。

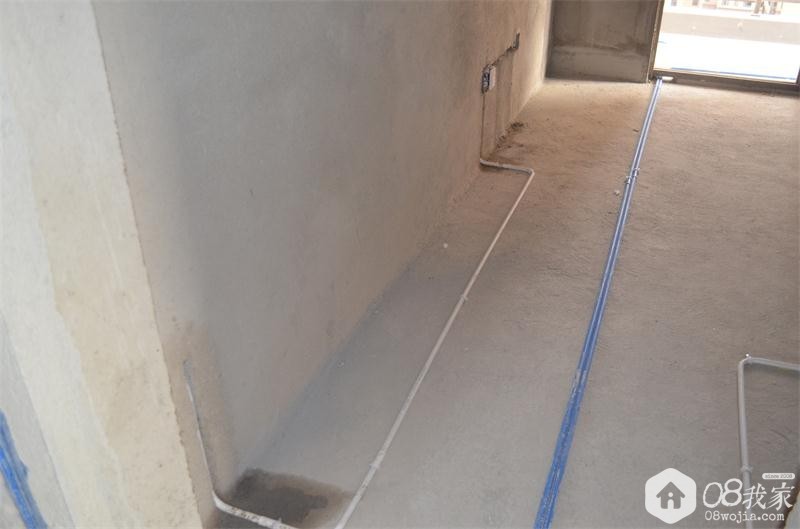

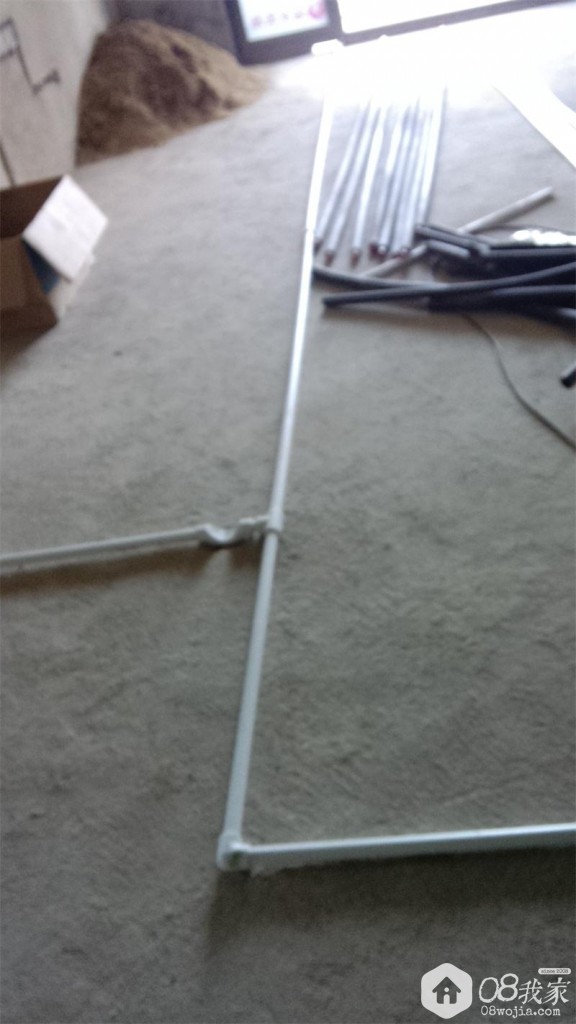

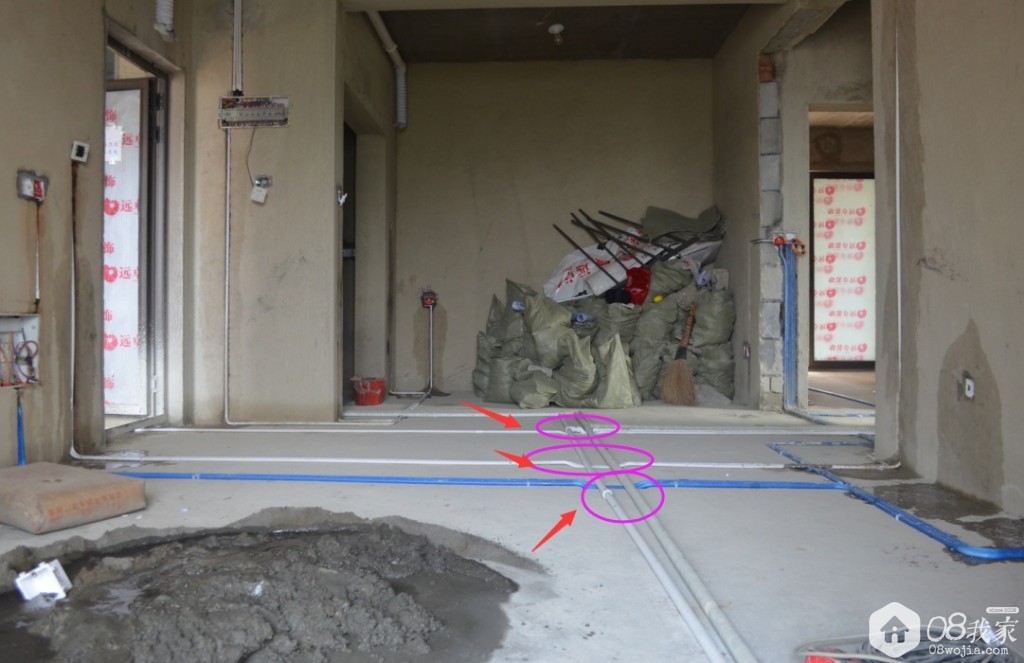

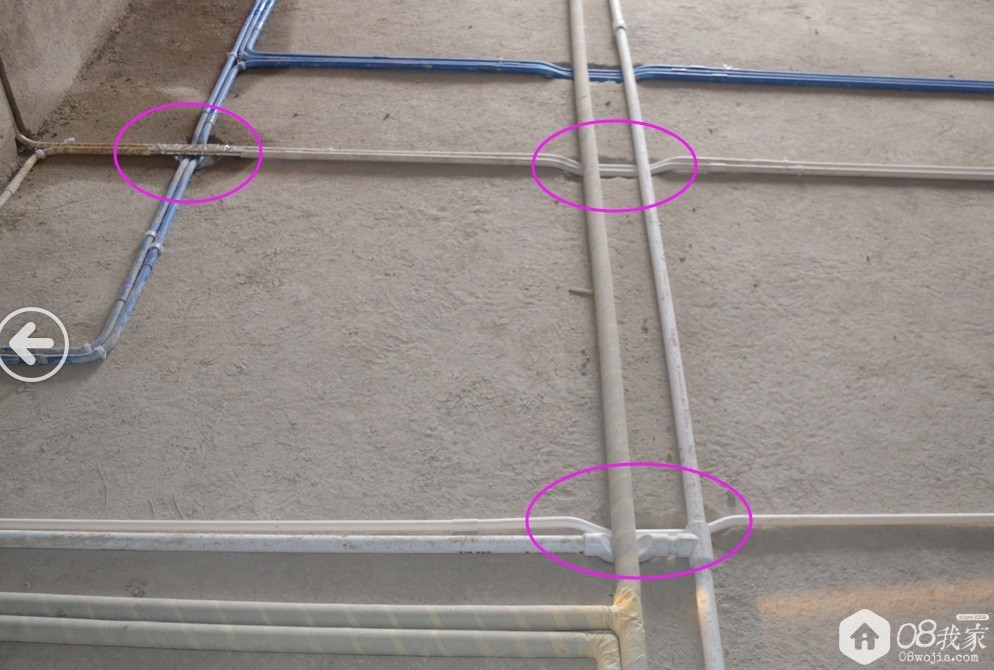

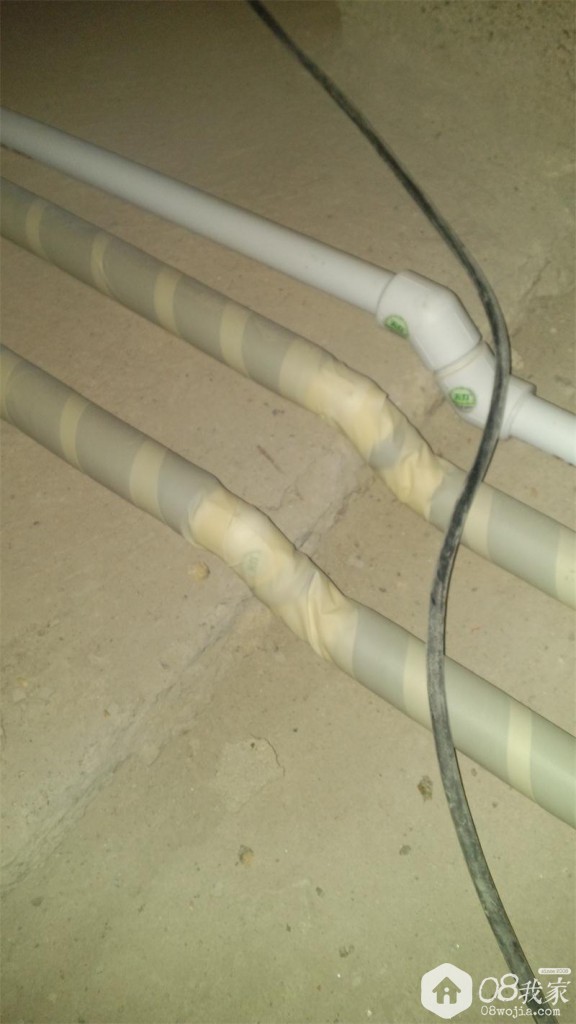

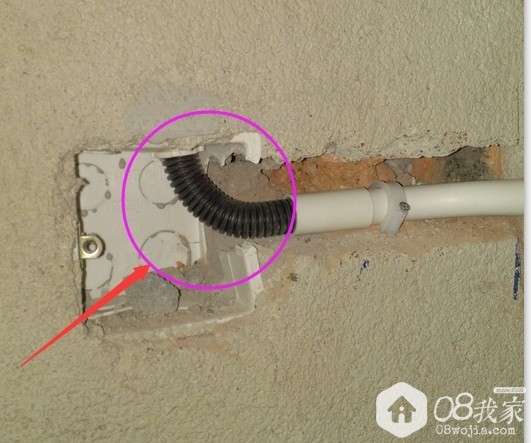

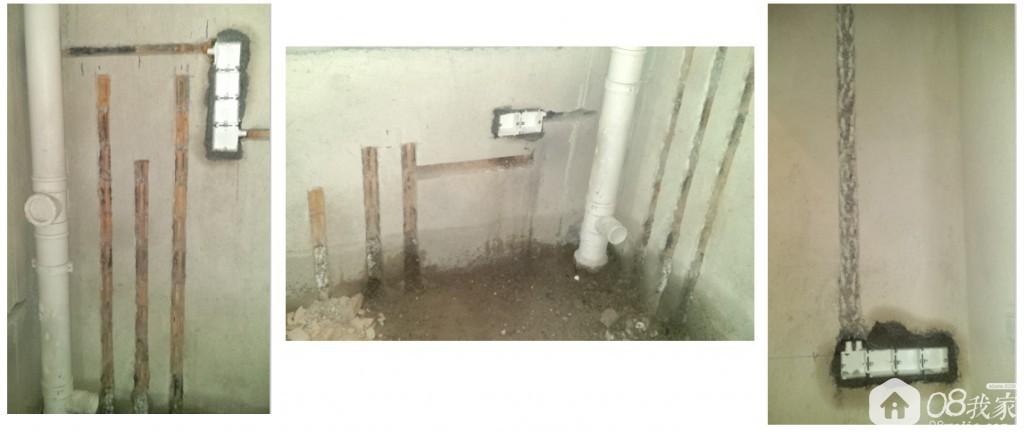

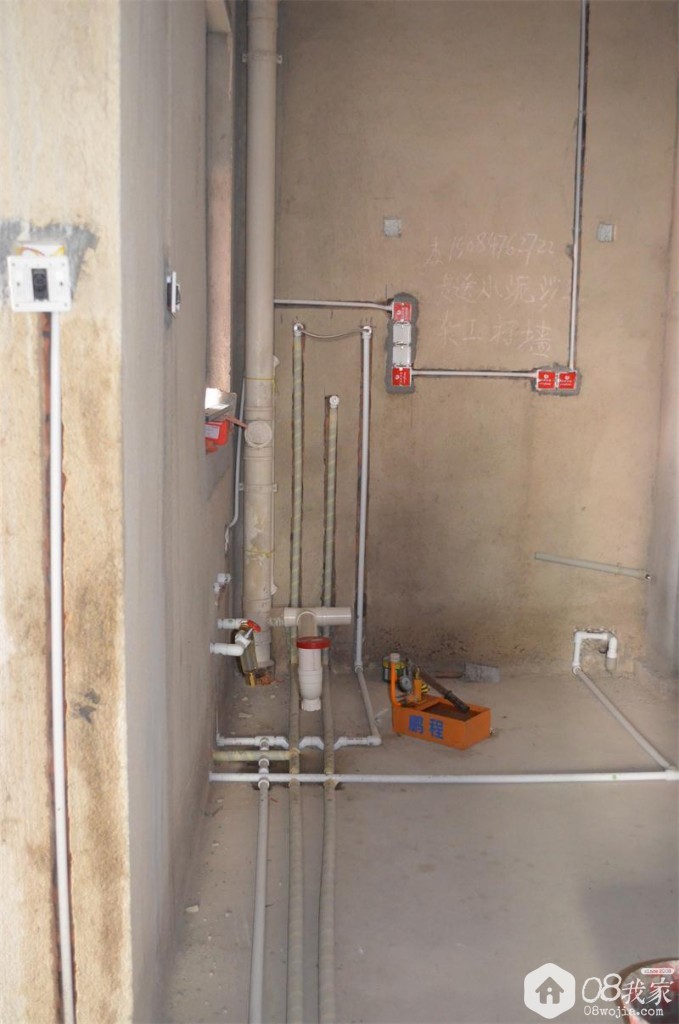

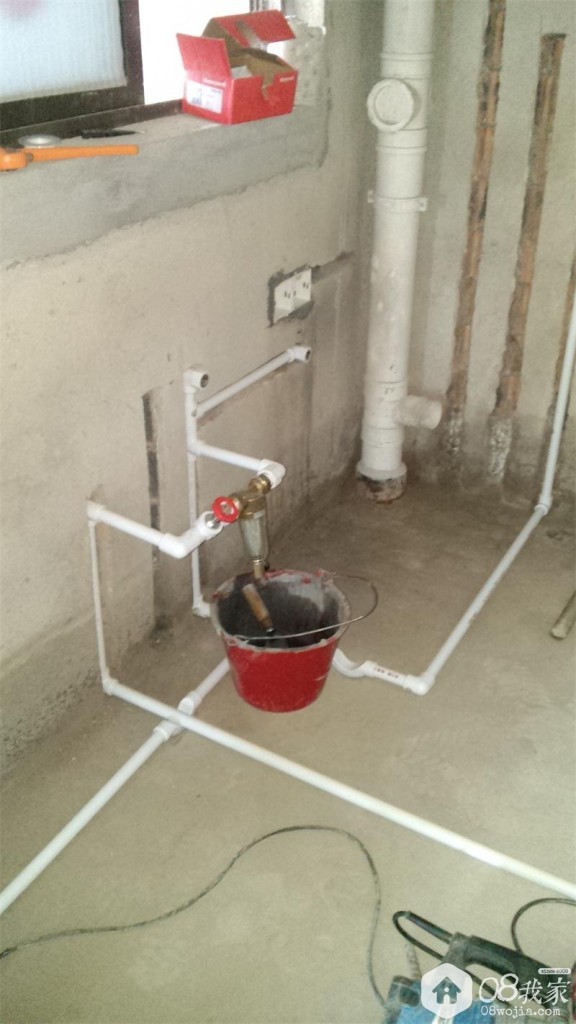

1)厨房的开槽如下:

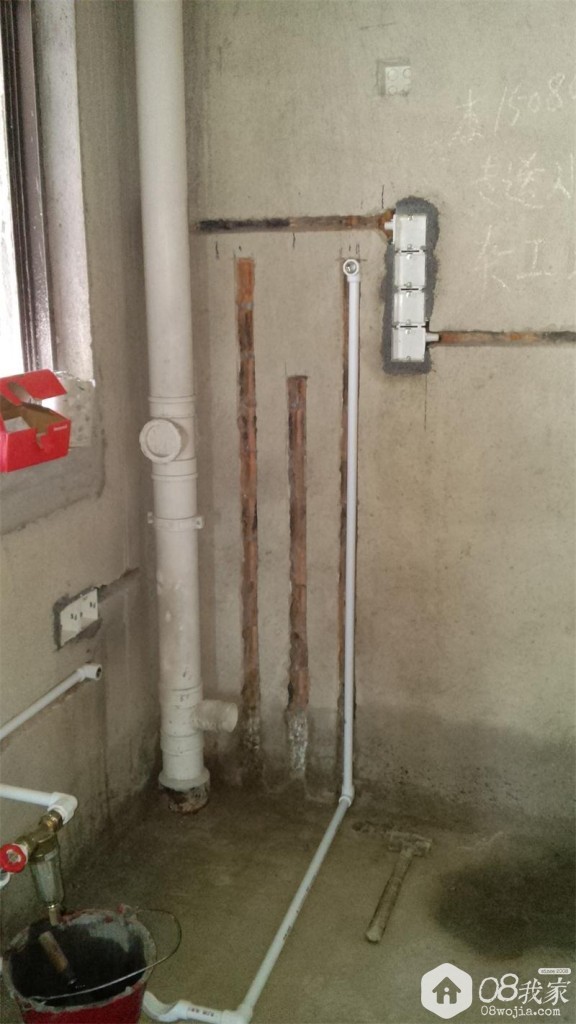

左图:3根竖向的是水管,给热水器供水用;横向的有底盒的一般是开关、插座;
中图:左边是水槽供水管,右边是3根水管的下部

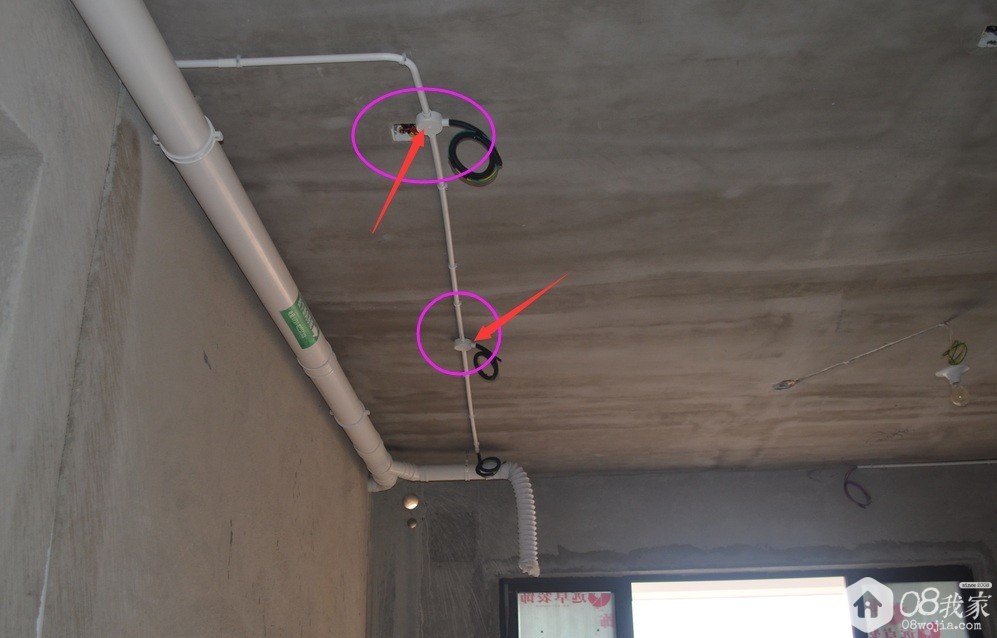

右图:因为厨卫电都是走顶,所以插座之后的竖槽上天了。。。

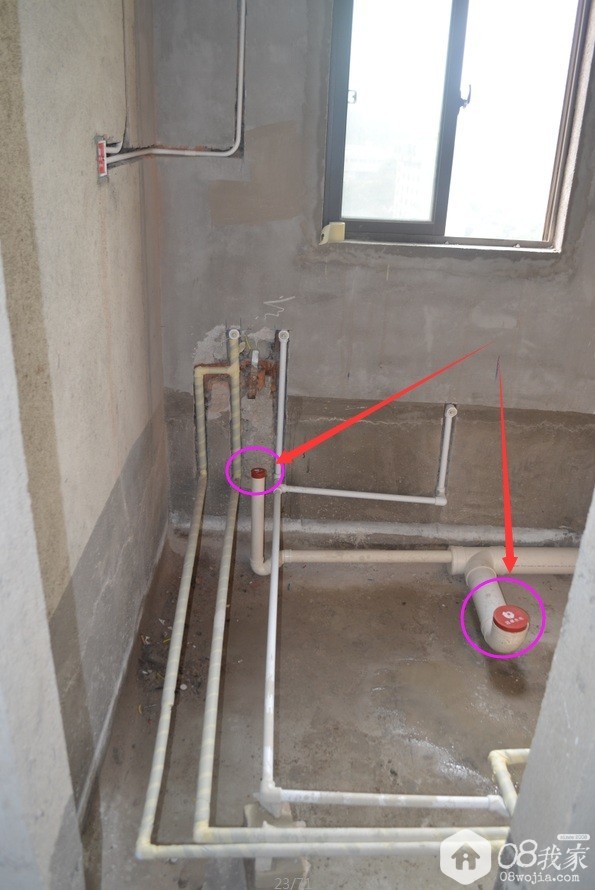

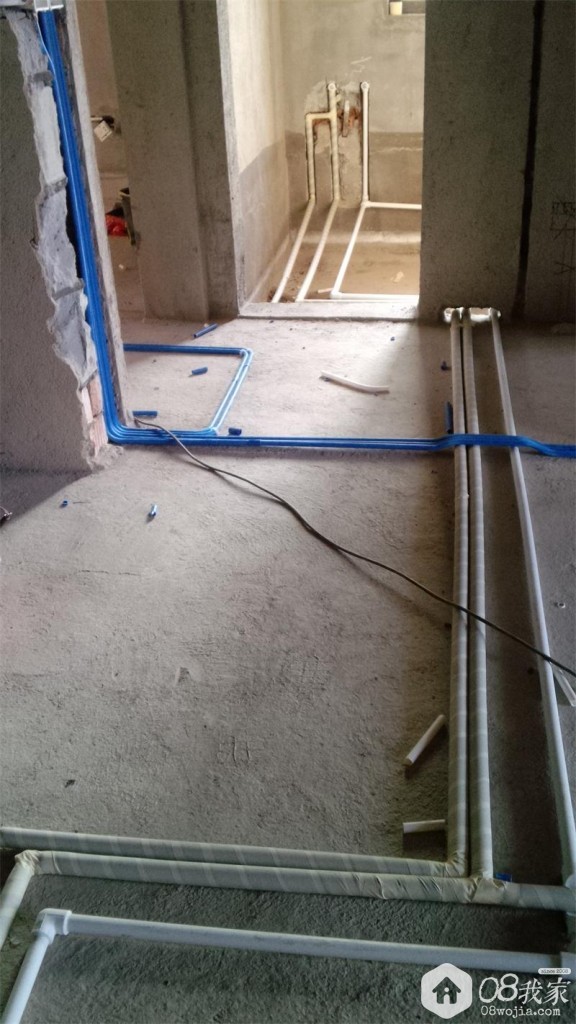

2)卫生间的开槽如下:

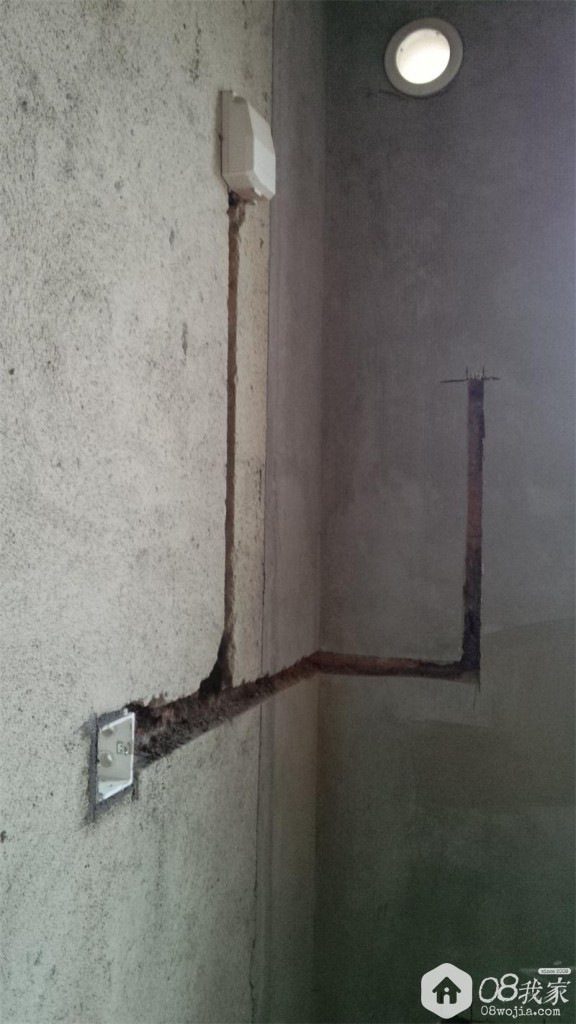

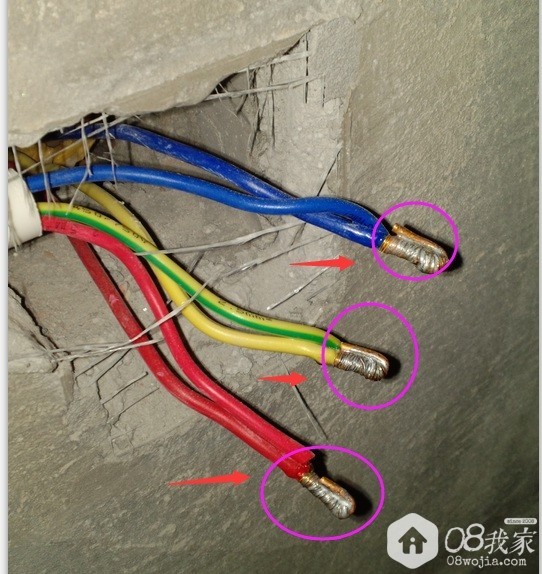

下图左上角是开发商给的,半改嘛,从开发商插座引线,左下角是一个插座,右边是浴室柜镜前灯,留线就可以,不需要插座的。

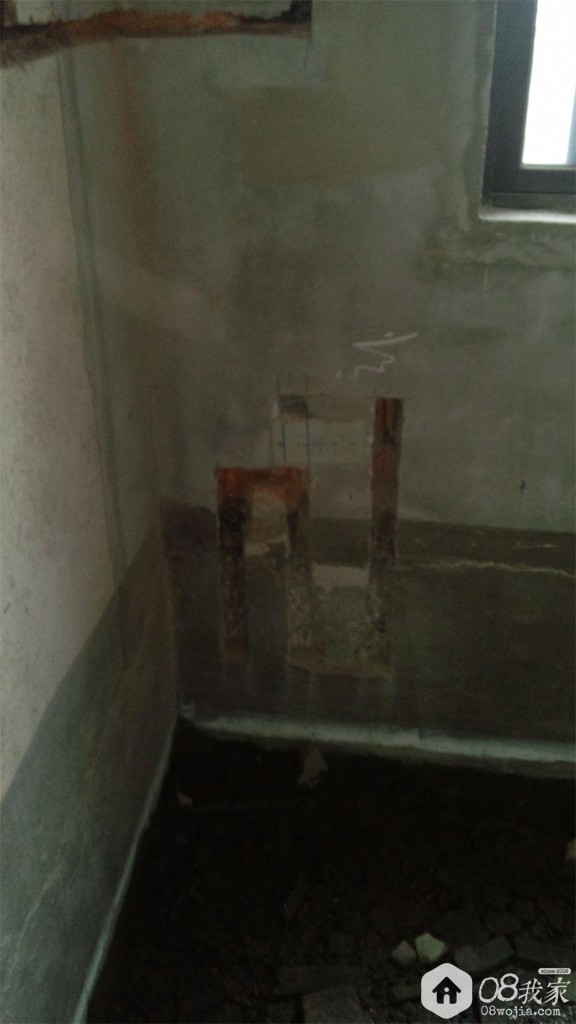

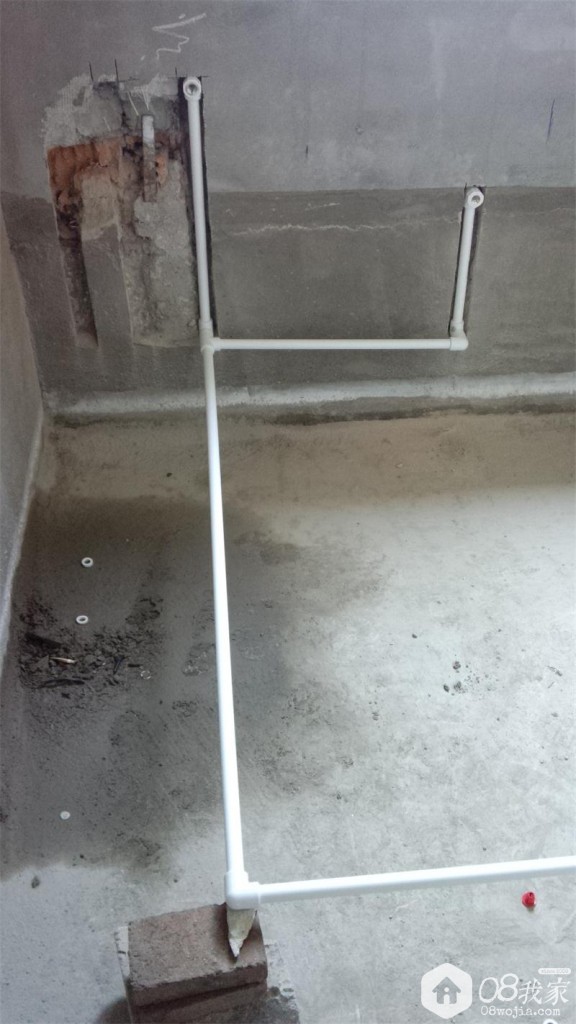

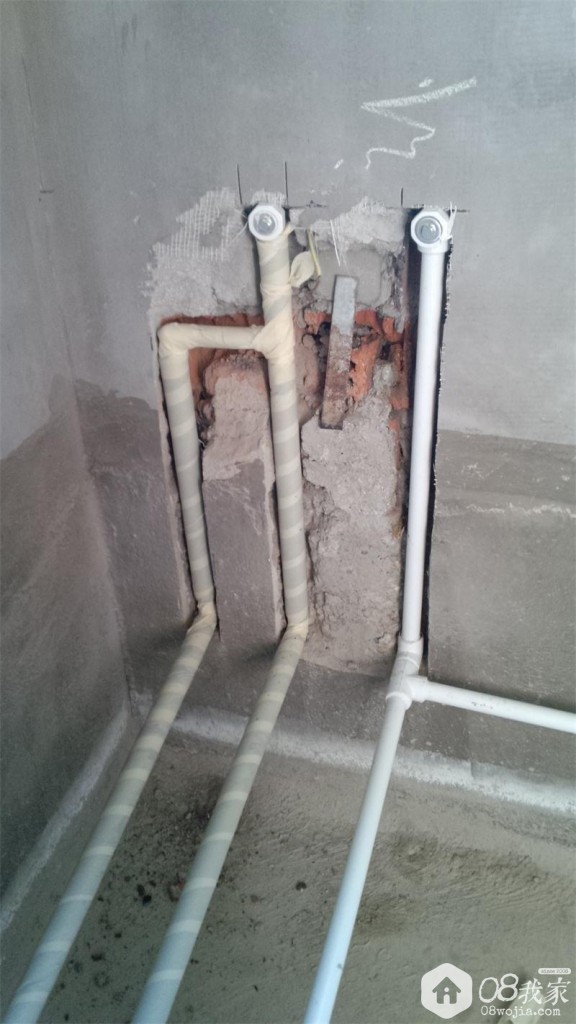

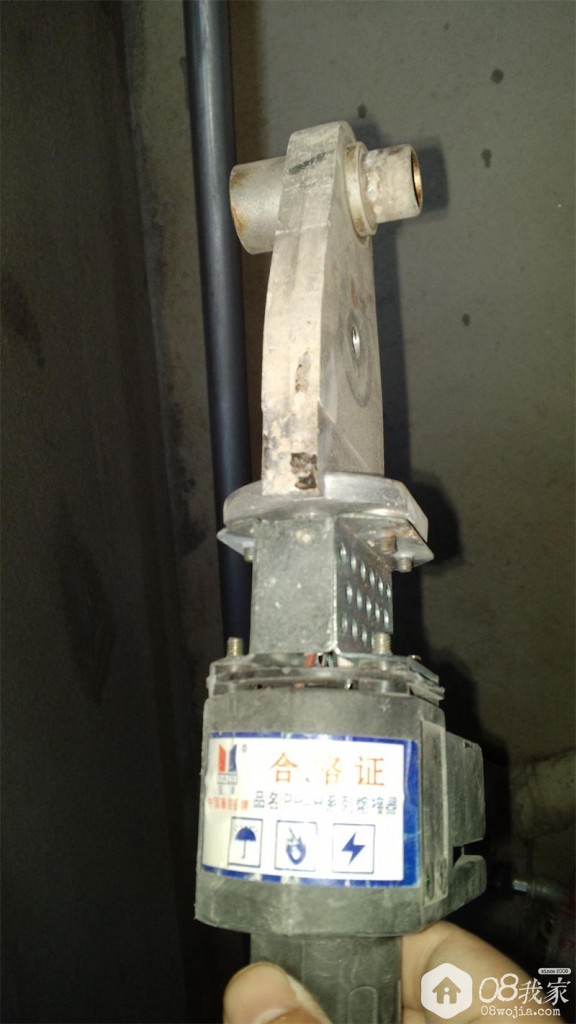

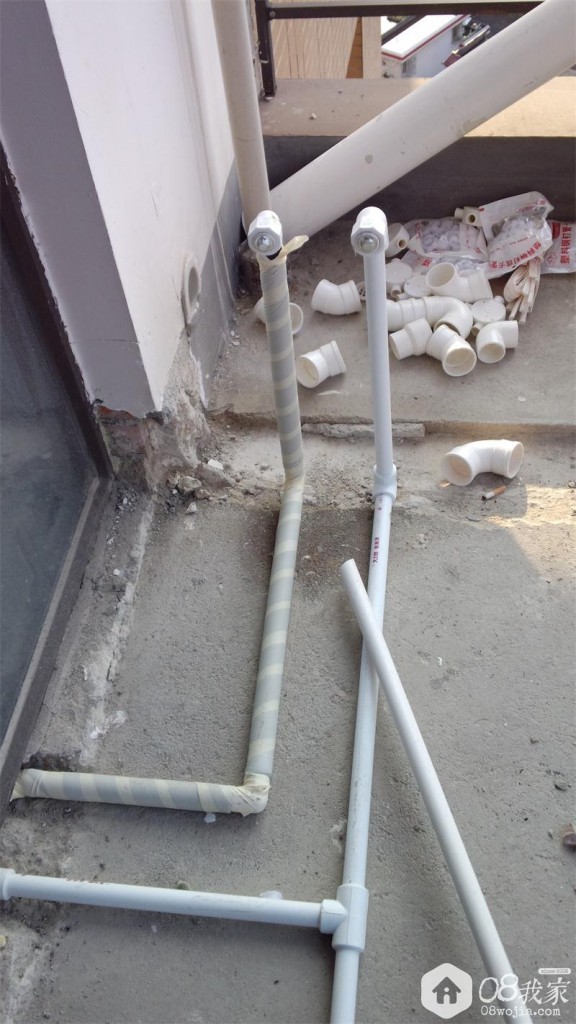

下图是浴室柜的水管开槽:(注意:这里有3根水管)

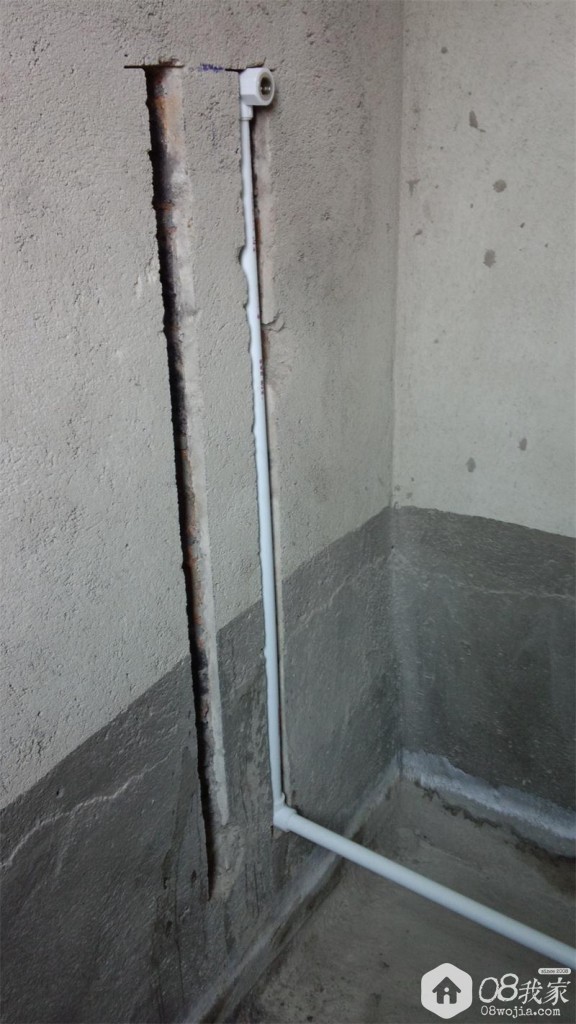

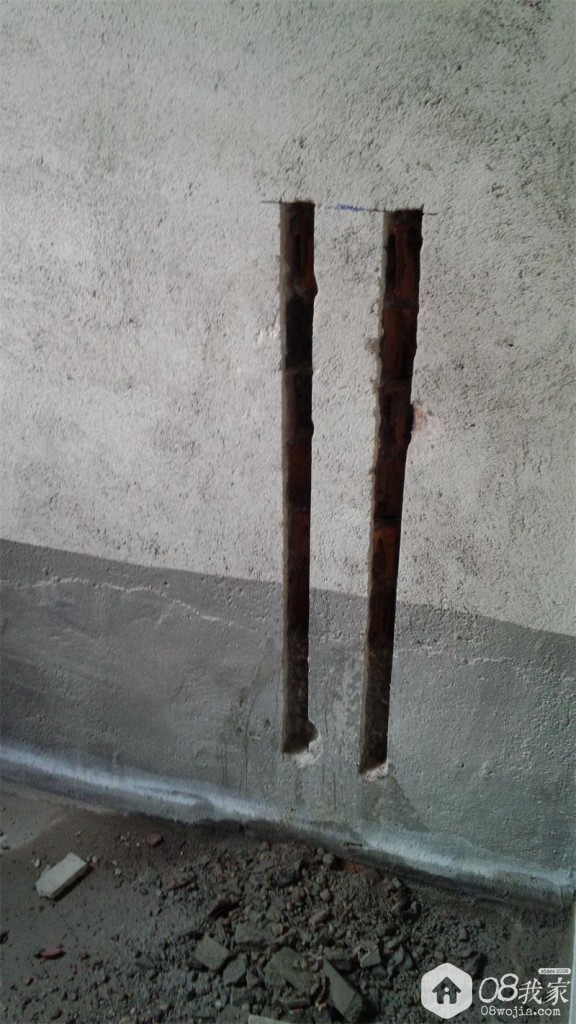

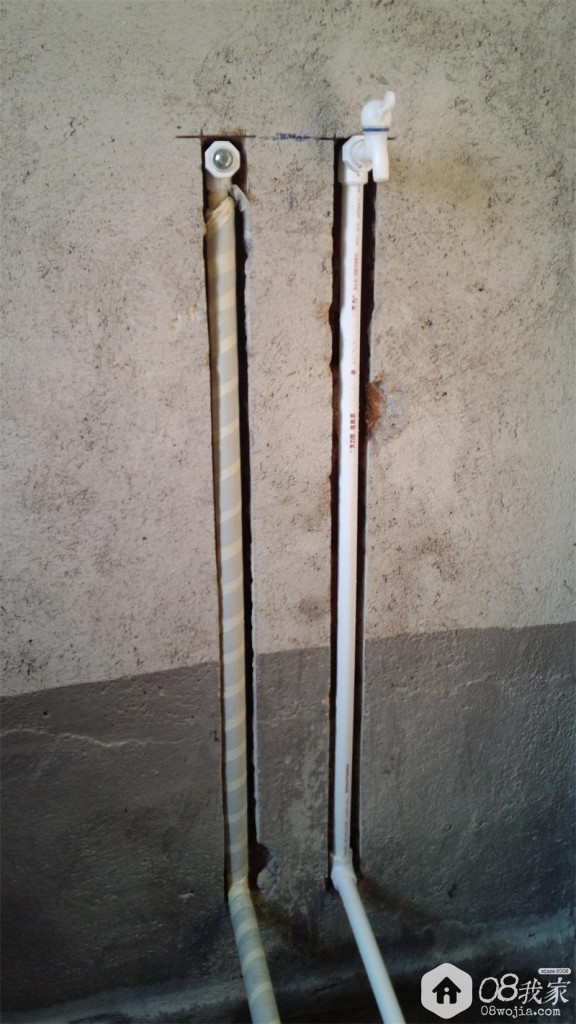

再下图是淋浴花晒的开槽:(注意:这里只有2根水管)
3)书房开槽:这里要做一个电脑桌,所以左上角是台灯插座,右下角是台式机插座和网线。

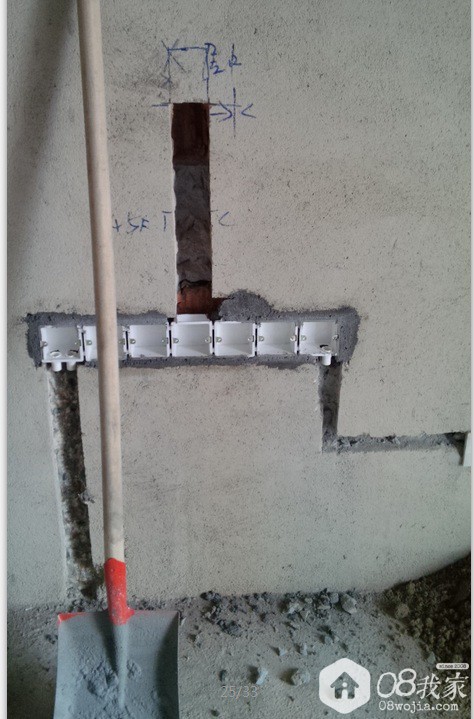

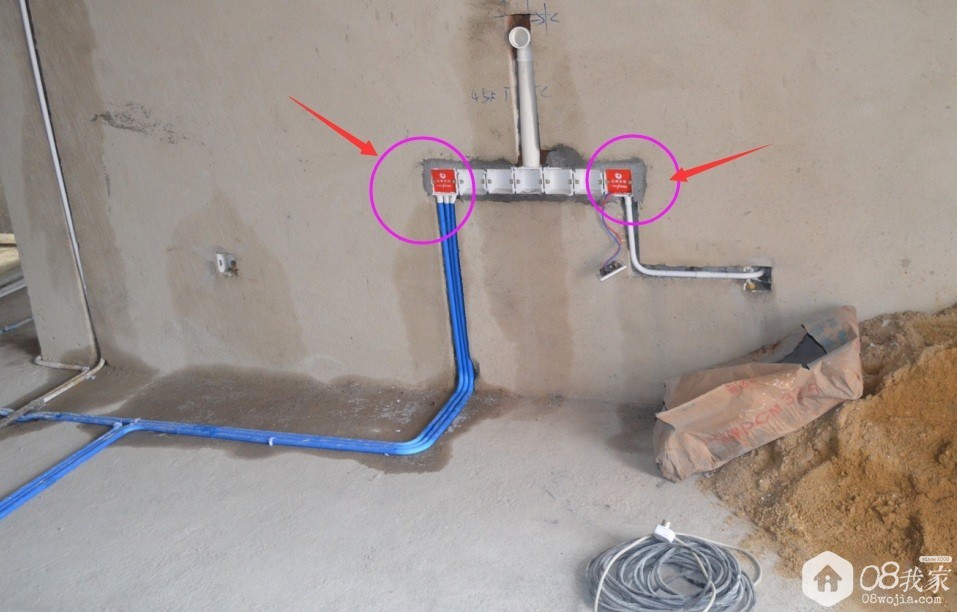

4)电视柜开槽:这里有7个插座底盒,一排很爽吧,上边放一个50的管子。。。。

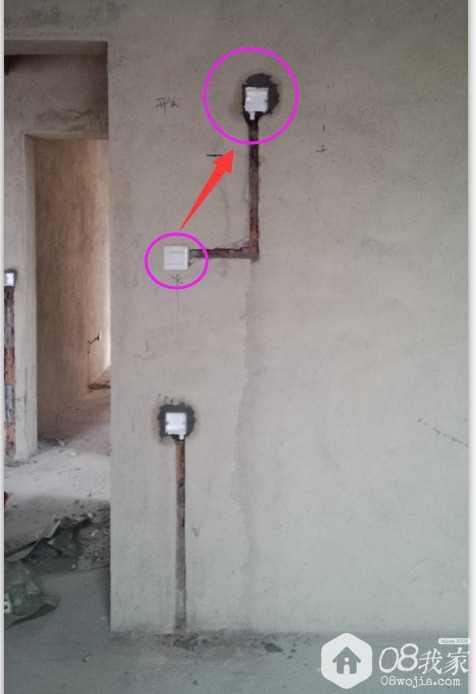

5)次卧开槽:这里有1个高低床,所以加了个双控开关在上面,方便上铺兄弟爬上去去关灯。
其他的:空调线路改造不菲啊,吐血ing

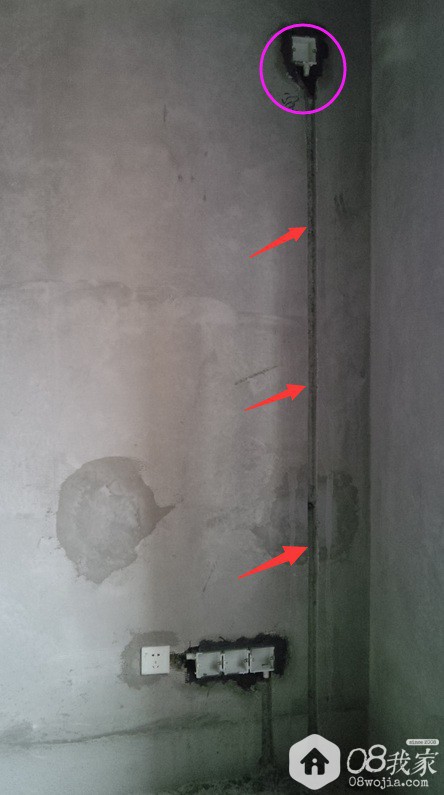

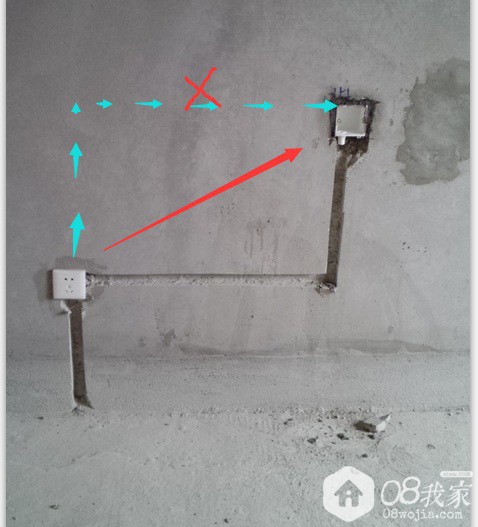

6) 主卧开槽:左下角是开发商给的插座,挪到右上角,防止床头柜被挡住(虽然我不打算买床头柜)。注意绿色方案开槽是不允许的,所以插座的电线尽量必须竖着走。。。。。。不然你以后说不定挂个东西打个钉子,就啪的一声悲剧了

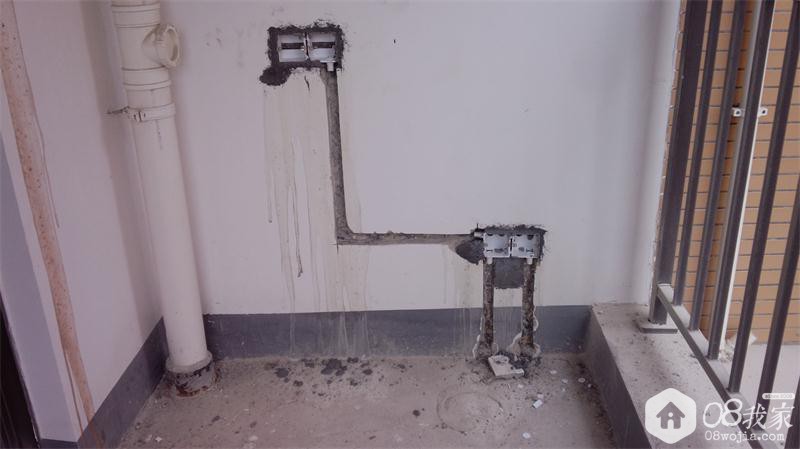

7) 无线路由器:路由器也是要电的!2个底盒,左边是电源,右边一个是网线挤在一起了:
开槽就说道这里。
|
|
