关于科勒马桶+智能盖板水电定位

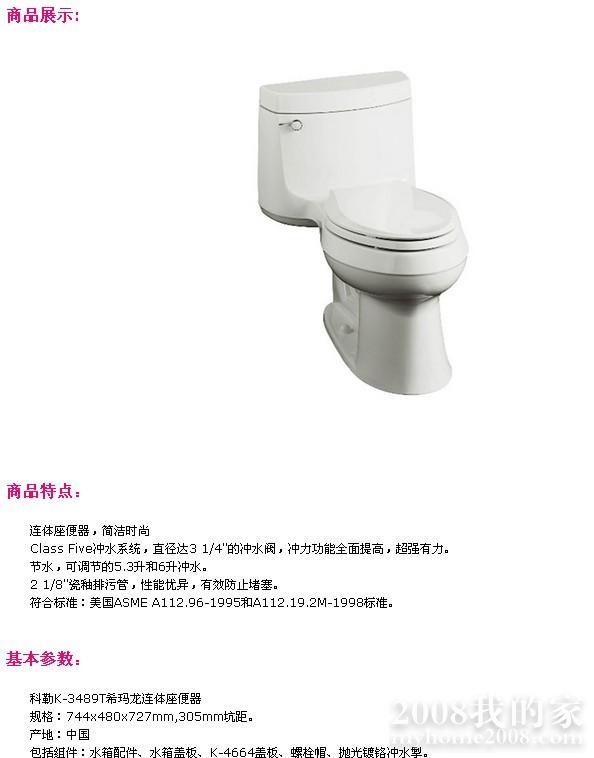

科勒希玛龙五级旋风连体座便器K-3489T-0
科勒清舒宝智能座便盖K-4737T-0 C3-125
下面的这个水电定位尺寸是找专业的科勒人员问到的:
水电定位尺寸:水:面对座便器的左手边是角阀,离地面15-20CM(这个是高度定位)

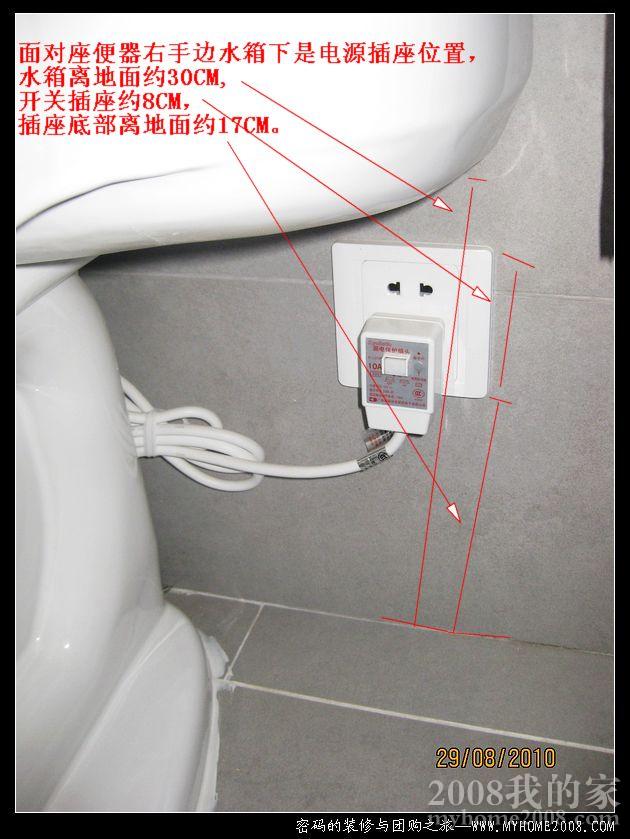

电;面对座便器的右手边是插座,离地面15-20CM(这个是高度定位)

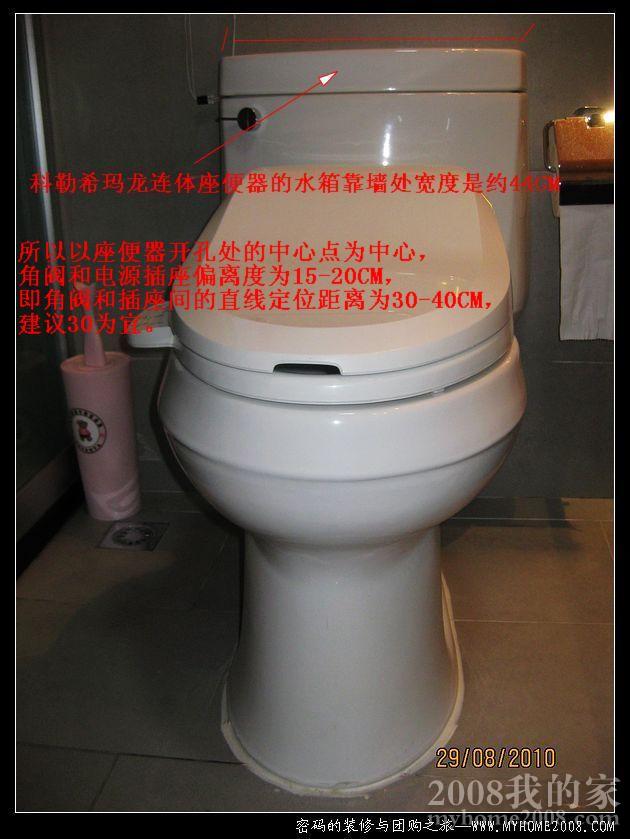

水电的定位以座便器下水管的中心点为基准,偏离15-20CM。(这个是宽度定位)
下面这个是我自己实量的:

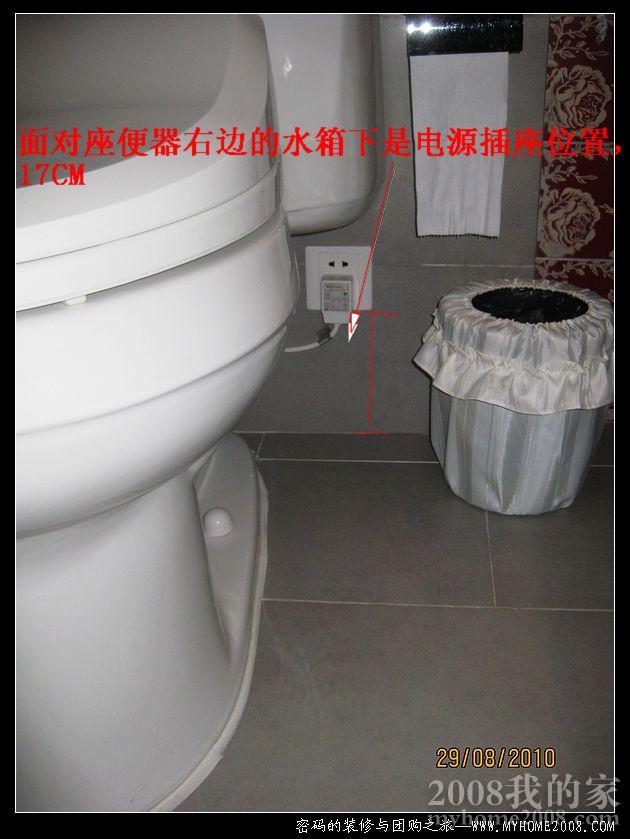

科勒这款座便器水箱宽约44CM,水箱底部离地面大概30CM。角阀底部和插座底部离地面的距离都为17CM,角阀到插座间的净距离是25CM,角阀中心点到插座中心点就大概是30CM为宜。这样角阀和插座之前的宽度都没有超过水箱的宽度。
请注意下,我写的实测尺寸都是成品净尺寸,大家在找师傅进行水电定位时要考虑下面铺的水泥和瓷砖厚度。
总而言之,就是要把2个位置分别定在座便器2边好些,我见过都定在左边的,那样线路挤在一起,而且电源线裸奔不好看。分开定位的话智能盖板的电源线是随箱配了2个卡子的,可以把电源线卡在一起,放在座便器后面,基本从正面看不到电源线。
至于马桶的下水孔的孔距定位就要根据你买的马桶坑距来的,一般是305MM,这个水电工和泥工师傅都知道的。
过几天讲墙排的定位。
墙排;离完工地面450-500之间。盆出水口那点要对准墙排口,在同一条竖线上。 |
|
