爱加班的石头

【二十五】水电施工篇（三）：强弱电箱改造--网购施耐德、e代家园
看了***的日记，产生了更换强弱电箱的想法。
强电箱
土建有七个回路（不包括总开关），针对我家的设计方案及布局，咨询了单位的电气专业同事，给出了相应的修改建议。最后商定总共为九个回路（不包括总开关）：冰箱单独1个，考虑较长时间不在家的情况下冰箱保持通电的状况且不通过总开光控制；厨房其他电器1个，因为考虑厨房的大功率电器可能会比较多；照明分为2个；开关1个；空调2个；两个卫生间考虑浴霸等各为1个。其中厨房、空调、冰箱、卫生间共6个回路带断路保护。因此要在原来土建强电箱基础上增加2个回路。
弱电箱
我承认对弱电这一块所知甚少，且作为老年人对影音多媒体等高科技东东既不太会操作也不太感兴趣。但总感觉以后互联网发展还是要对家庭使用保留一点可持续发展的余地。原土建弱电箱空间太小，想换个大的且自带电源和风扇的。另外根据一些已装修入住朋友的反馈，墙体对无线路由的信号影响的确存在，因此决定在通往卧室走道尽头靠卧室的墙上预留洞口考虑放置无线路由器的地方。

原来的强电箱

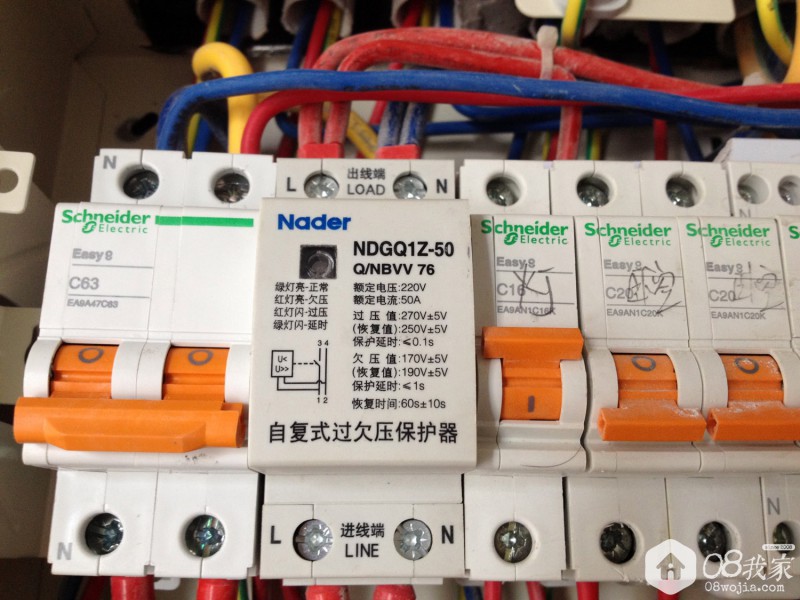

这个自负式过欠压保护器是个什么东东？百度一下：自复式过欠压保护器又名:自恢复过欠电压保护器，控制线路采用高速微低功耗处理器为核心、磁保持继电器为主电路、模数化标准设计，当供电线路出现过电压、欠电压时，保护器能在持续高压冲击下迅速、安全地切断电路，避免异常电压送入终端电器造成事故的发生，当电压恢复正常值，保护器将在规定时间内自动接通电路，确保终端电器在无人值守情况下正常运行。主要用于住宅分户箱进线或需要保护单相用电设备的配电线路的保护。

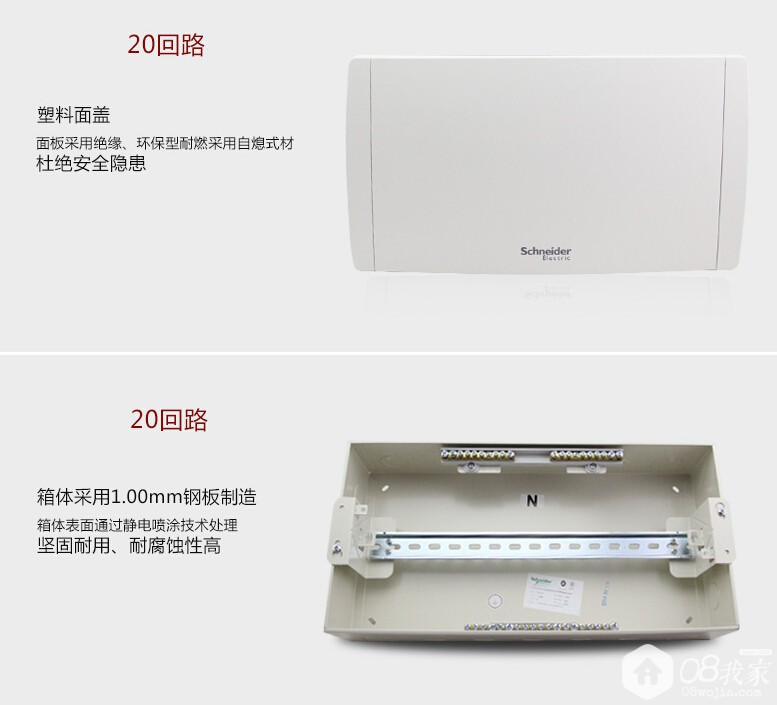

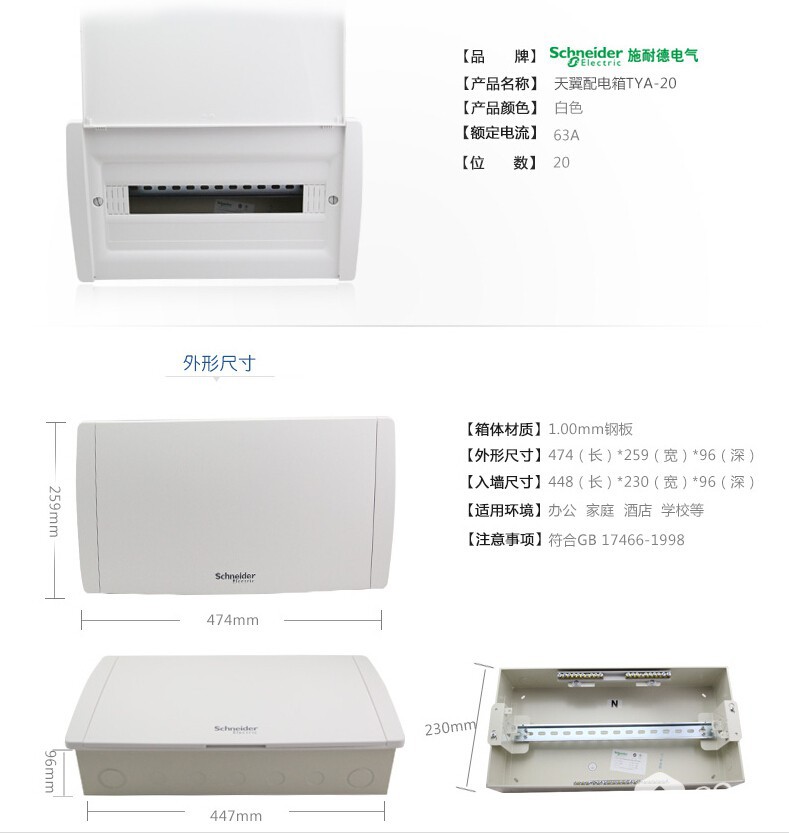

淘宝网购强电箱

安装后的效果，面板待硬装完成后安装，避免损坏。

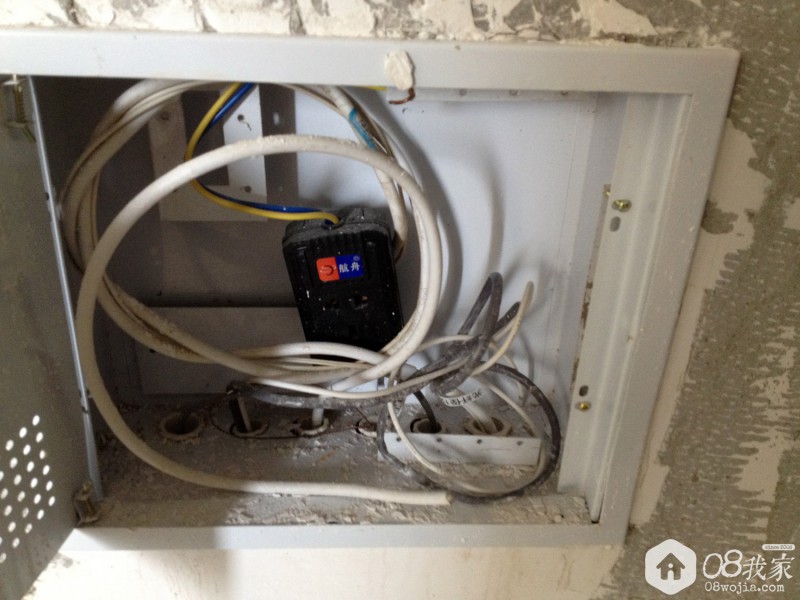

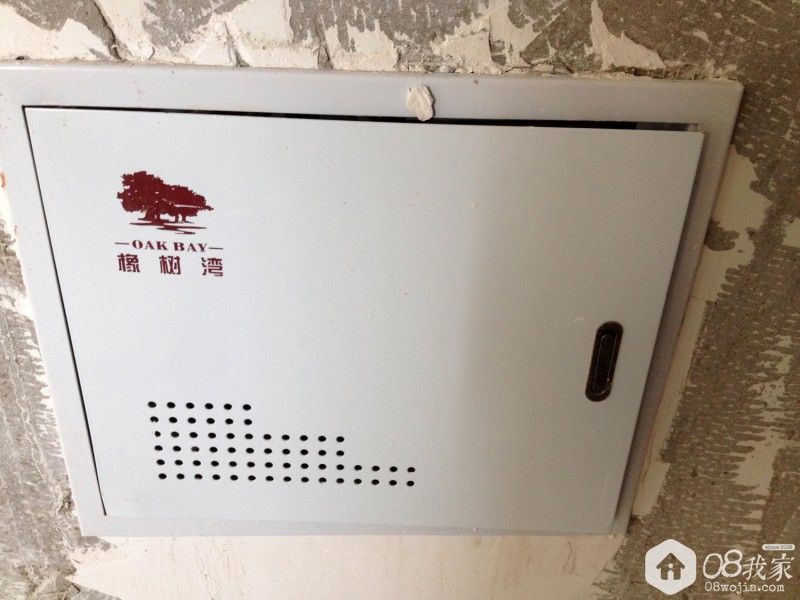

原土建弱电箱

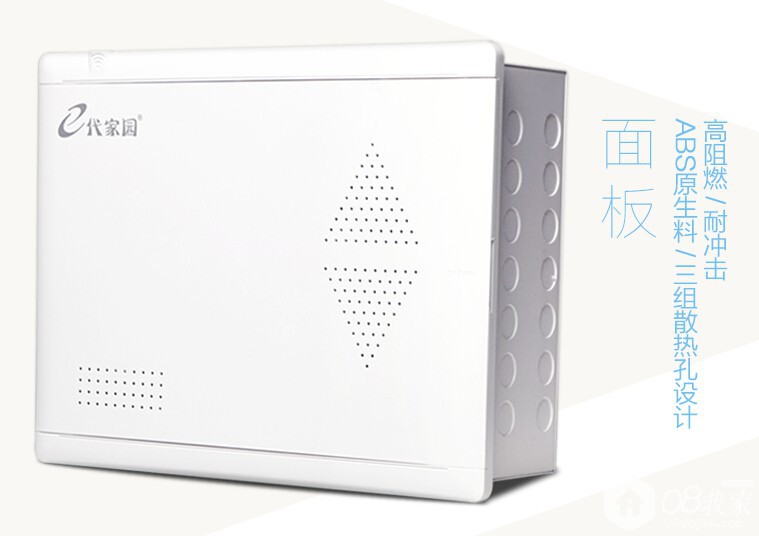

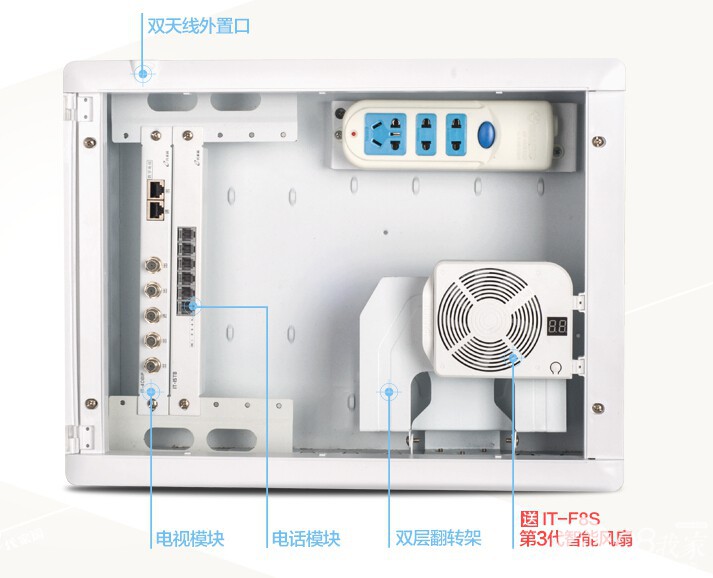

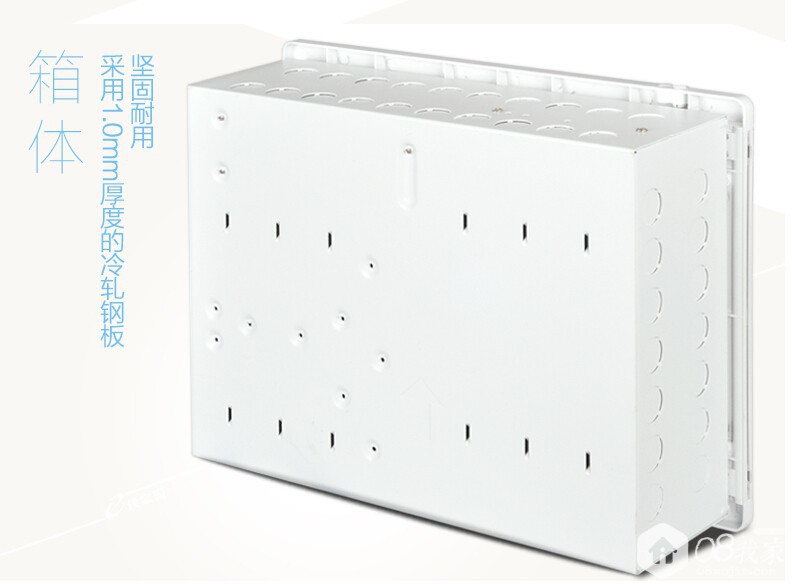

淘宝网购E代家园

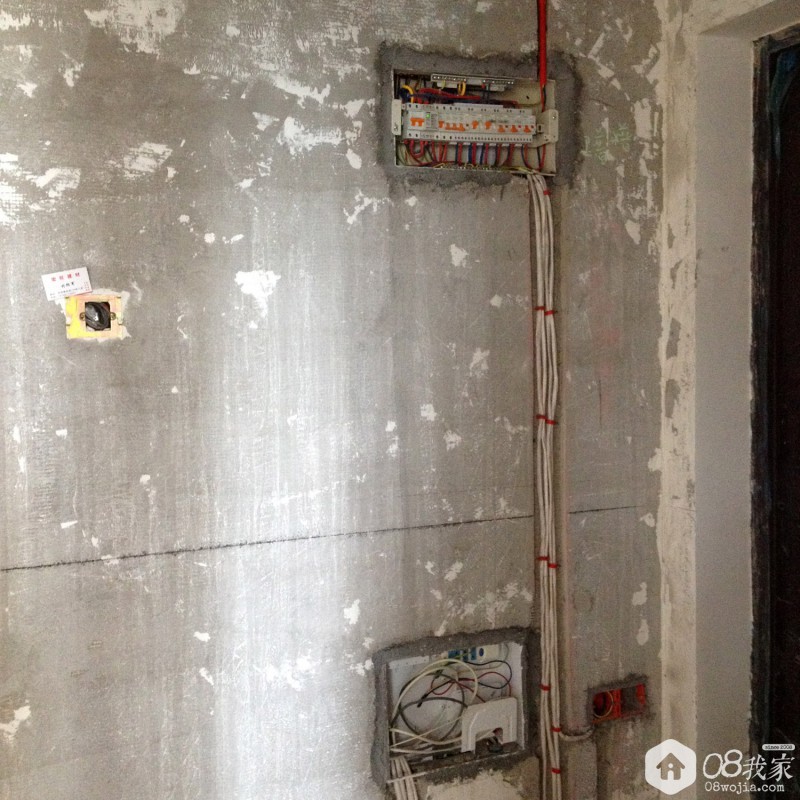

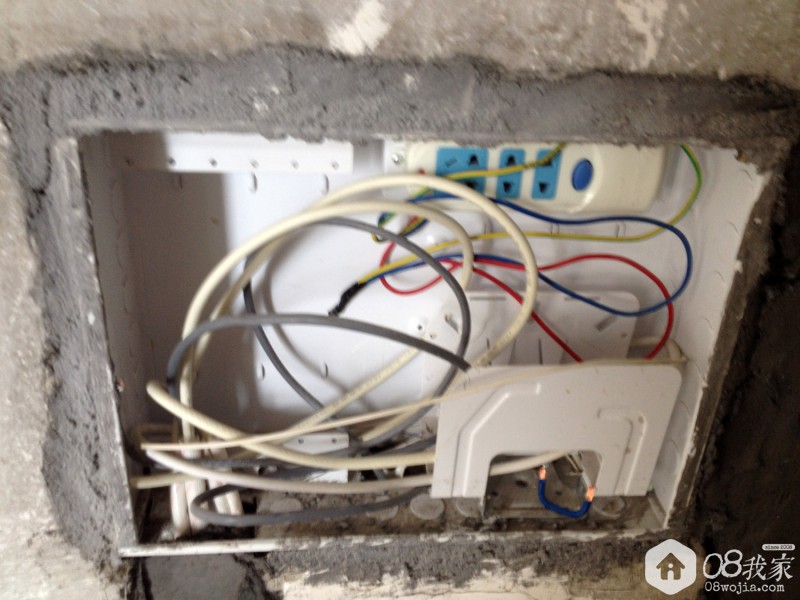

安装后的效果：

因为强弱电箱位置在入口剪力墙上，为了扩大暗装洞口，电工周帅哥确实花费了很大功夫，这里真心赞一个。

爱加班的石头

【二十六】水电施工篇（四）：水电验收了，照本宣科，做回监工

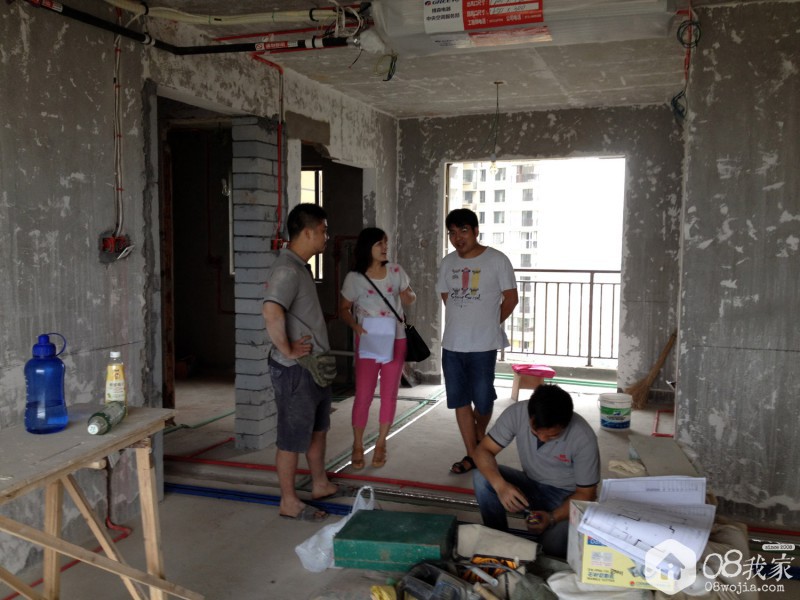

从开工到现在二十多天了。等来了水电验收的时候。特意从08团及网上下载了一些注意事项做了功课，和老婆一起去工地，老邹也过来了。还是上图：

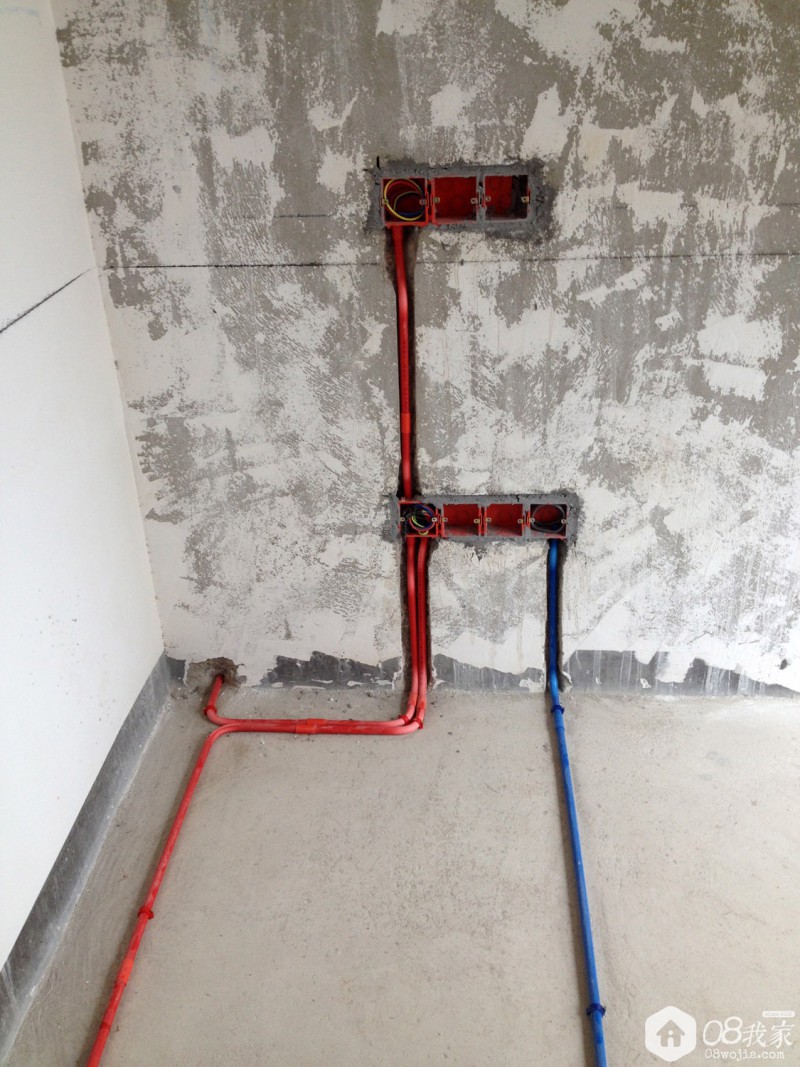

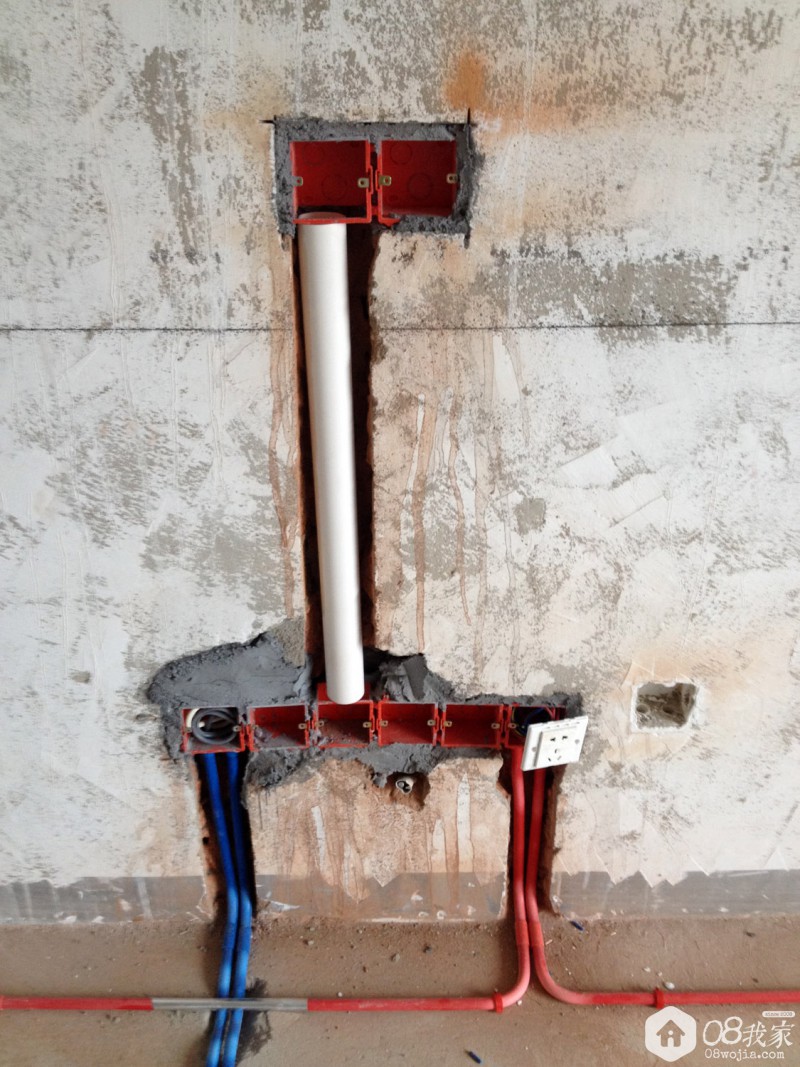

电视机考虑挂墙，墙上预埋穿线套管，保持墙面整洁，蓝色为弱电线管，红色为强电线管。

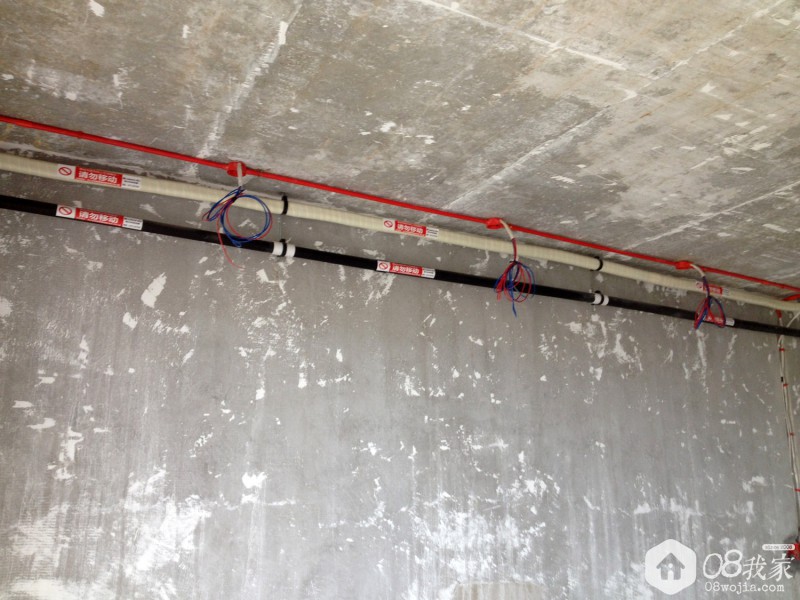

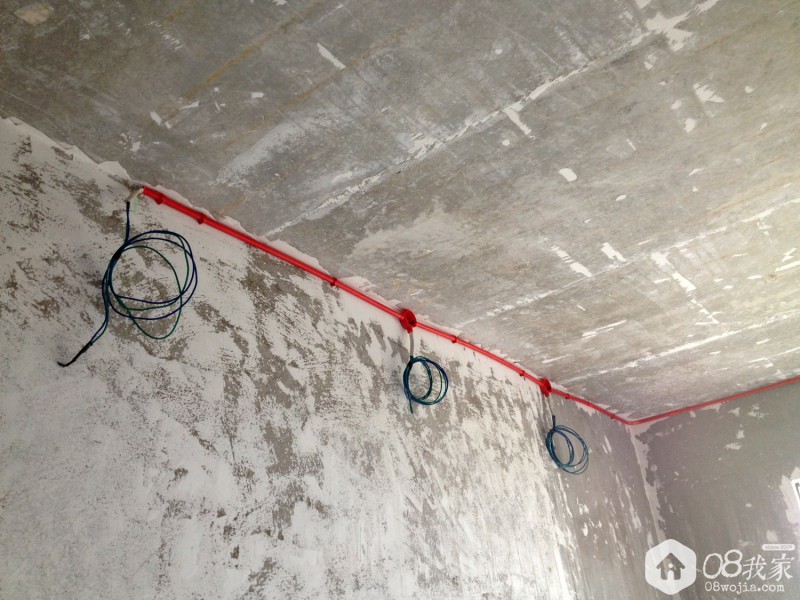

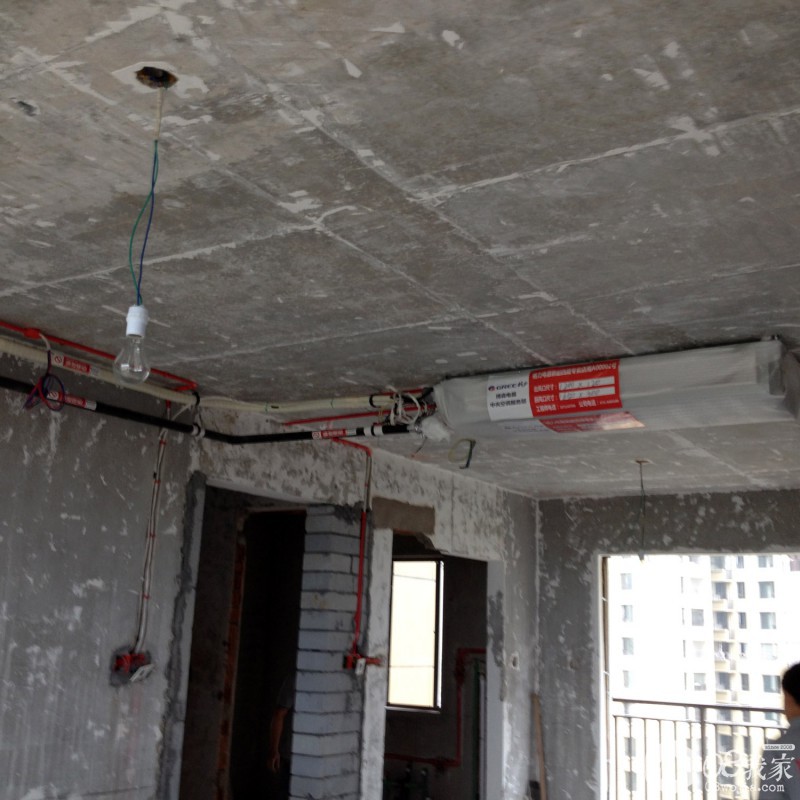

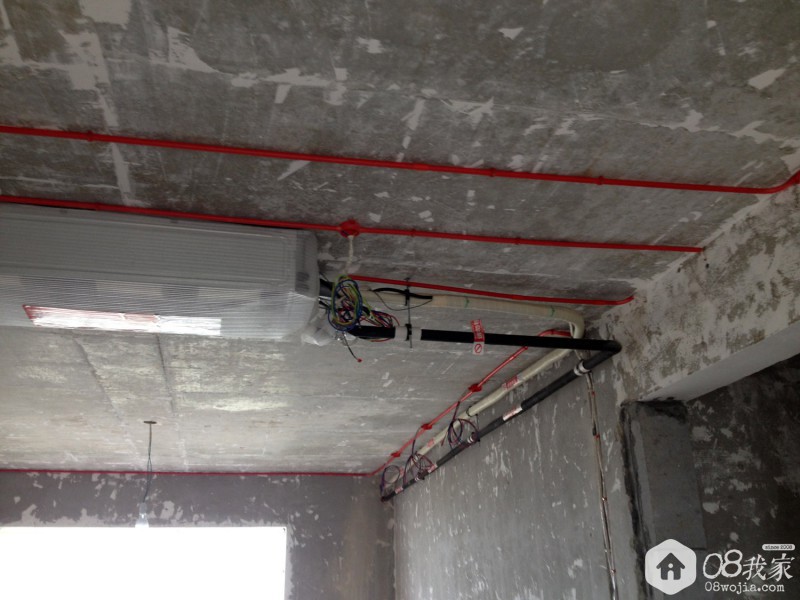

最上红色为客厅射灯线管及分线盒，中间白色为风管机冷媒管，最下方黑色为冷凝水管。

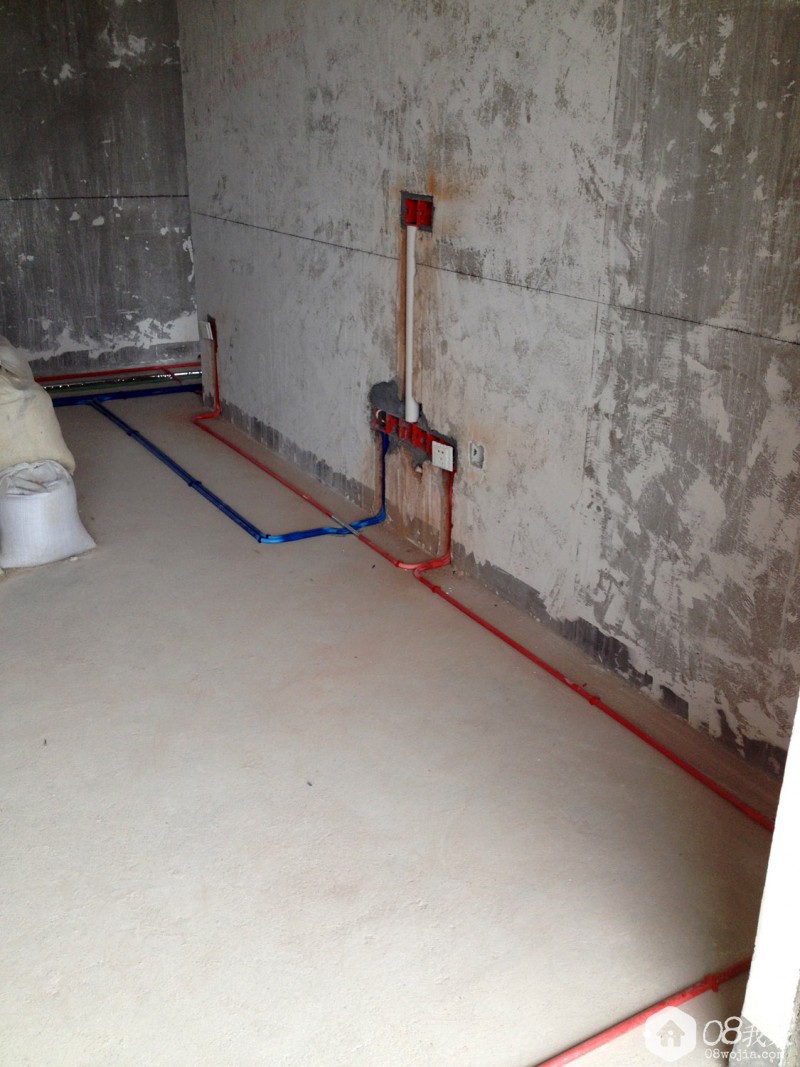

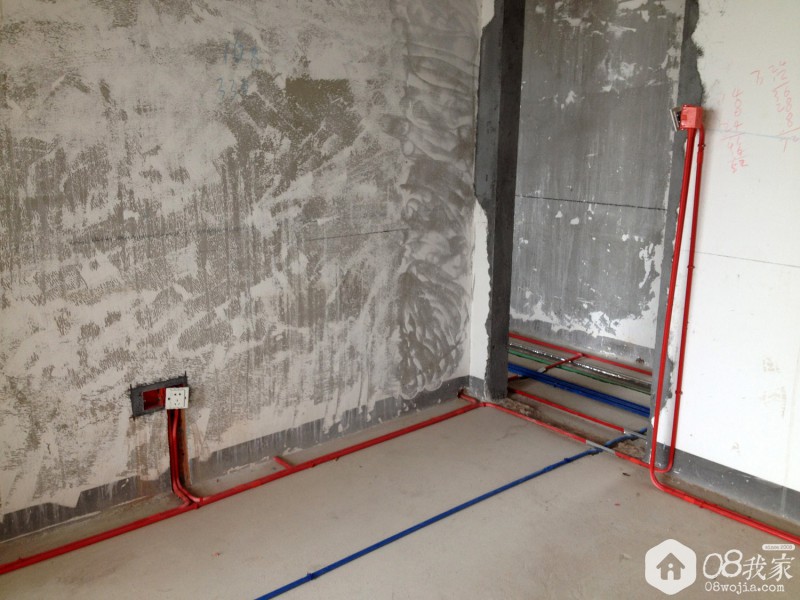

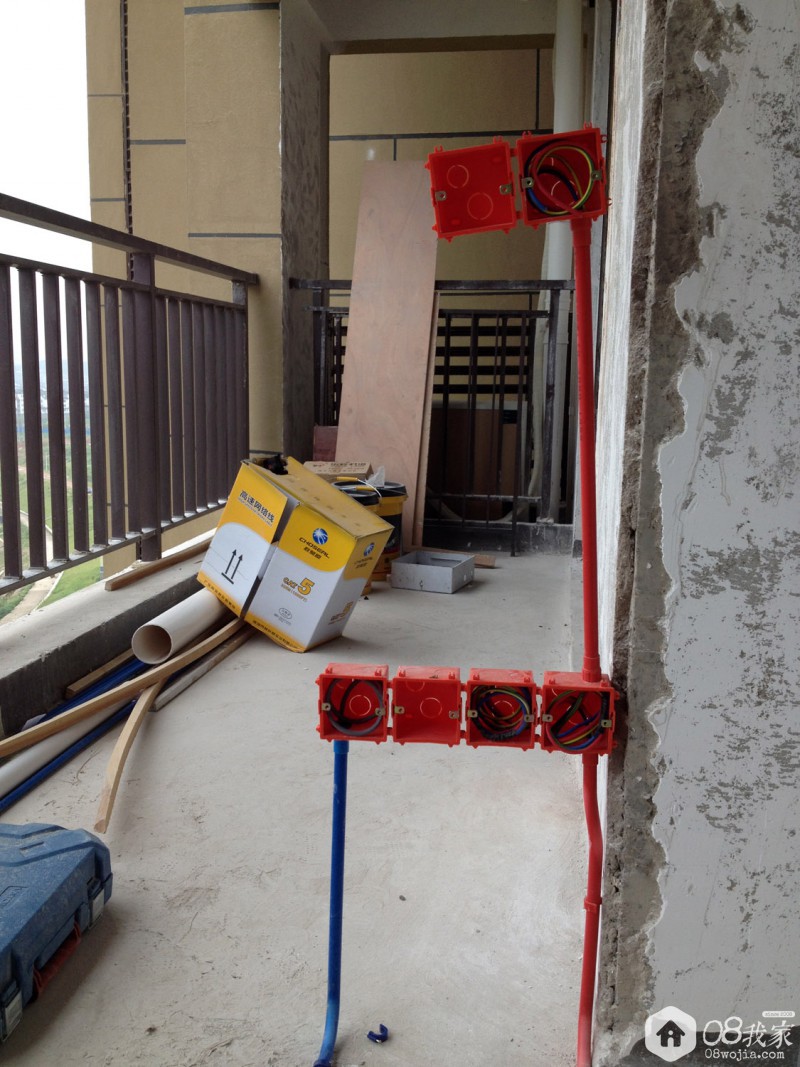

南向的景观阳台一分为二，中间砌墙分隔。暂时隔墙未砌，先根据图纸布置插座及走线。

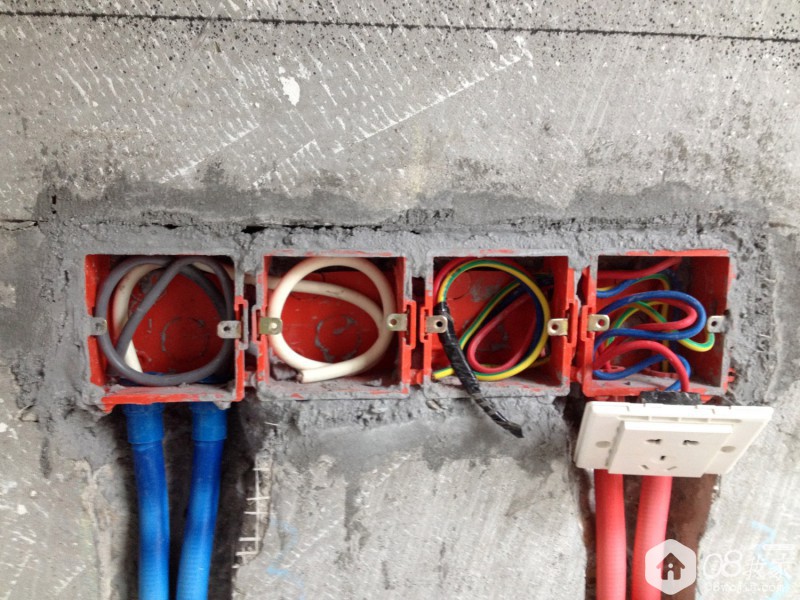

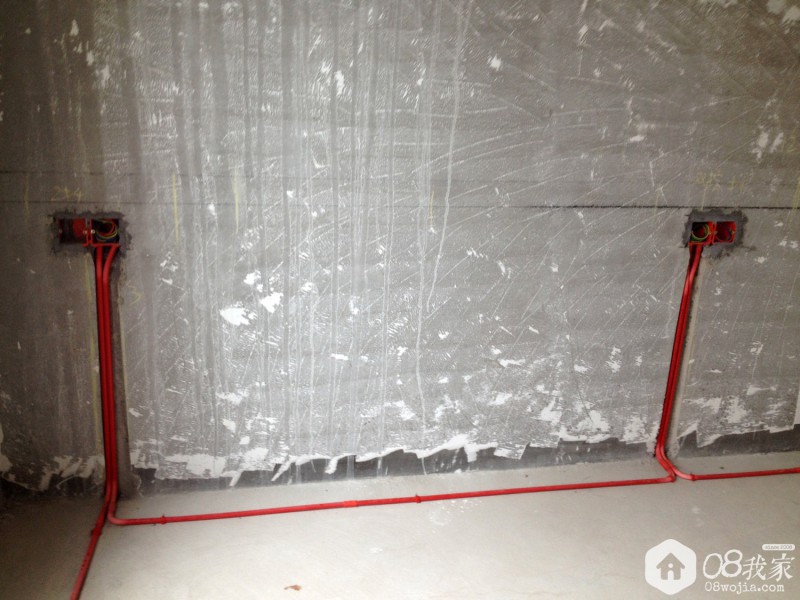

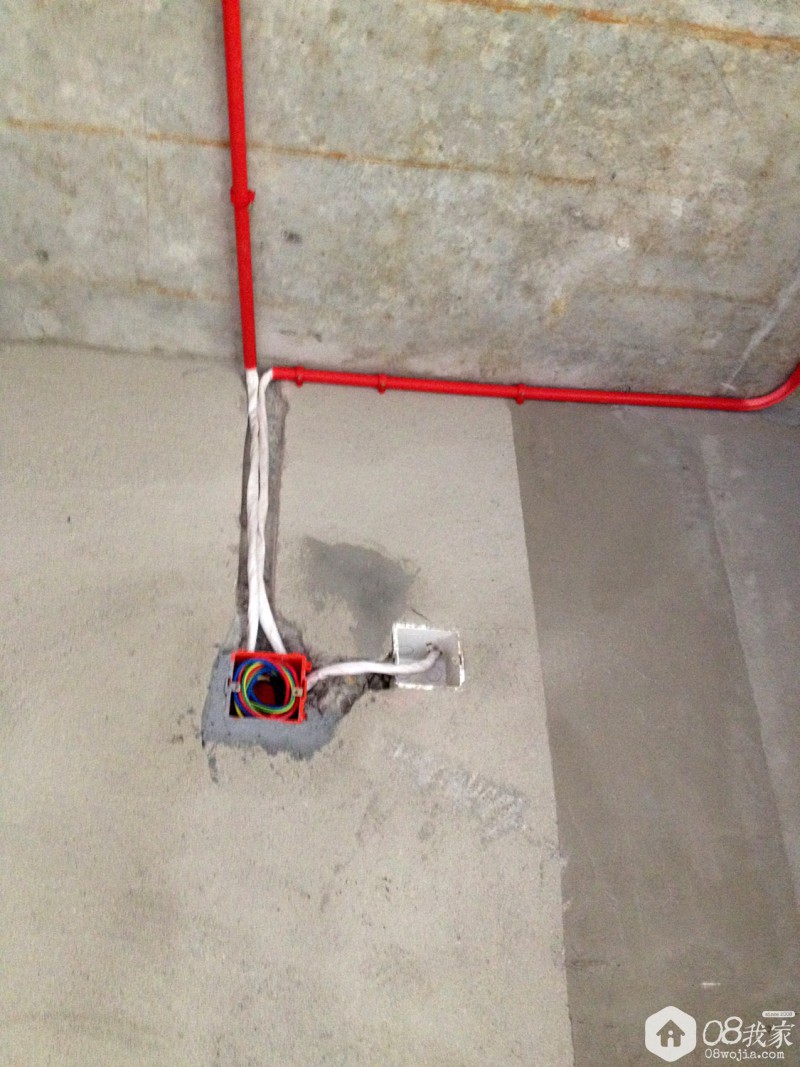

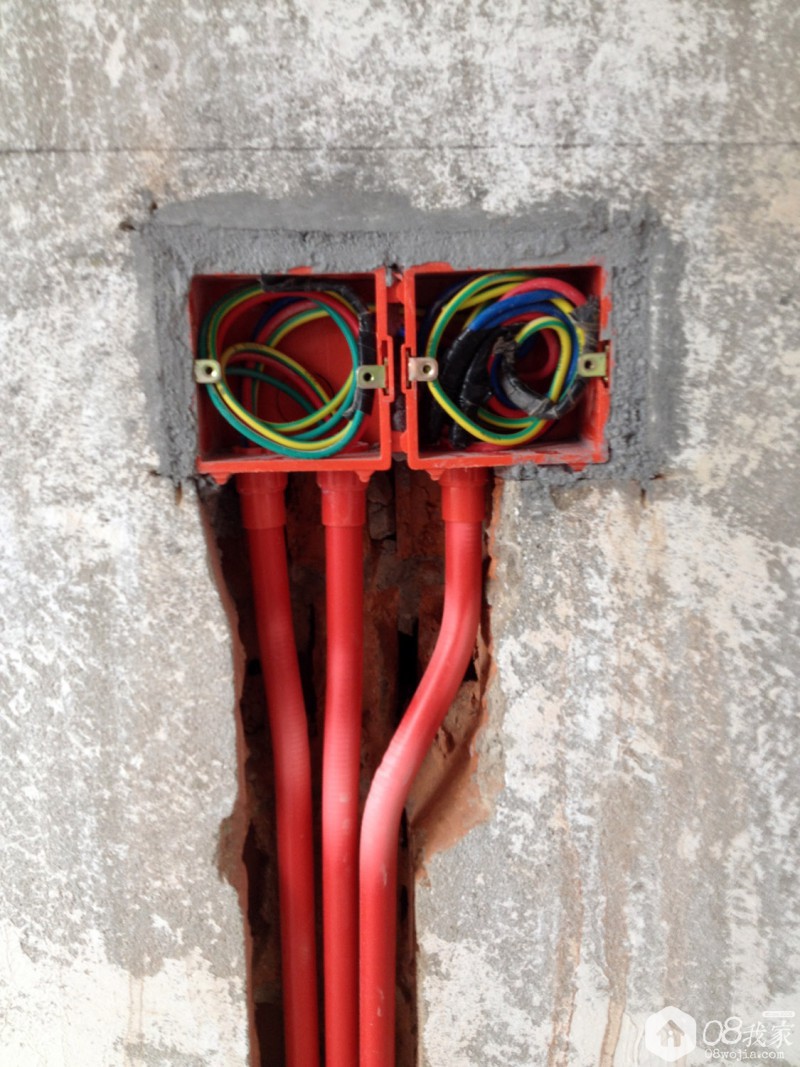

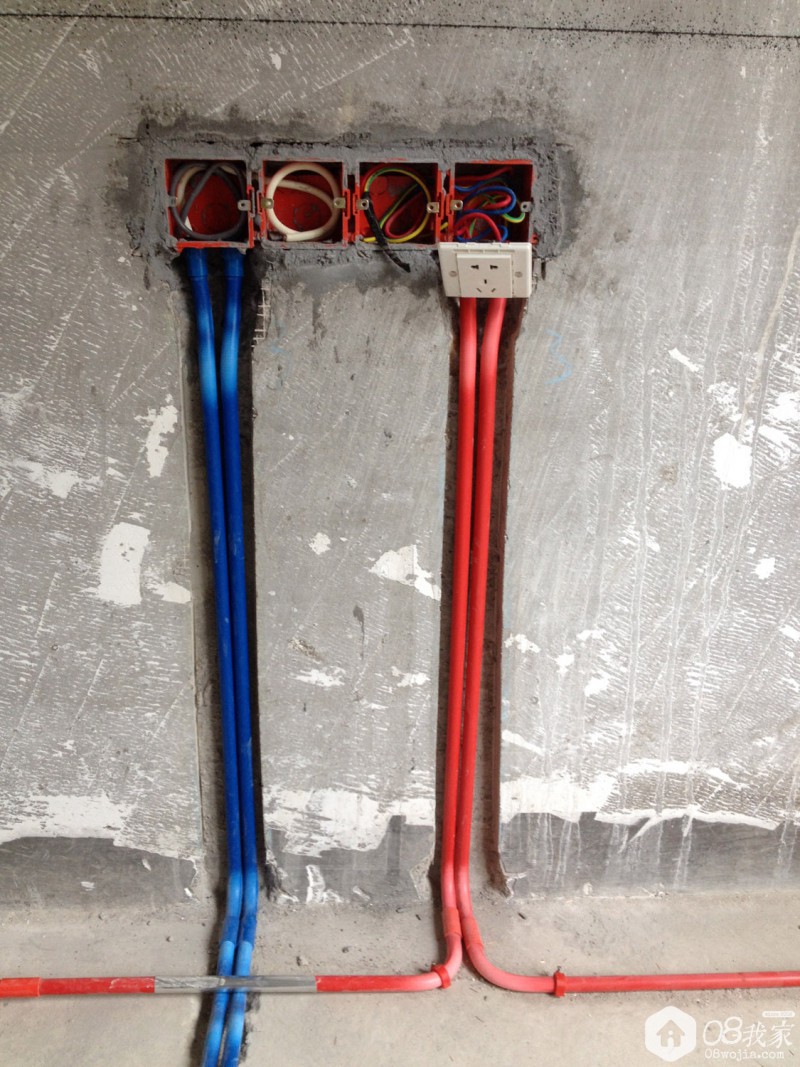

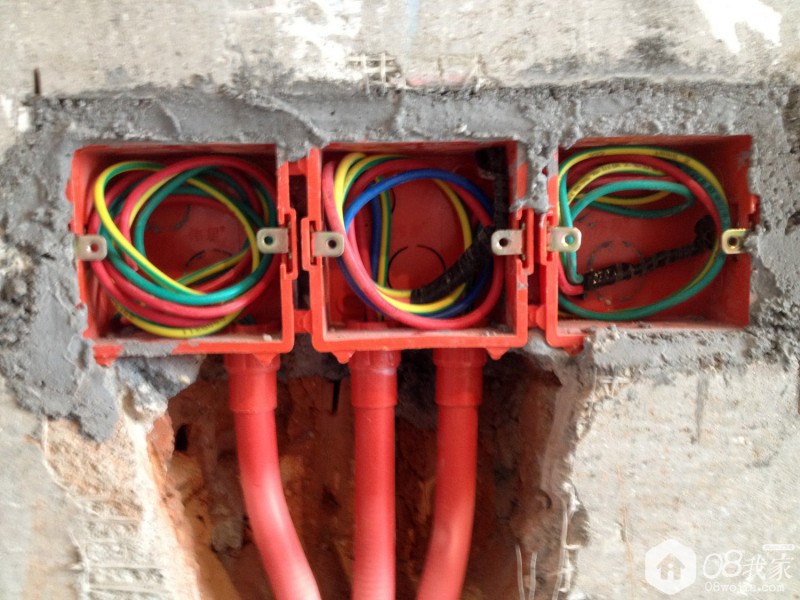

插座线管锁扣入盒，保护电线进入底盒不被锋利的洞口边缘损坏。这是08的标配，提及的频率最多。

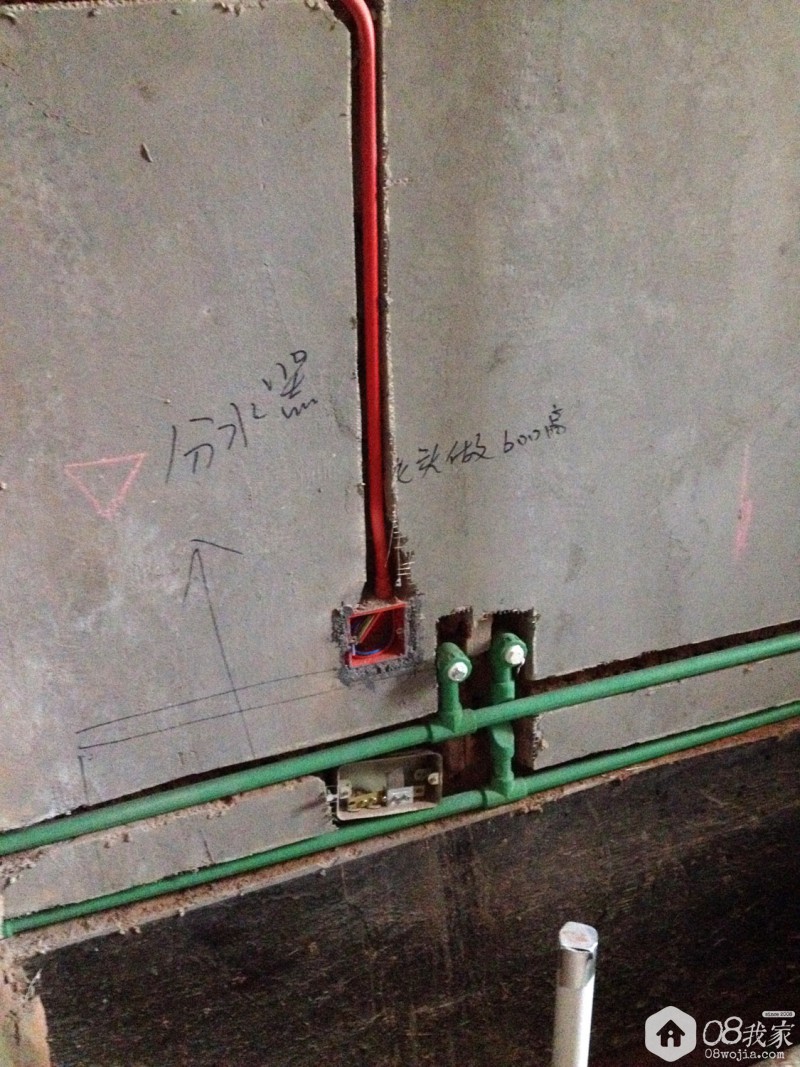

地暖分水器考虑置于客卫前室台盆下方

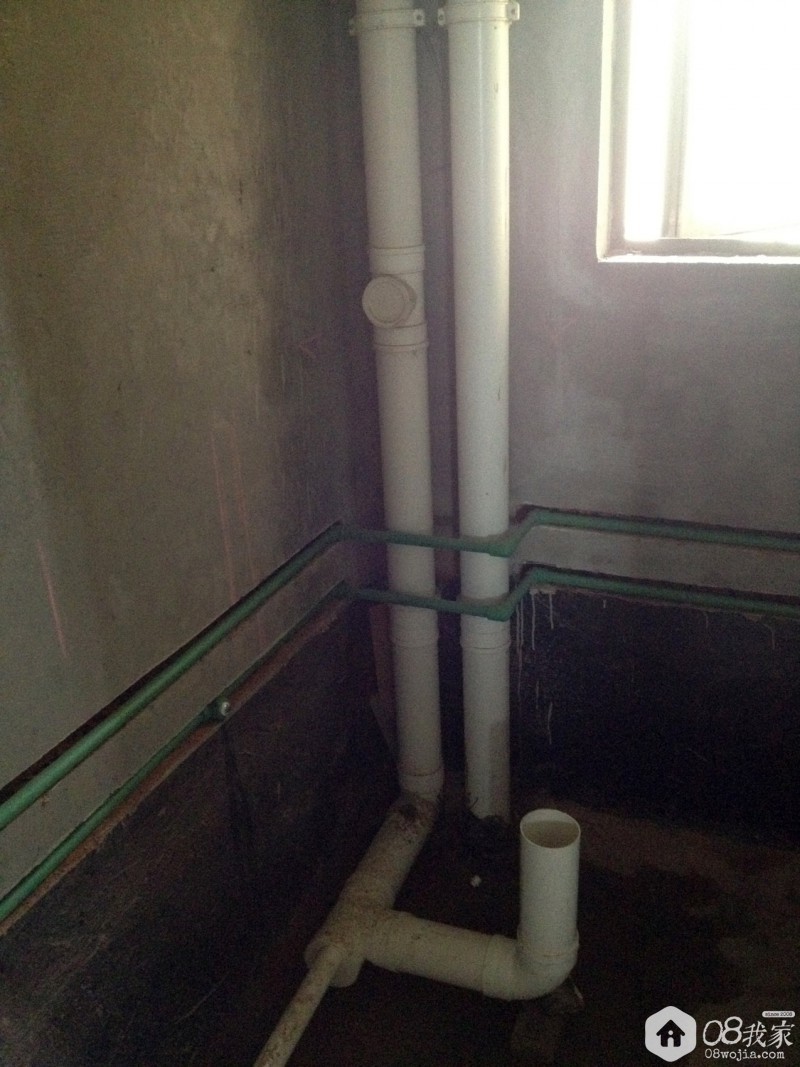

大便器考虑的是后进前出的排水方式

次卫淋浴器出水龙头

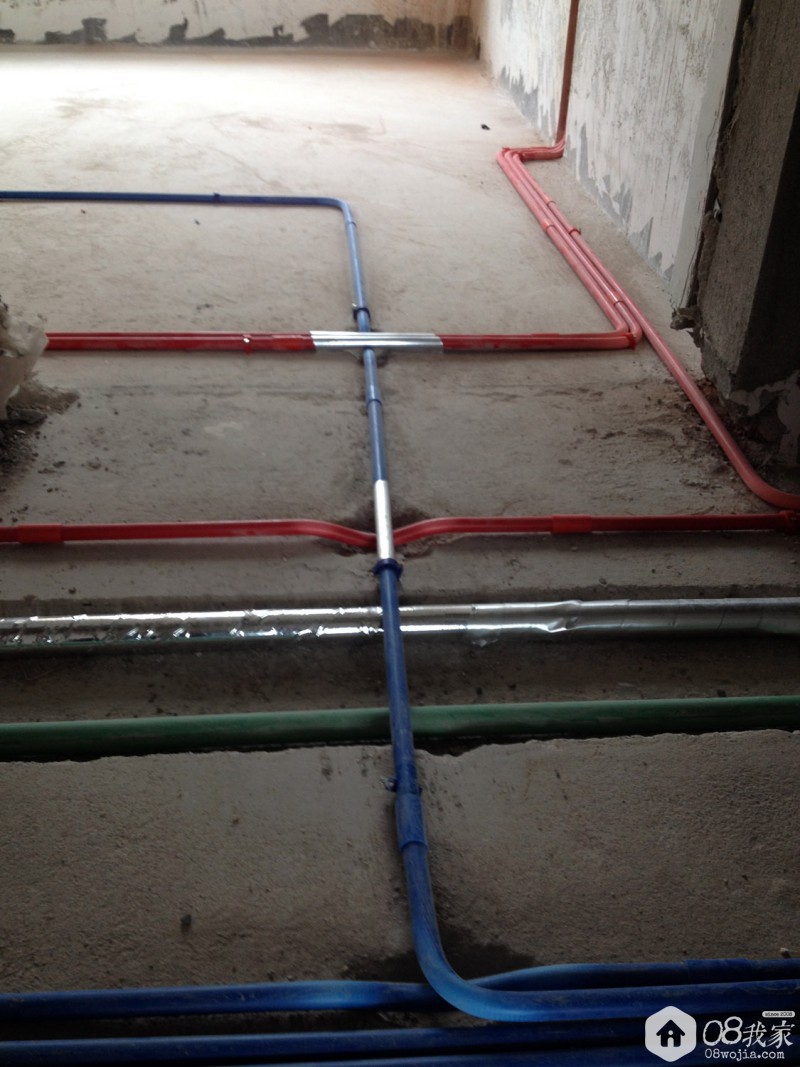

强弱电线平行布置，保证间距在300mm以上，相交处为避免强电对弱电信号的干扰在强电线管处铝箔纸包裹（注意是包裹强电线）

在水电完工后，所有开关、插座的明露线头必须用绝缘胶布包好，以免发生触电危险

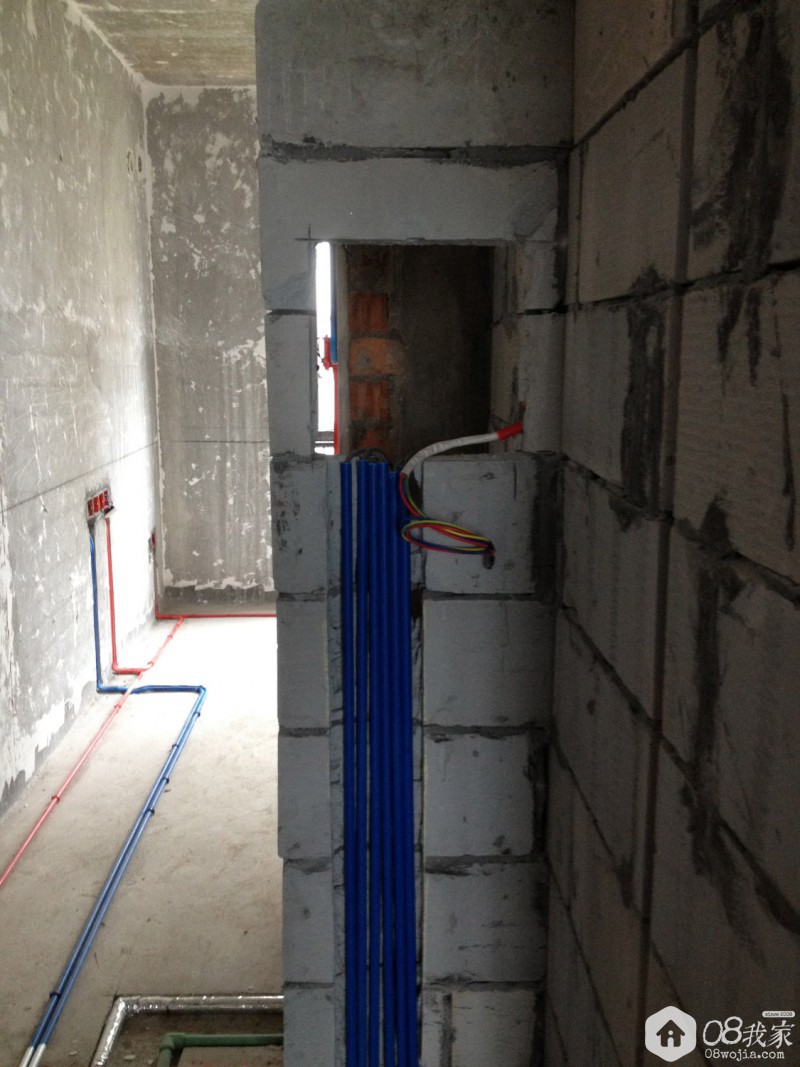

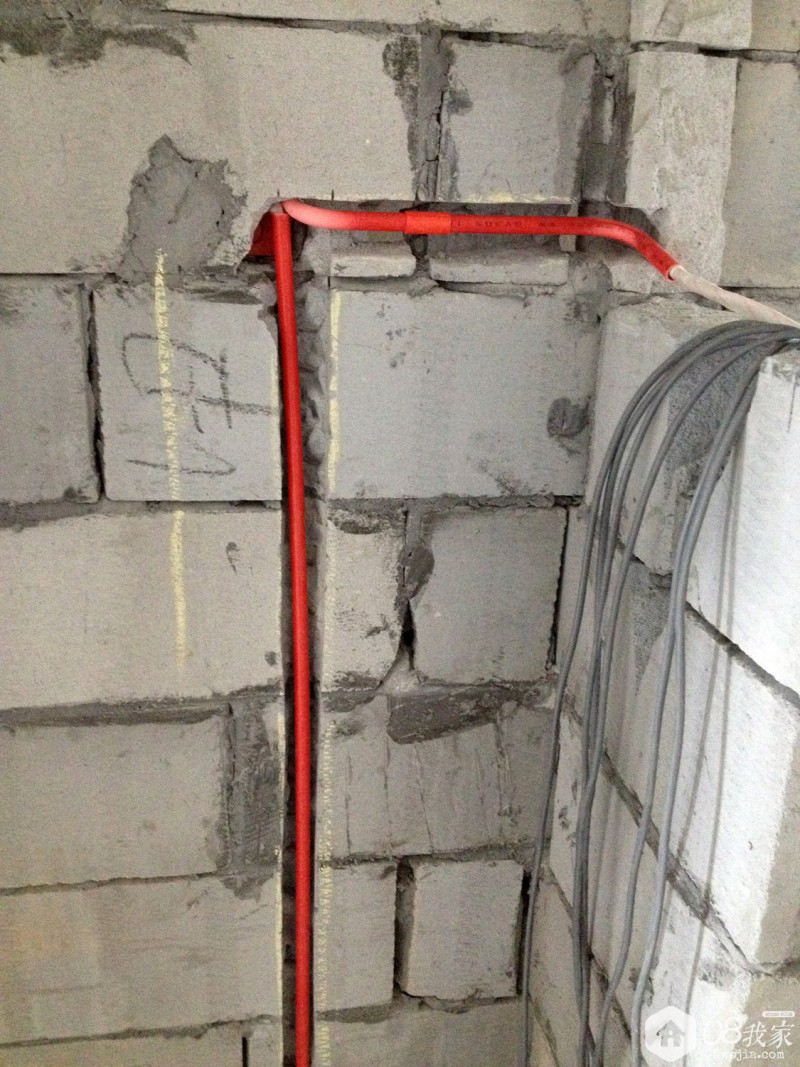

这就是走道尽端靠老人房外墙预留路由器洞口的地方

爱加班的石头

剪力墙的位置使用黄腊管，因为套管开槽较深，会影响到受力钢筋。

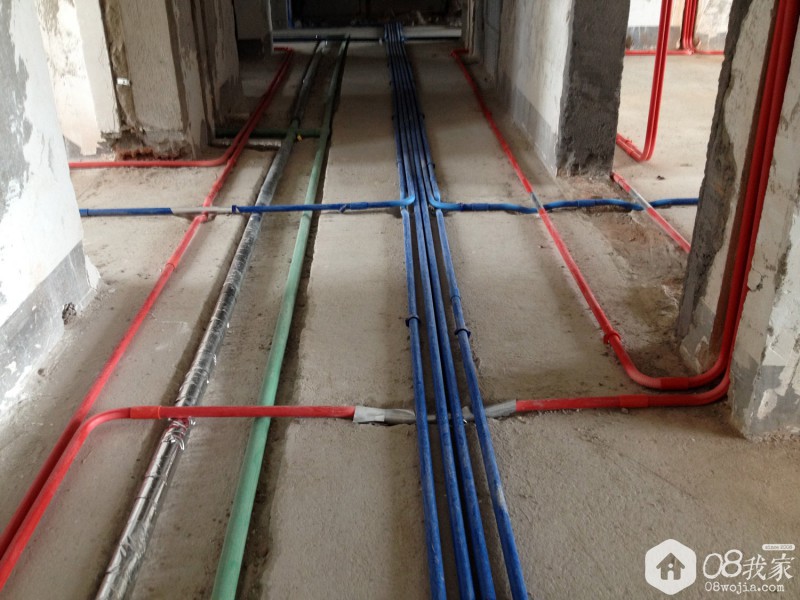

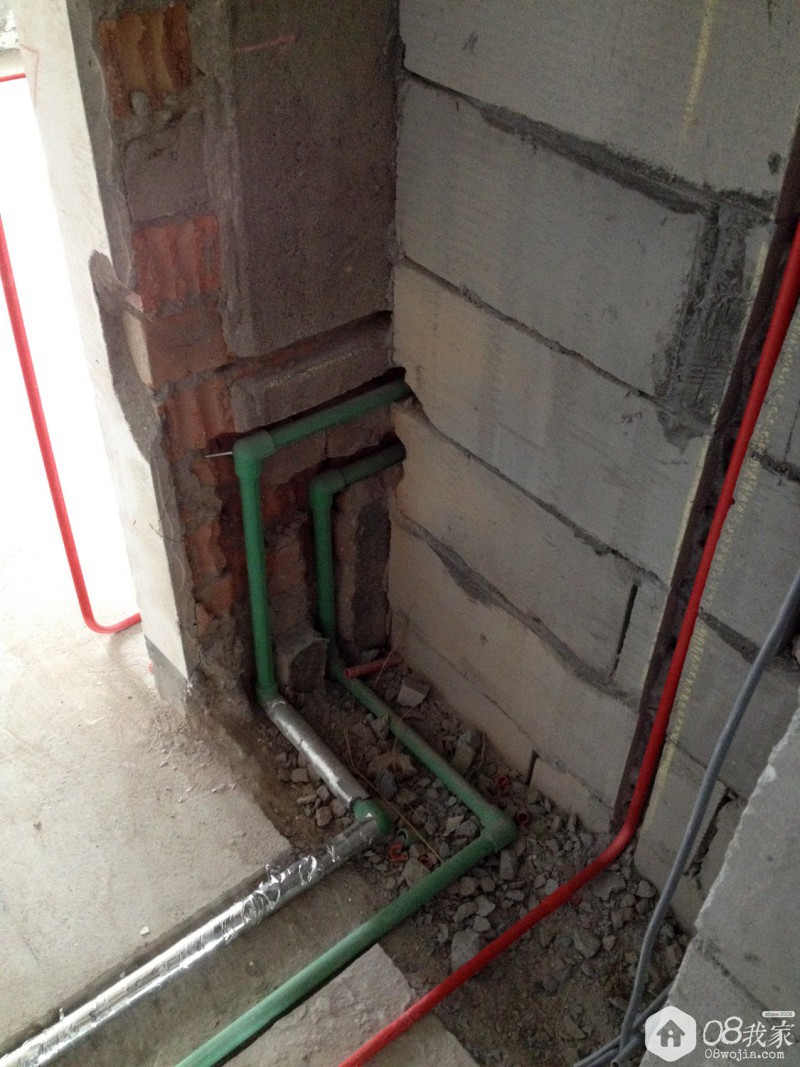

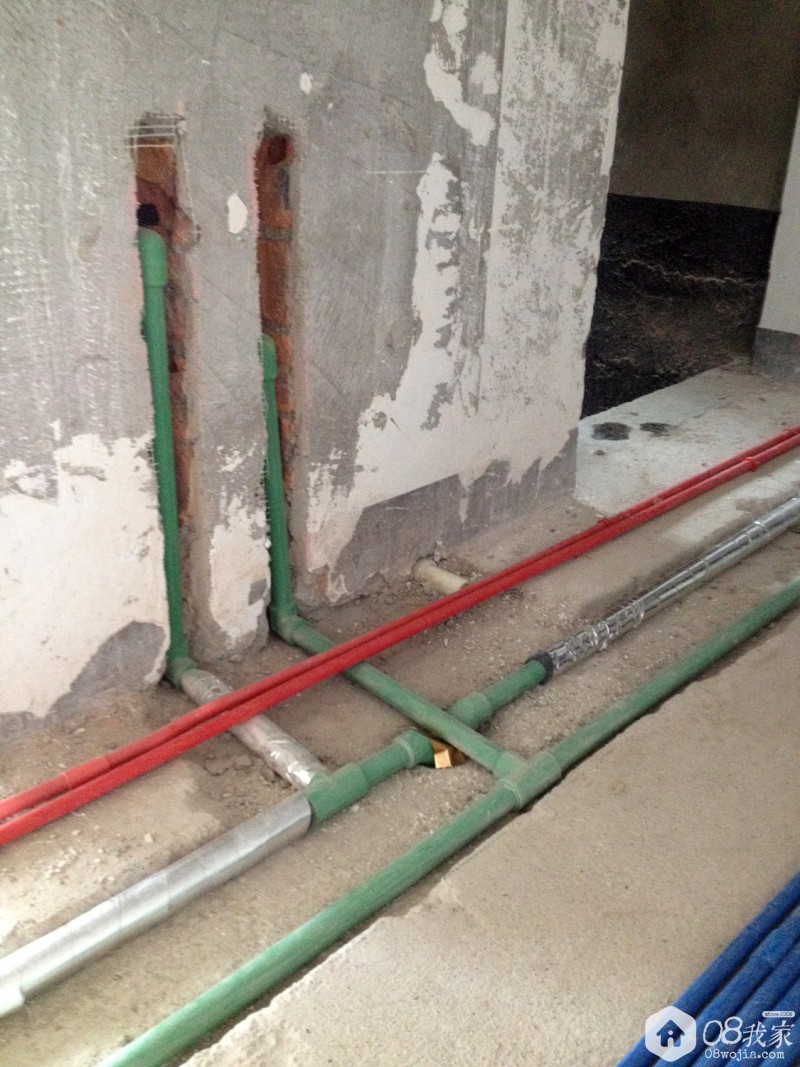

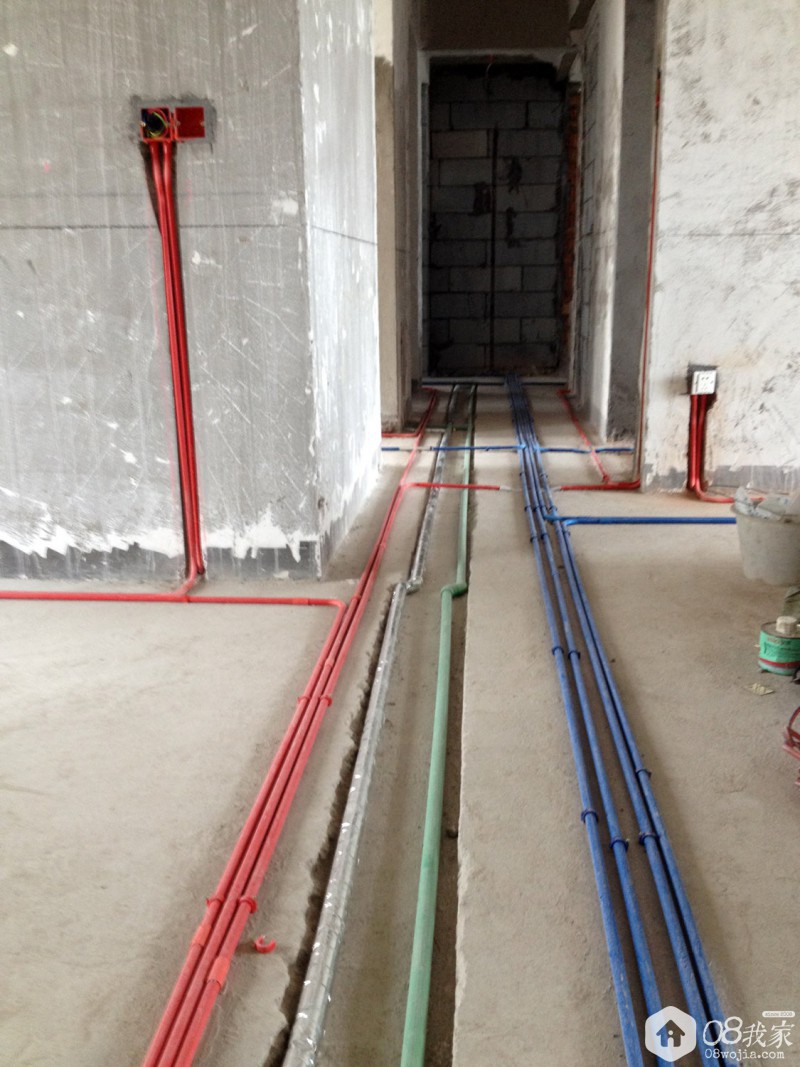

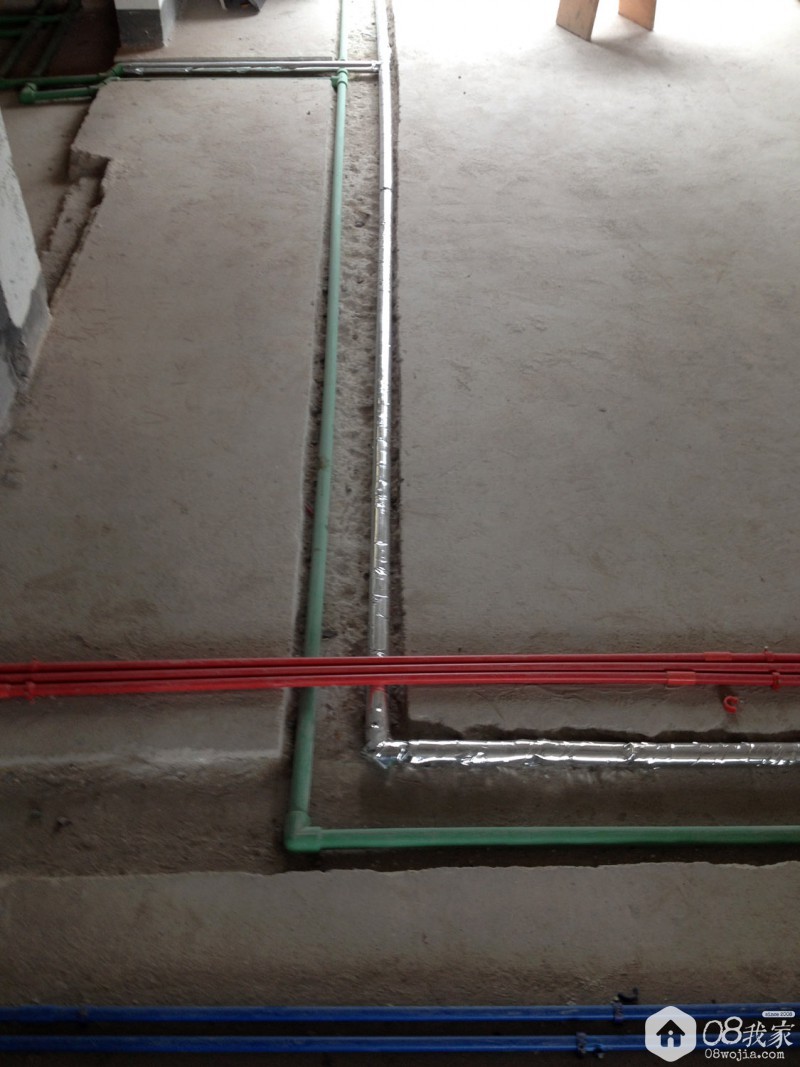

从这张图可以基本看出整个水电施工的习惯及他们的标准做法：

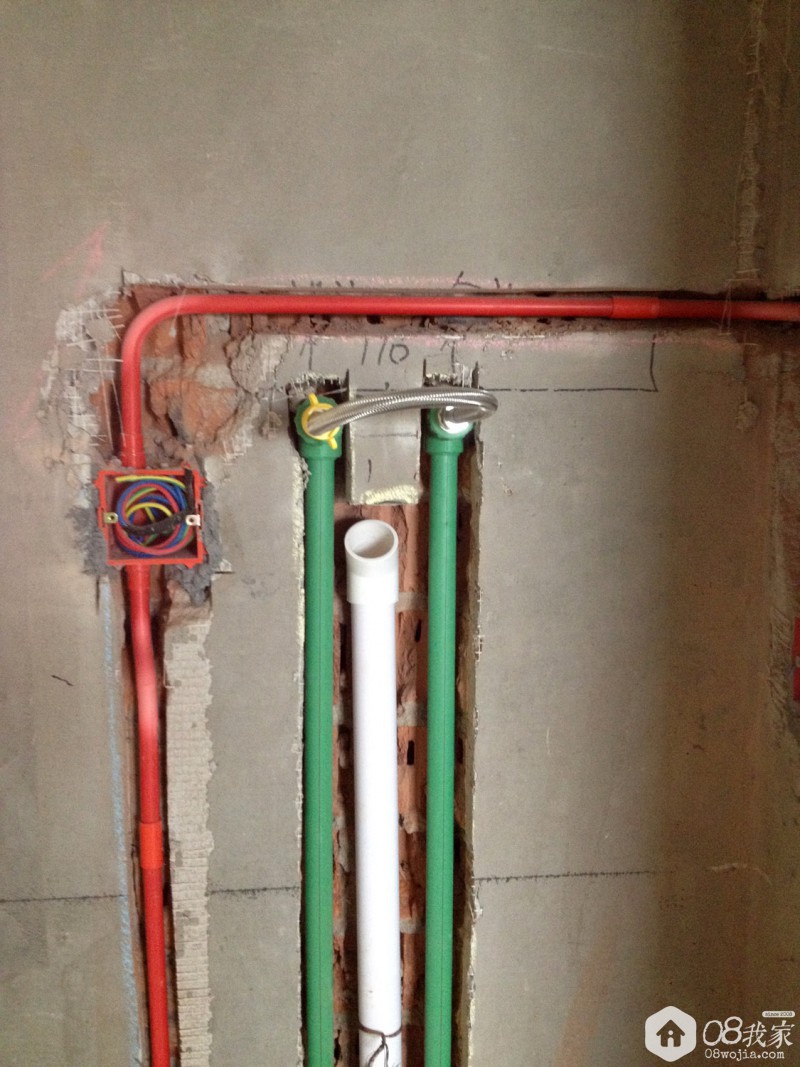

1、电线（红色管）在水管（绿色）之上，与土建管线综合布置原则一致，避免水管漏水引起电线套管渗水短路的危险；
2、较大管径的主管在条件允许的情况下（楼板建筑找平层厚度合适）楼板开槽布置，减少对净高的影响；
3、强弱电交接处强电线用铝箔纸包裹，强弱电线平行布置保证间距不小于300mm；
4、水管采用伟星fppr-纤维增强聚丙烯管，热水管用黑色保温棉包裹，再在外层用铝箔保护；
5、未开槽地面管线垂直交接处采用过桥处理，即下部管线下弯，避免叠加处厚度增加；
6、线管弯头采用冷弯处理，用口径合适的弹簧伸进去直接弯管；

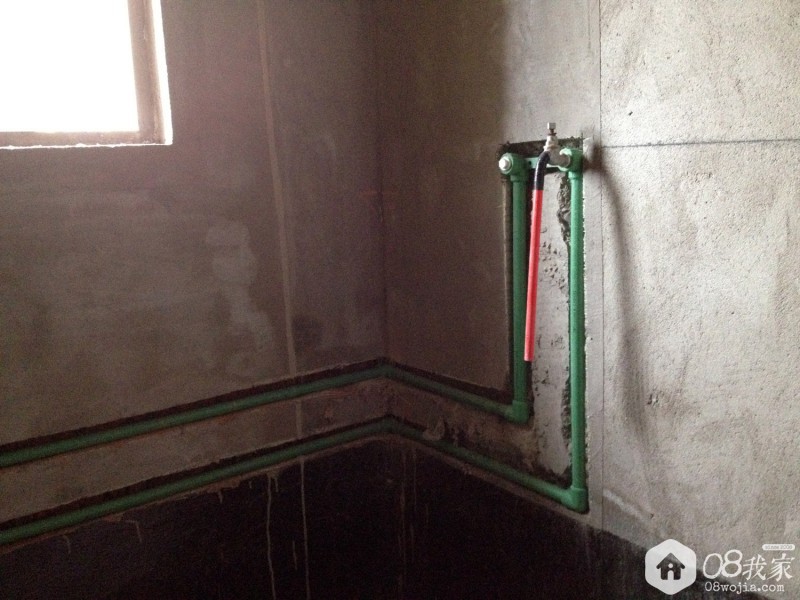

从铝箔设置可看出出水左热右冷

过桥处理比较集中的地方

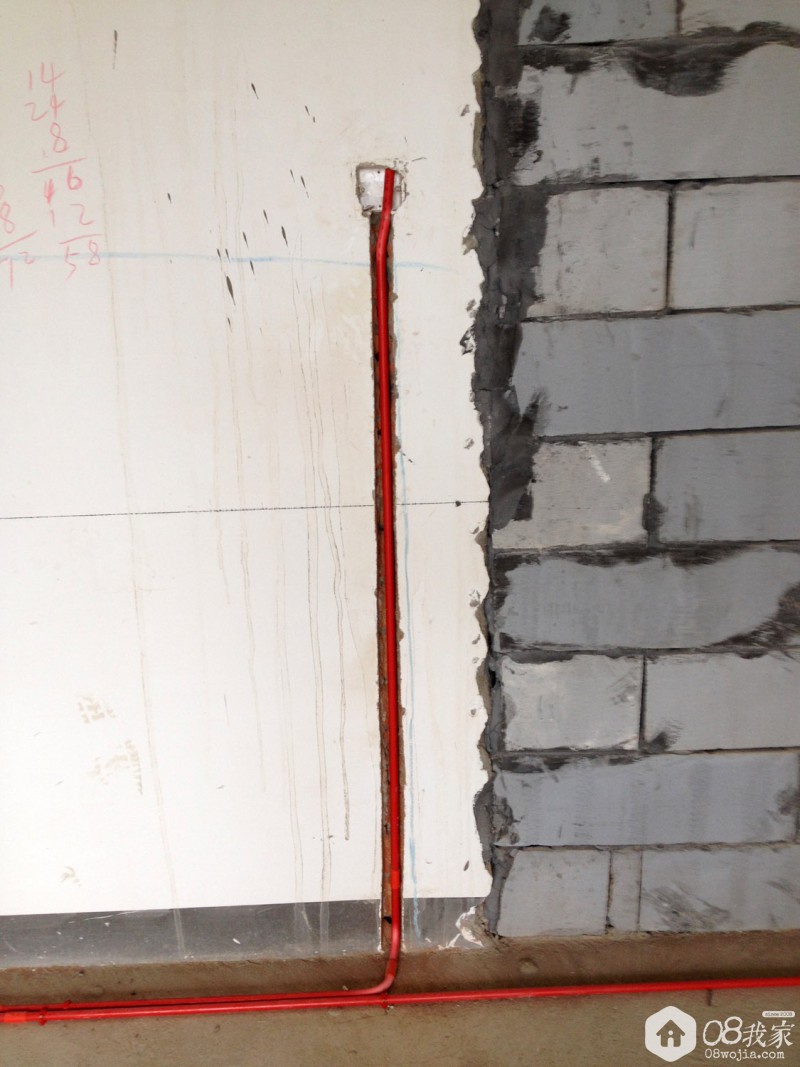

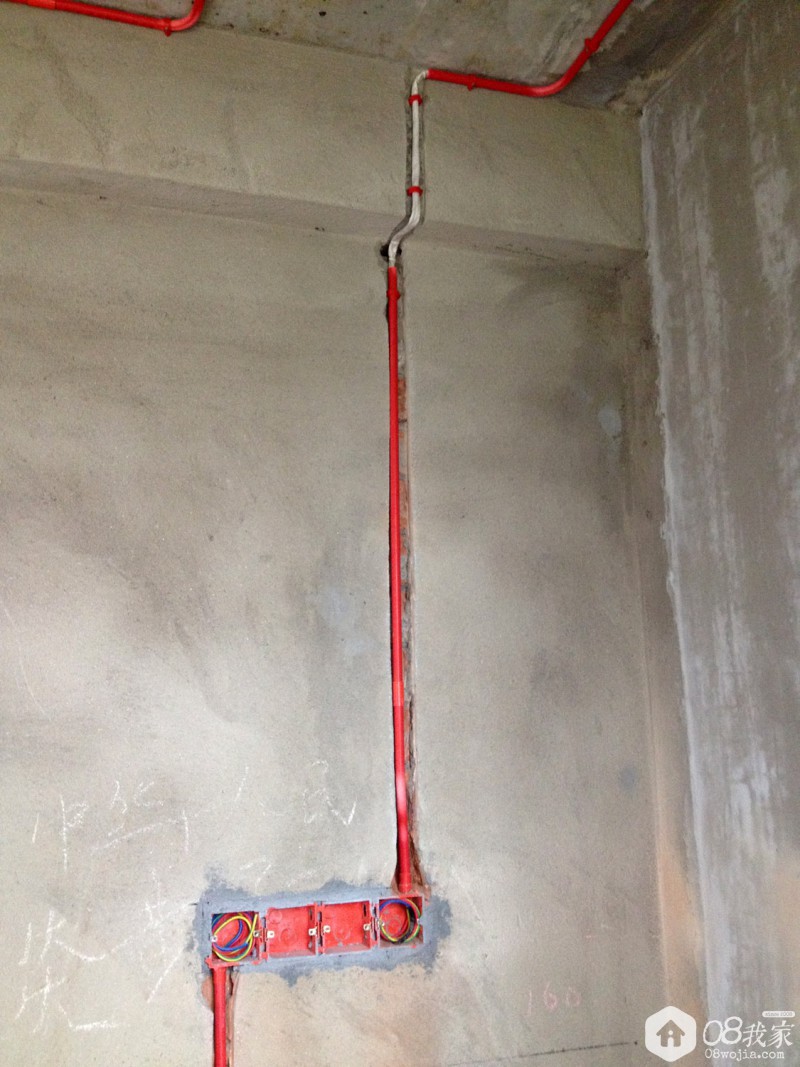

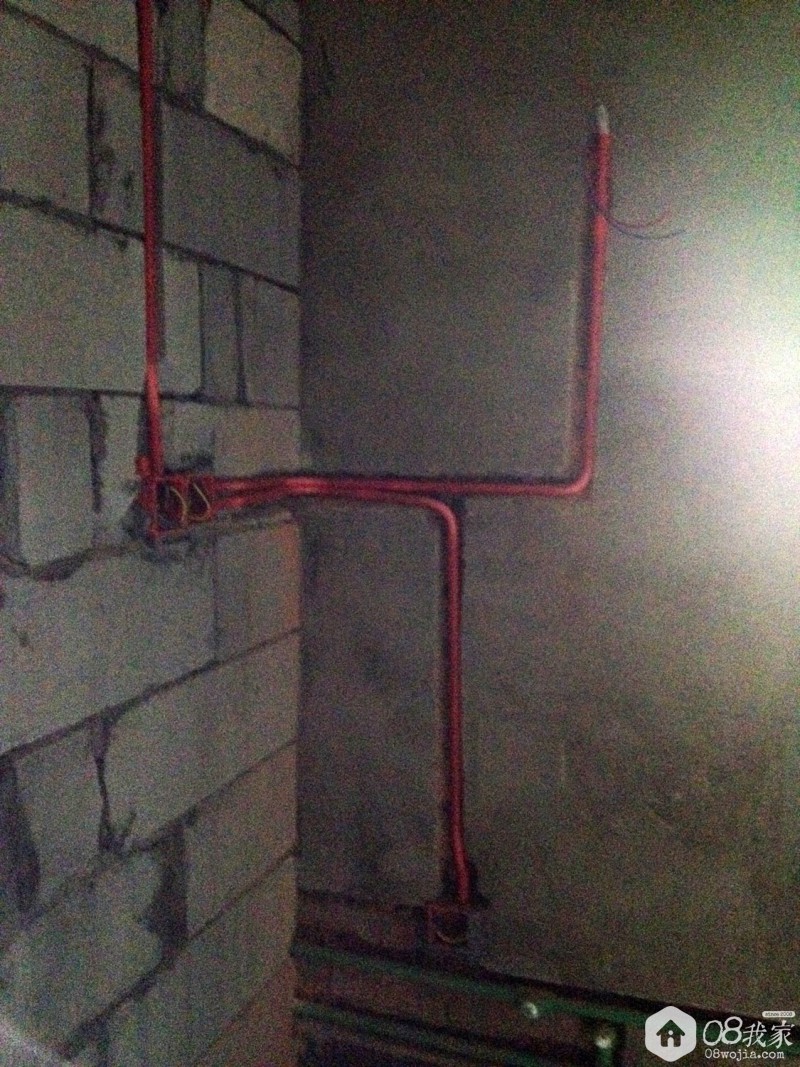

空调插座移位，从土建插座引线出来，剪力墙还是黄腊管

绕梁处还是黄腊管

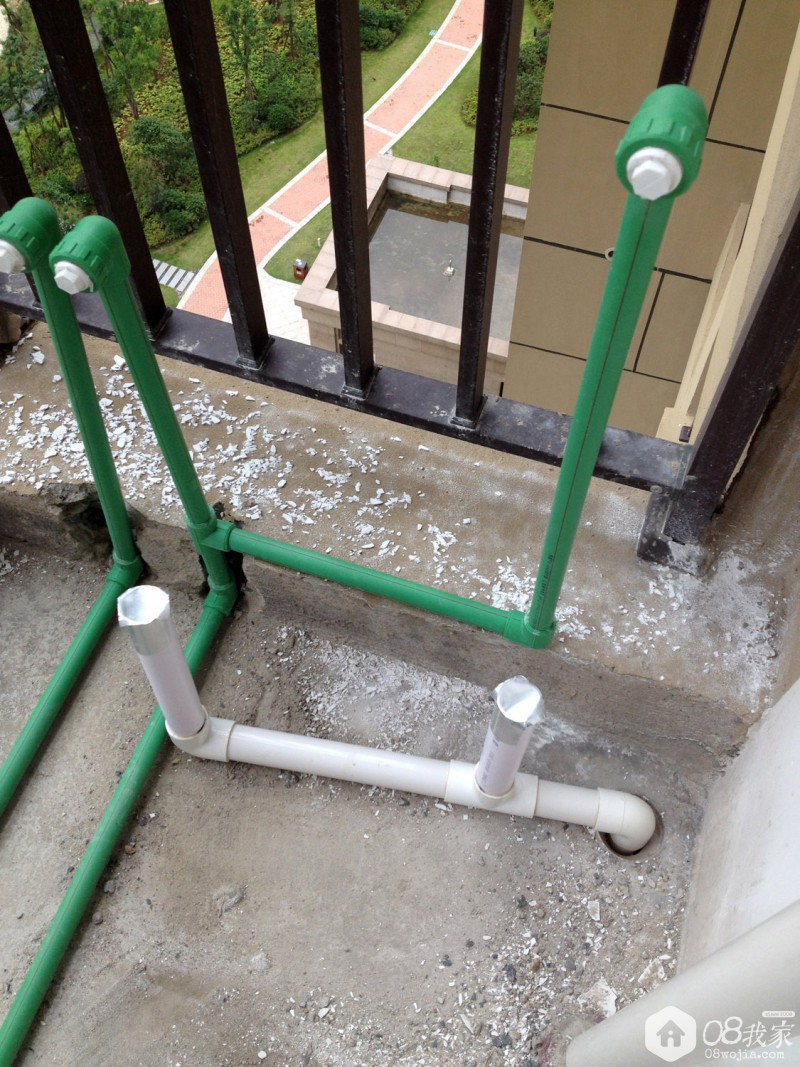

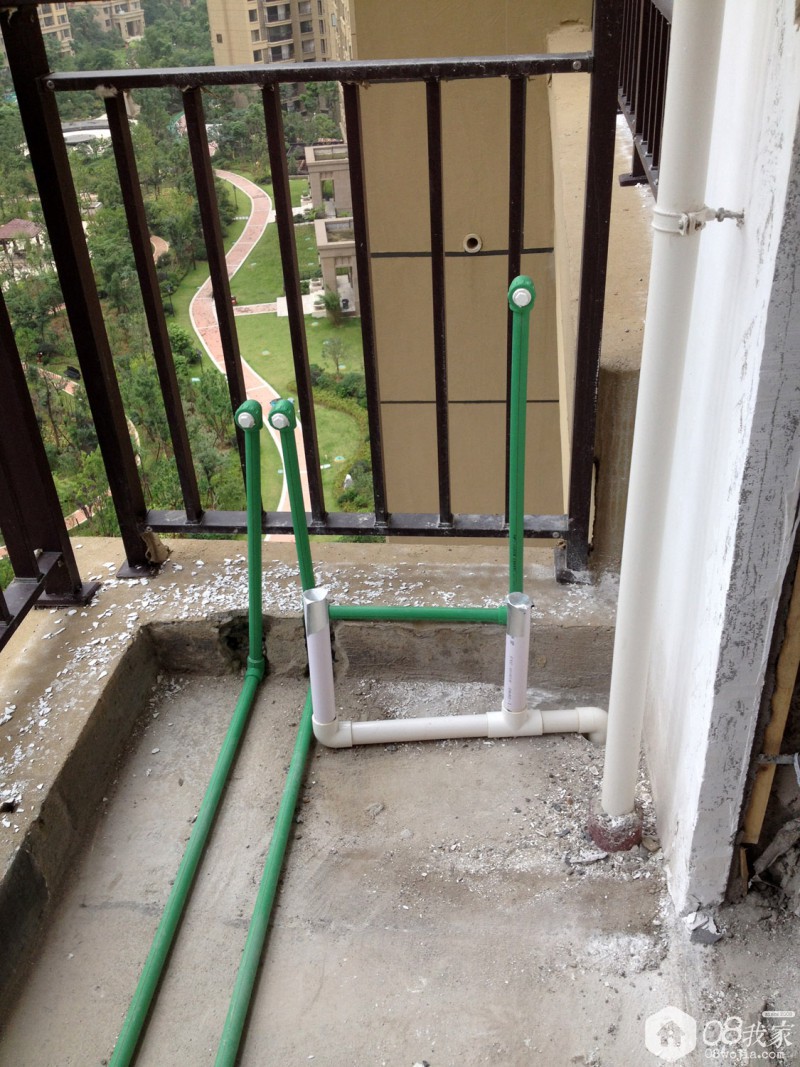

生活阳台考虑设置一个洗手盆和拖把池

水管下水口位置用锡纸封好，避免装修中建筑垃圾调入管内堵塞

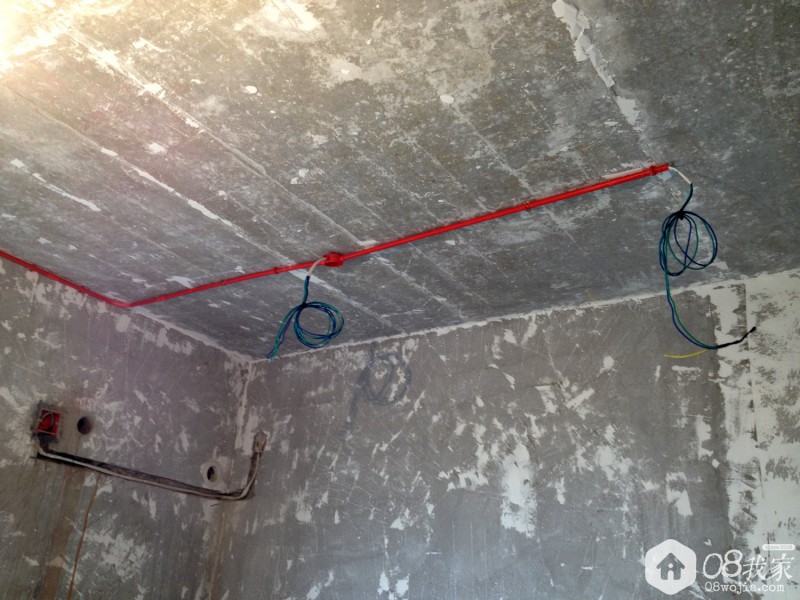

过道吊顶处射灯

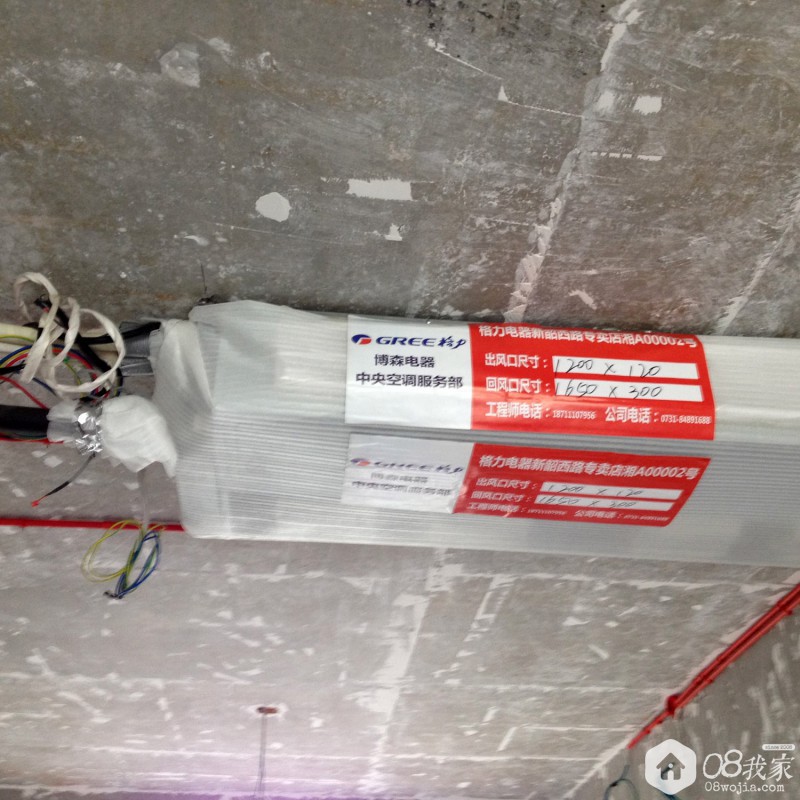

风管机安装完毕后用泡沫纸保护，避免进灰

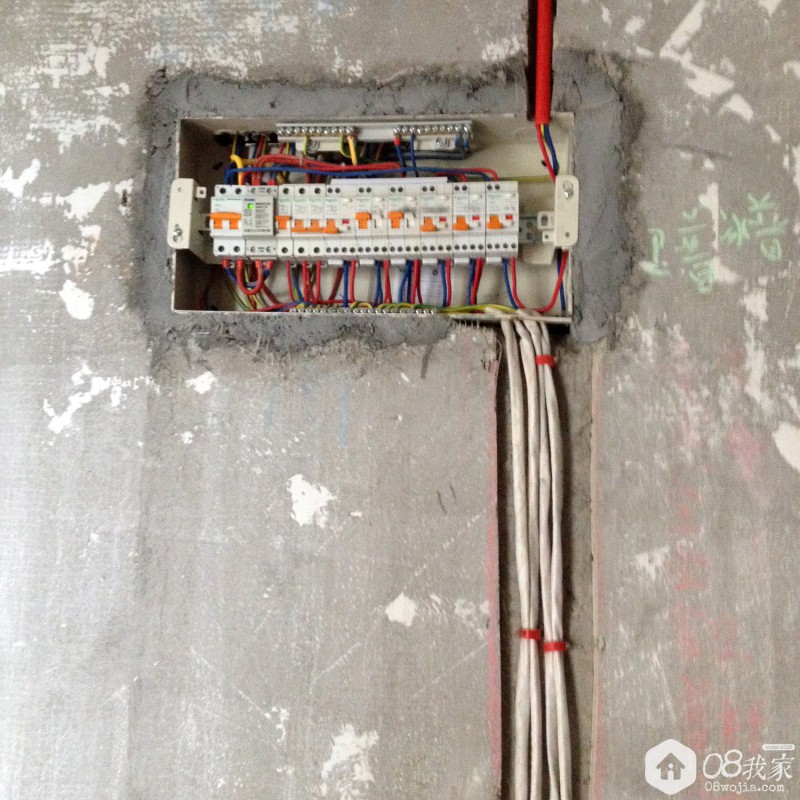

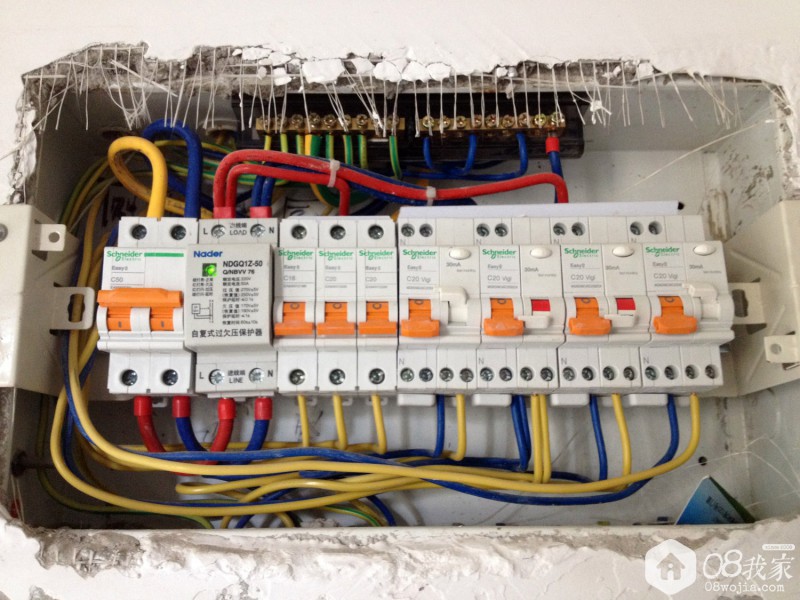

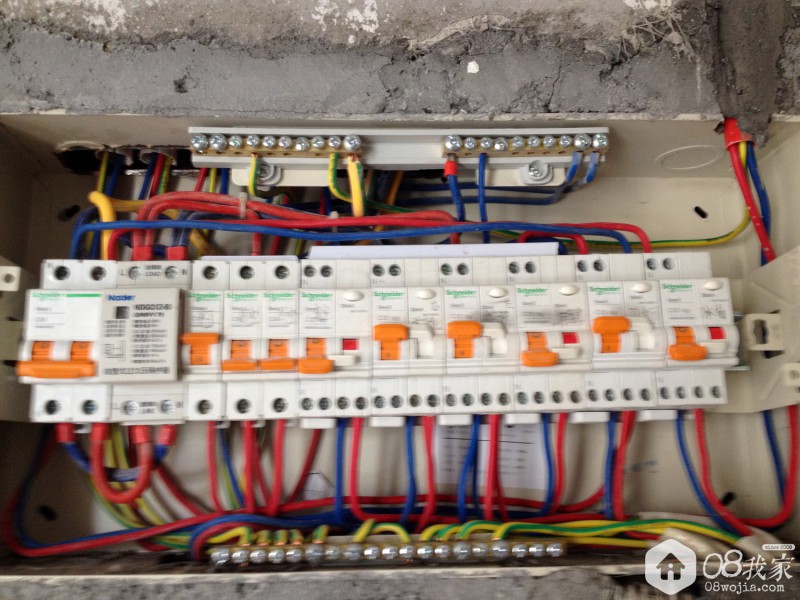

更换了的强电箱，增加了两个回路

剪力墙上开槽不易，辛苦周帅哥

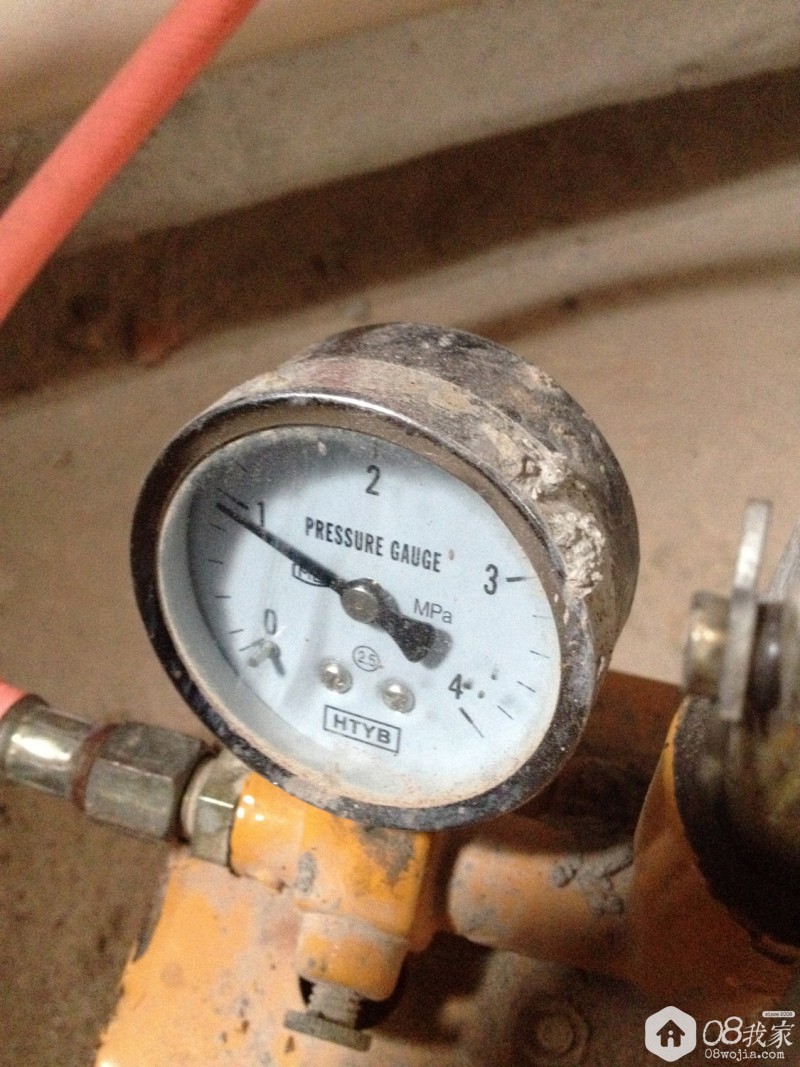

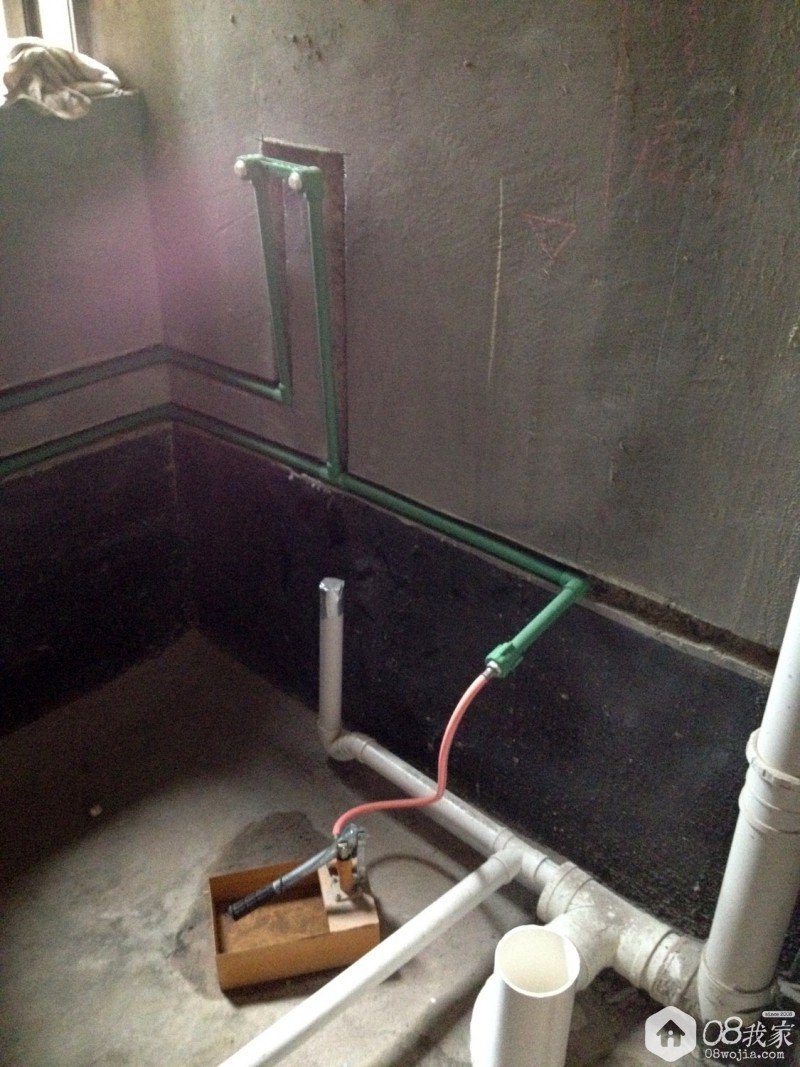

试压试验。用软管连接已改造冷热水管，保证是整个室内管道的冷热水管同时打压；安装好打压器，打压器充满水，管内空气放掉，使整个回路里面全是水;关闭水表及外面闸阀(一定要做好保护)。然后开始打压，经通水试压(0.8MP/8公斤试压,十分钟压降不大于0.05MP/0.5公斤)，所有管道、阀门、接头应无渗水、漏水现象；
