【施工篇】全房远大新风系统布管设计与安装 很多朋友都很奇怪，怎么水电完工了，泥工都要进场，才来这么一篇有关新风的帖子，呵呵，新风一直想装，因为单位的住宅是一体成型的陶瓷保温外墙，即集保温、防水于一体的外墙装饰板随意开孔有渗漏的危险，加之对于住宅外立面有所影响，因此对于新风打孔的问题有严格的要求，一直没有明文规定可以外墙打孔，直到我家地暖找平结束才接到通知可以安装新风系统，至于外墙的打孔位置需和新风工程师以及物业工程部的工程师共同确认，能够装新风那当然是排除万难要装起来，在这里刚好写上一篇与其他网友有所不同的新风安装的帖子分享已经开始装修但是硬装还没有结束的朋友，希望能够对大家有所帮助。 什么是新风，新风分哪几种，安装新风有什么好处，我实在是不想赘述了，但是有部分网友批评我每次都链接别人的帖子，懒得翻，还有人说看你的帖需要回复，完了还得再回复另外的帖子才能看到关键部分，麻烦死了，为什么不能直接粘贴在你帖子里呢？说我偷懒来着。冤枉啊！我只是不想盗版侵权啊！但是大家有要求必须满足，在这里摘录一段作者为瑞都默默的关于新风说明的帖子内容，分享给大家，以下内容非原创：

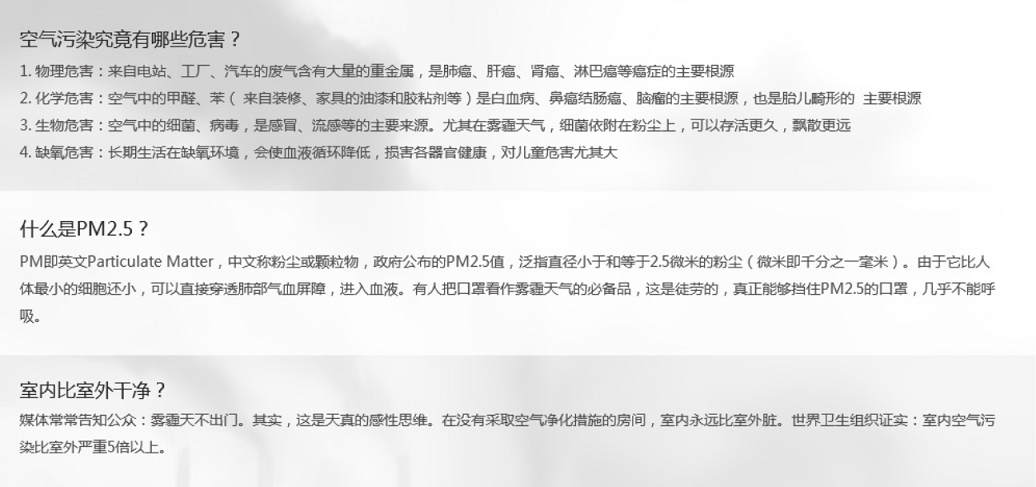

为什么需要新风系统？ ① 许多装修材料和家具都会散发有害健康的物质，如苯，甲醛等。 ② 日常生活中无时无刻不在产生二氧化碳和水汽。 ③ 当通风不足，空气中的湿度增大，有害物质的挥发更严重，各种霉菌也悄悄地孳生。 ④ 炎热的夏季当我们坐在封闭的空调房间中，空气中会聚集越来越多的有害气体、霉菌。 ⑤ 如果开窗通风，灰尘、污染、噪音长驱直入！
什么是新风系统？ 新风系统就是通过新风机组、新风管道和风口，将室外新鲜空气经过处理后送入室内，通过风口、排风管道和风机将室内污浊空气排出室内；同时保证室内压力的稳定。（网友”滚地雷”这么说新风） 听说过空调、听说过换气扇，新风，大部分同学肯定木听说过。其实顾名思义，就是提供新鲜空气滴系统。
新鲜空气？那不是开窗户就有了吗，还要你这个玩意干嘛？其实，我们生活中滴这个城市，空气质量已经达到了比较恶劣滴地步。尤其住在路边、工地旁的同学，马路、工地上大量排放的PM10（10微米微尘）、PM2.5（可吸入颗粒物），以扬尘、汽车尾气排放物等形式出现，毫不犹豫滴侵入了您敞开窗户透气滴家里，结果不言而喻，天天家里一层灰不说，空气还未见得就好。 装新风系统究竟有什么好处？ ① 随时排除卫生间、厨房间的异味和水蒸气。 ② 不用开窗也能享受大自然的新鲜空气。 ③ 避免社会上广泛议论的“空调病”。 ④ 防止室内的家具衣物的发霉。 ⑤ 随时排除室内装饰后长期缓释有害气体,带来保持身体健康必需的，高质量的充足新鲜空气。
新风系统有哪几种？ 新风系统分为以下三种： 一、双向流新风系统，也称全热交换器
1：由全热交换器进行换气，即使使用冷暖气也不易造成能量损耗，节能效果明显。 2：采用高效过滤网，专门针对PM2.5，过滤率高达97.2%！噪音小，能耗低，使用寿命长。 3：具有空气净化功能，能有效清除室内有害气体和烟尘异味，细菌病毒，换气更彻底。 二、单向流新风系统，也称送风机
1：超静音，高静压，省能耗，安装简单。 2：拥有多个风口，能同时满足多个房间的换气需求。 3：可减少安装时辅材的使用量，从而降低因静压损耗而降低风量。 三、简易新风系统 ，也称管道型新风机
1：小型专用的两个管道型新风机同时运作，对整个室内进行换气。
2：卓越品质的内藏式过滤网可防治灰尘，飞虫和花粉侵入。 3：无需大规模管道施工，适合已经装修好的居室，简单安装即可实现低成本换气。
为什么叫全热交换机？是制热吗？不是说新风机不是空调，没有制热制冷效果吗？交换过程中是否会有温度损耗？ 买新风建议要买全热交换主机，所谓全热交换的概念，说简单点就是在空气交换的时候把室内的温度和湿度都保留给新鲜空气，起到一个节能的作用。开了空调的情况下可能会存在一定的温度损耗，损耗基本上是在25-35之间。 举个例子：夏天室外温度为35度，室内设置温度为26度。室外的热空气会被全热交换器降温至28度。所以空调只需要再降温2度即可。

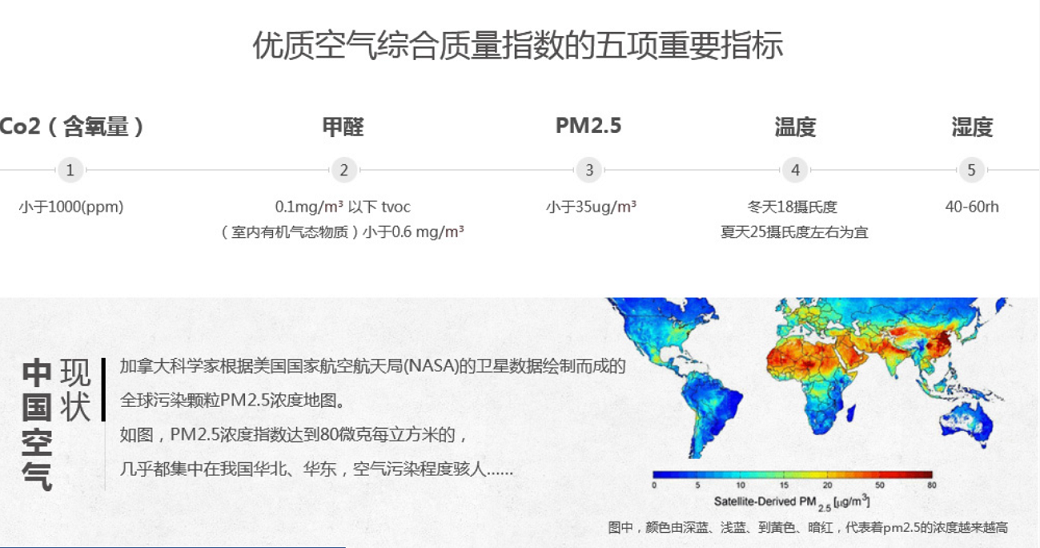

现在雾霾这么严重，新风可缓解雾霾么？
现在市场上已有专门去除PM2.5的新风系统，去除指数可以有效达到95%以上。在使用以后，可以用测霾机器检测室内空气的PM2.5指数。空气污染指数为0－50，空气质量级别为一级，空气质量状况属于优。此时，空气质量令人满意，基本无空气污染，各类人群可正常活动。
----------------------------------------------------摘抄完毕，进入原创部分----------------------------------------------------
现在市场热卖的新风系统主流有三种，一种是主机放在吊顶里的隐藏的，这里简称隐藏式；一种是主机像柜机一样伫立的，这里简称柜机式；还有一种是主机挂在墙壁上，一个房间一台，这里简称壁挂式。

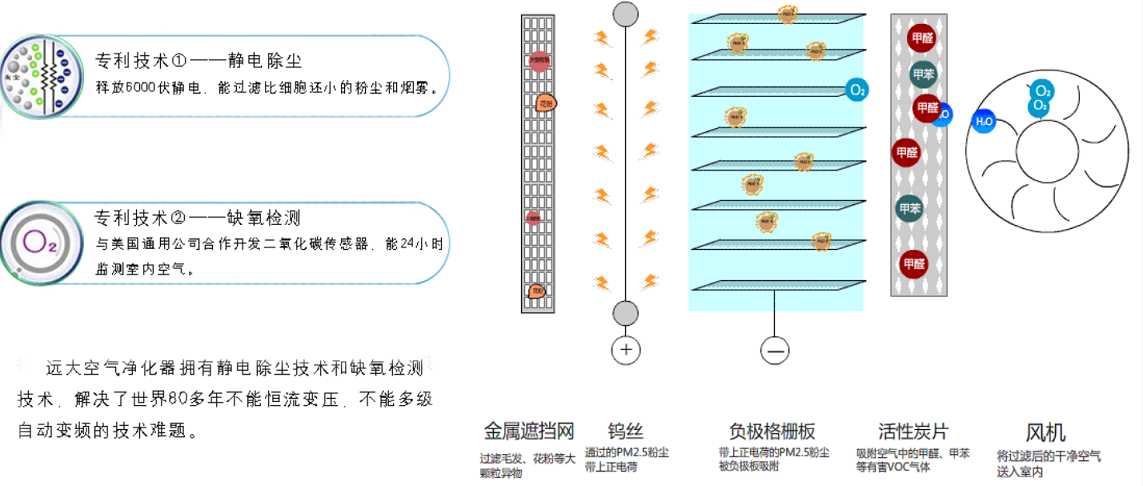

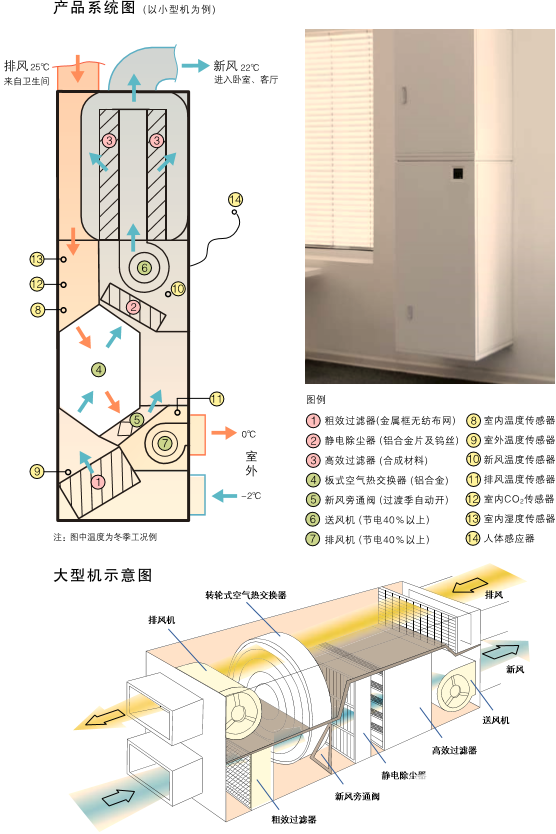

隐藏式新风系统的优点在于它隐藏于扣板吊顶之中，不占空间。 远大柜机式新风系统的优点在： 1、远大的新风是正风，要装的管子不多，多送一排，因此外墙打孔的地方只有一处（非常适合我们单位住宅严禁外墙任意开孔的情况）； 2、远大的新风带有静电除尘，不像隐藏式新风还需要多加一台静电除尘系统，静电电压6000v可杀灭细菌； 3、远大的新风粗效+经典美1-2个月清洗一次，高效每1-2年更换一次，维护费用不高。
壁挂式新风系统的有点在于不需要走管道，避免了所谓的管道污染，即避免空气二次污染，劣势在于每个房间都要一个单独的插座，每个房间都要有个直接对外的外墙来安装。对于装修已经结束还想安装新风的朋友，我觉得这种壁挂式的很适合，而且不需要每个房间都安装，其实造价相对来说比集成的要低很多，性价比NO.1啊！
综合上述情况，我家选择了柜机式的新风系统，主机藏在景观阳台的柜子里，不影响美观，噪音也锁在柜子里，且在柜子里有防尘的效果。 对于装修进行到一半的我来说，水电（主要是电）布线都根据家具柜子的位置和设计的，放置主机的地方一定要留有一个插座，我家主机安放的位置原本是储物柜，肯定没有现成的插座可供使用，好在本着没事就安插座的原则在景观阳台窗户下方设计了一个插座，所以水电改造只需要拉一根线过来即可，由此看来，墙面没有开始施工的同学还是可以安装新风系统的。 如何选择风量？

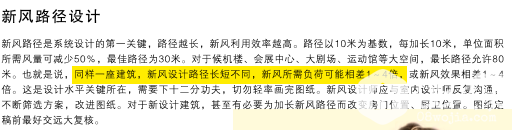

如何设计管道路径？
至于新风的管道，我家的吊顶设计当初只考虑了中央空调的内机位置，最初新风系统的管道设计和中央空调餐厅位置的管道有点打架，好在有个空挡，换了一根尺寸略小的管道穿过去了，整个新风系统的管道尽量按照原设计吊顶的位置走，最后计算了一下，主机安在景观阳台上，走管路径最短，且对原计划的吊顶没有太大影响，只需要把客厅的一边吊顶加宽即可，皆大欢喜的局面啊。

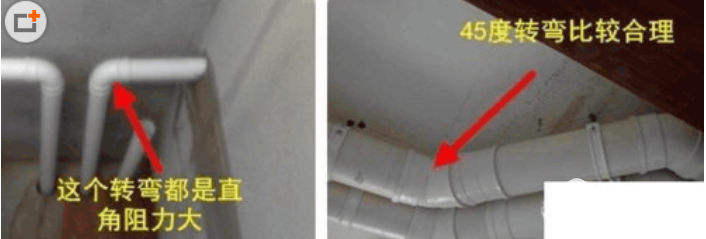

设计到位了，接下来开始进行安装的施工了。 安装需要注意的问题： 工人肯定是想怎么省力怎么来的，下面说几点特别注意的： 1.2个45度角风管代替90度角风管（90度角会减少50%风量）

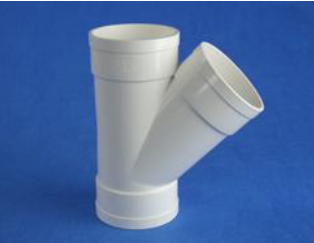

2.斜三通代替正三通
3.主机后1米内不能转弯不能开新风口 4.软管稍微压扁比过梁器好，过梁器会损失50%风量（过梁器用在既要不打洞，又要较高层高的地方） 5.室外两个风口距离不能太近（不然刚排出去的空气又被吸进来了） 6.主风管分支路去各个房间，不要一根管子把所有房间串一串（隔音就....）
7.想增加全热交换效率可以给新风系统主机贴保温层（还能减少一丝噪音）
接下来分享一下我家的管道安装图，欢迎大家拍砖：

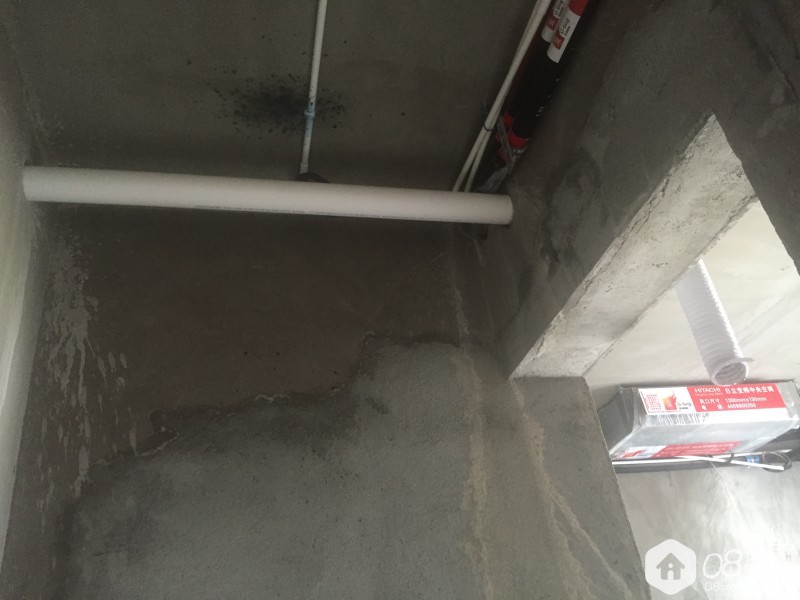

主机安放的位置

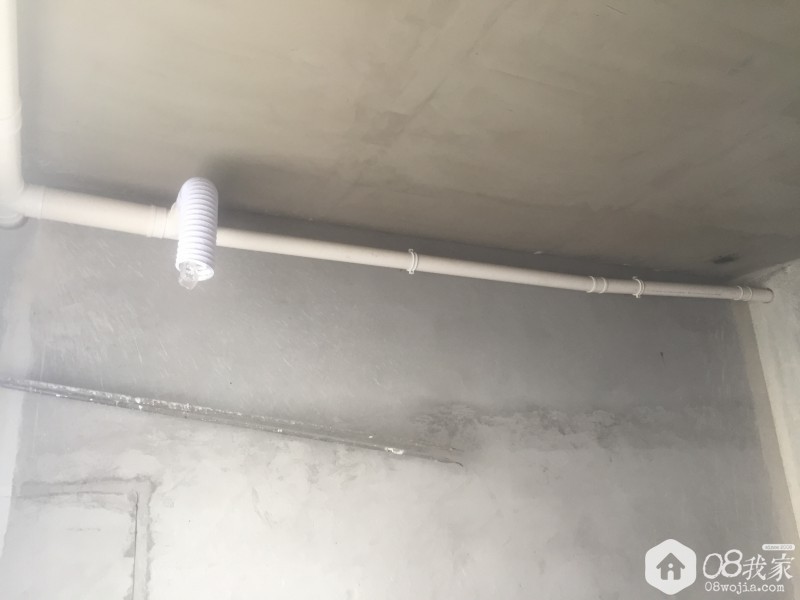

客厅出风口位于景观阳台

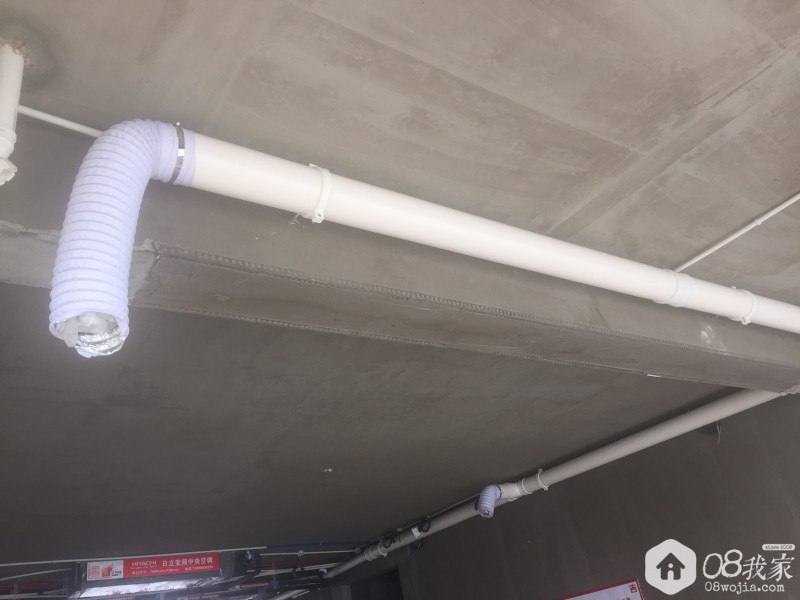

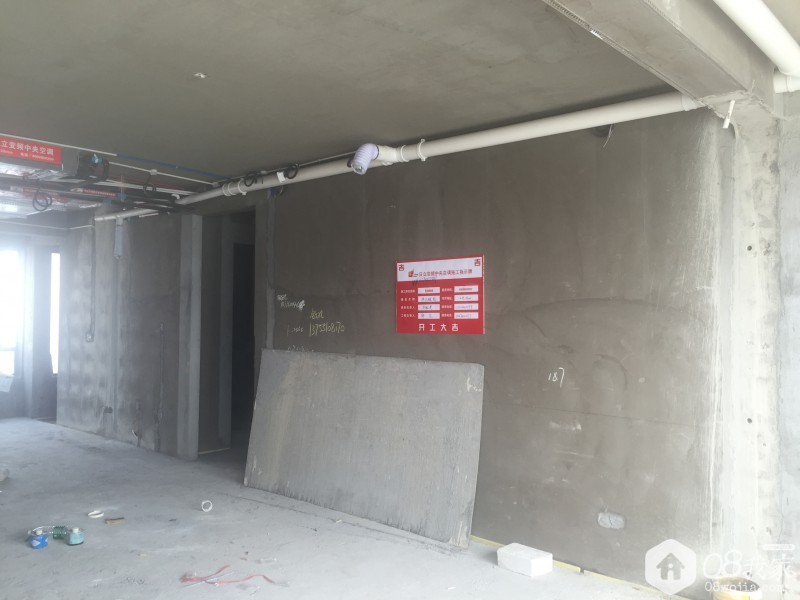

客厅通向餐厅的管道
客厅的另外一线管道通向次卧，这个管道走管没在一个水平线上，已经要求师傅重新整改了，远大的服务还不错，有问题及时整改，只是我还没有拍摄新的整改图片，这张特意留在帖子了，希望大家引起重视，避免类似的错误，施工前要和师傅交代好
次卧走向书房的一根管道，好在日立中央空调的安装人员给我顶着楼板走线了，不然我这么粗的新风管道就真的要走在我吊顶的下面了，这里给日立的工程师和安装师傅点赞一个！
主卧的风口
|
