水电③：电路完工
本帖最后由 狄浩 于 2017-7-19 15:51 编辑
水电完工，全房做的活线，家里的强电回路增加到了11个。
要达成活线，需要做到以下几点：
1. 冷弯弯度尽量增大，一个回路最多只能有两个弯。
2. 先固定线管，地面用钉子固定，墙面槽用水泥封好，锁扣入盒，然后通过底盒锁扣处放线。
3. 部分弯超过2个的回路，从中继的底盒处放线和抽线。

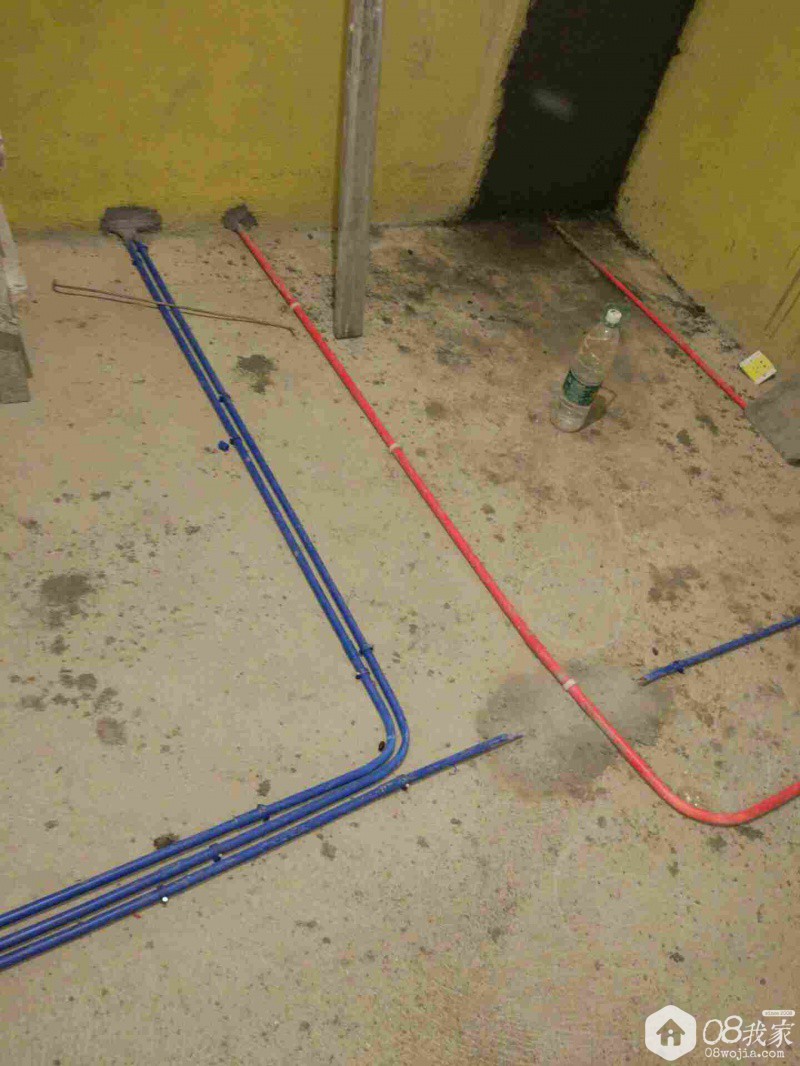

书房局部图：强弱电分隔30cm以上，强弱电线管相交处用锡箔纸包裹处理。

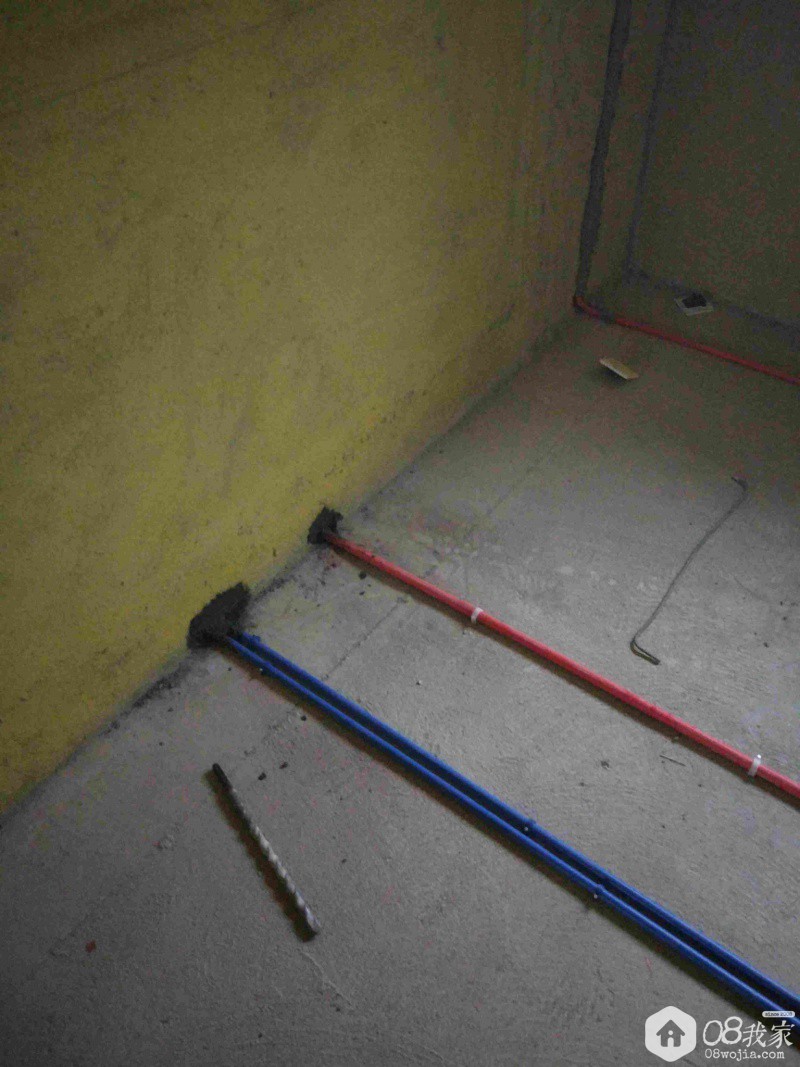

儿童房往主卧走的强弱电线管，穿墙。

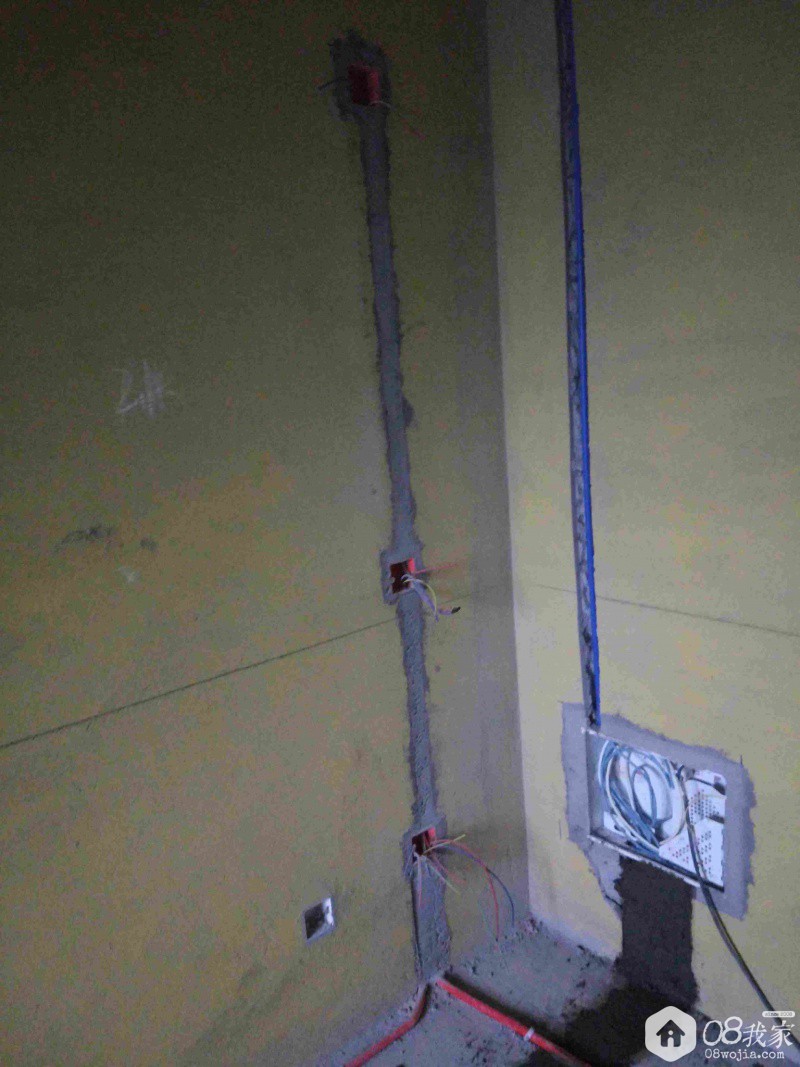

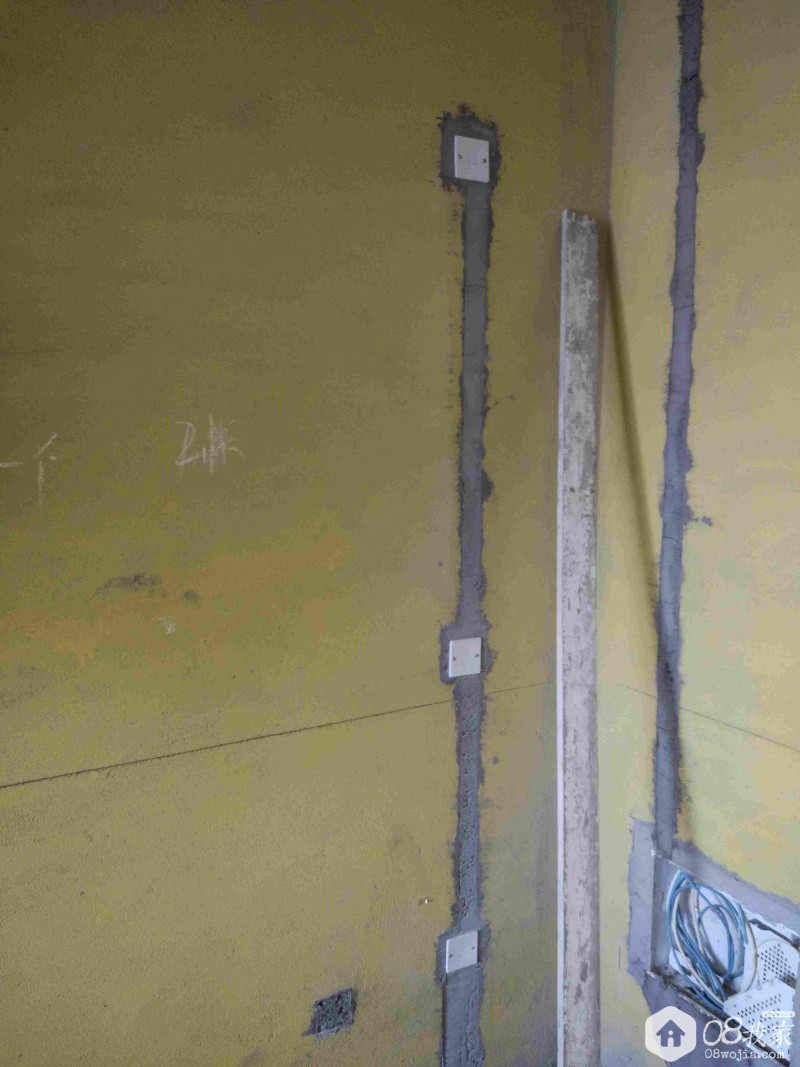

改弱电箱，从面向过道，改为面向主卧内，以后弱电箱开口这个位置会放高低床遮住。
左侧，是上下床床头处，五孔插座的定位，保证不管是上铺还是下铺都可以用上电（躺着边充电边玩手机，下铺的书架上还可以放个小台灯看书），同时晚上睡觉时，不会无意识间碰到插座，保证安全。

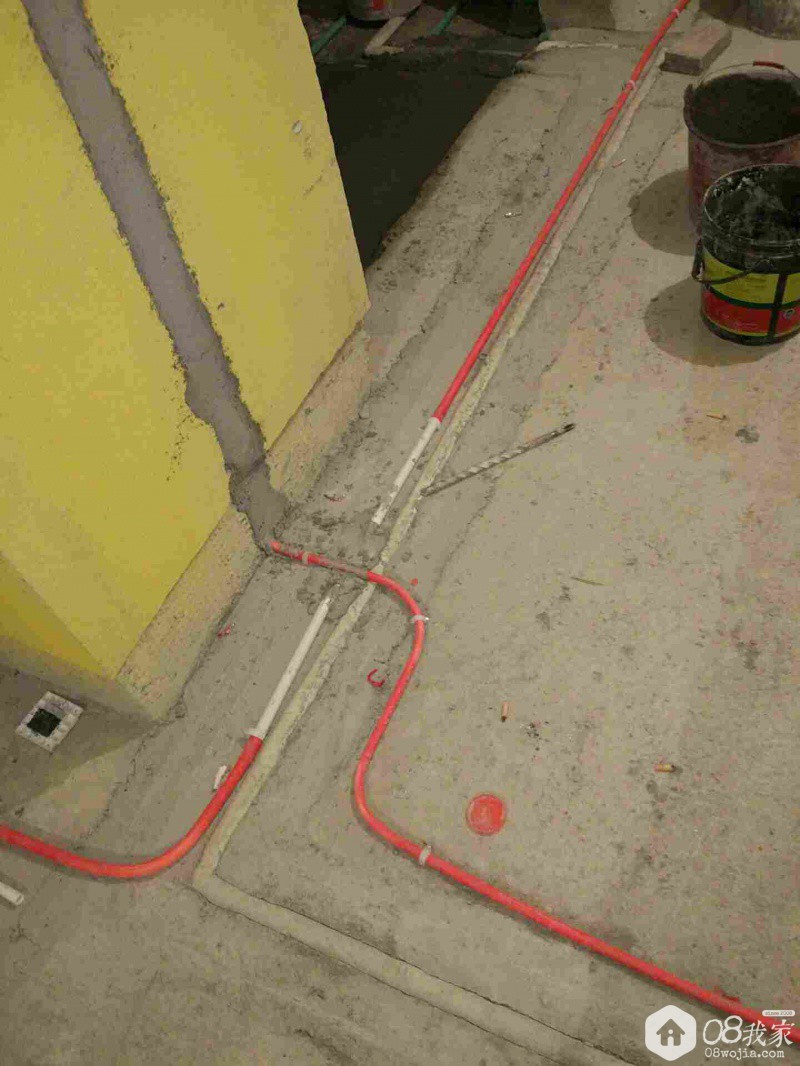

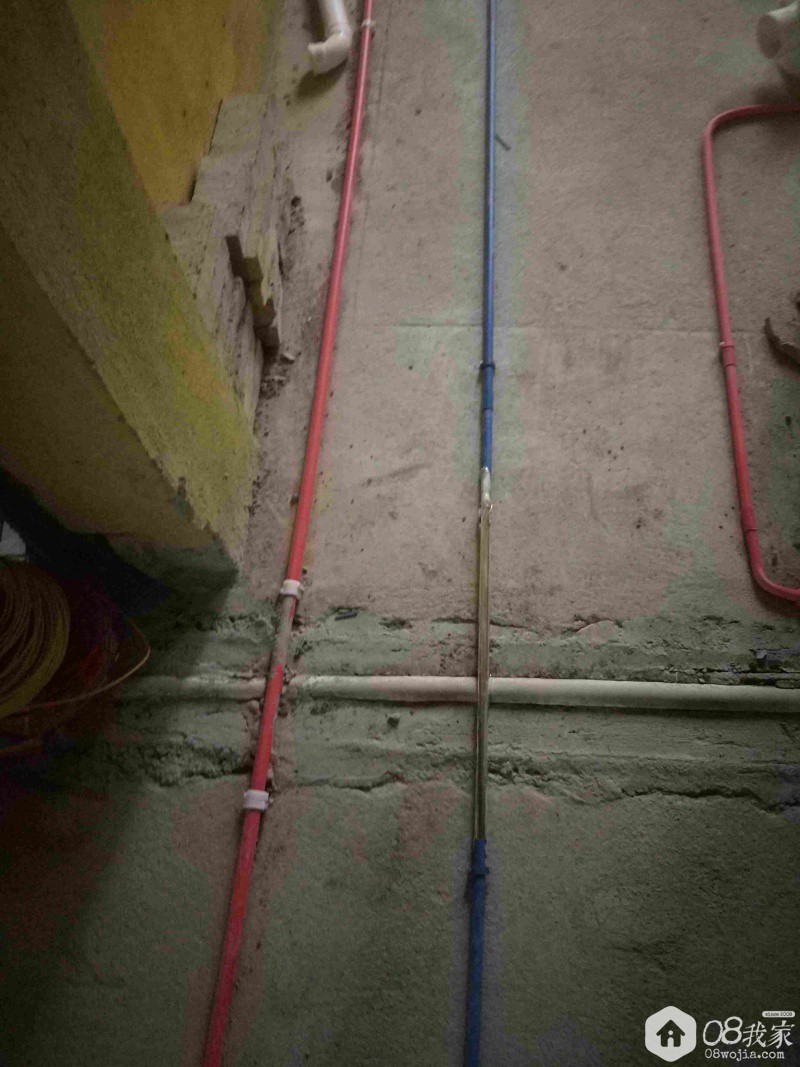

水管和线管相交处的处理，水管用保温棉进行了包管。

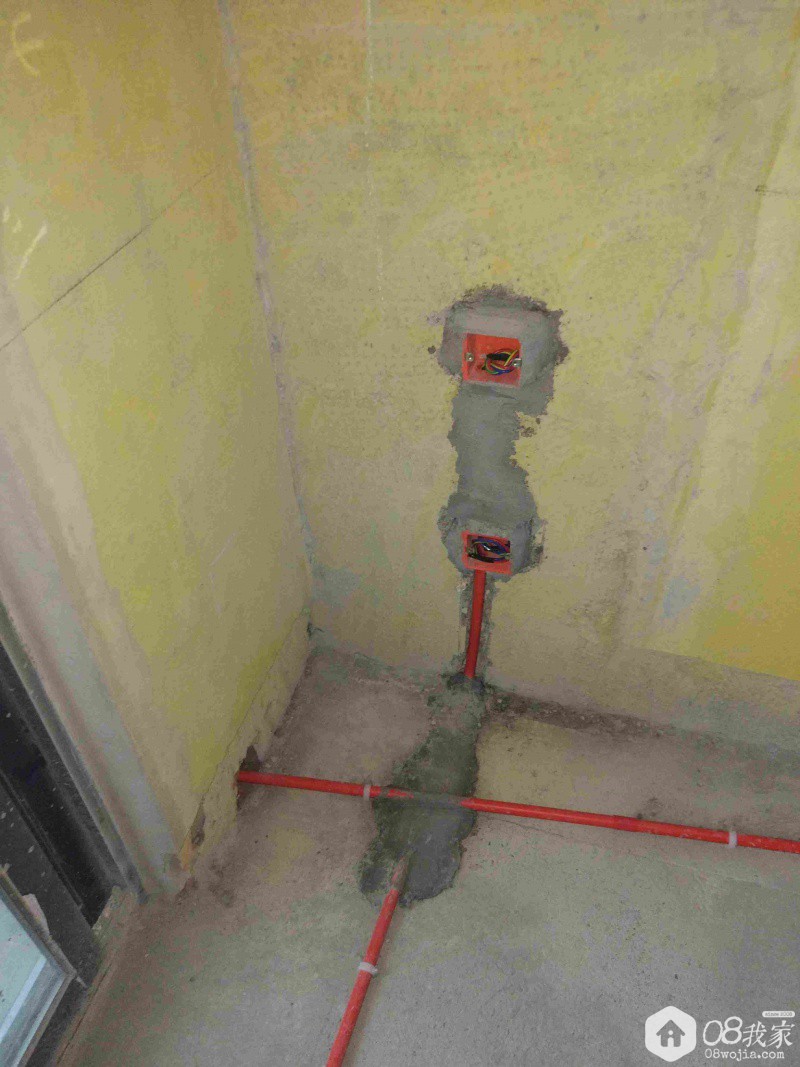

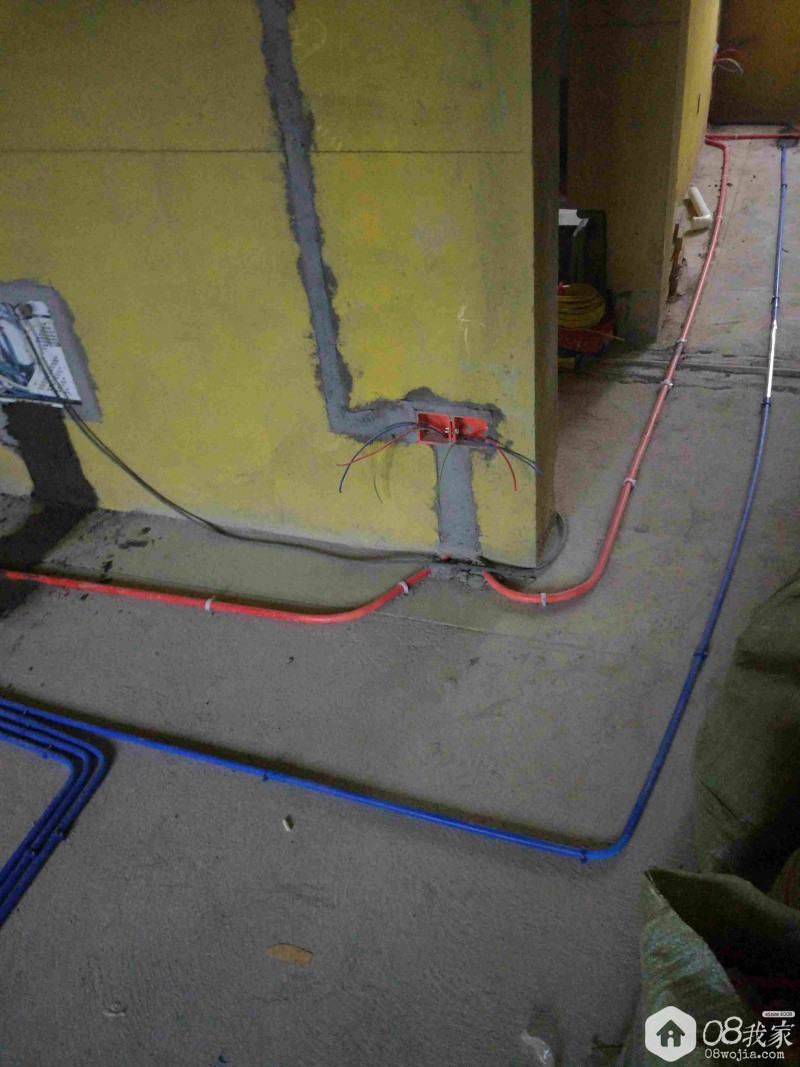

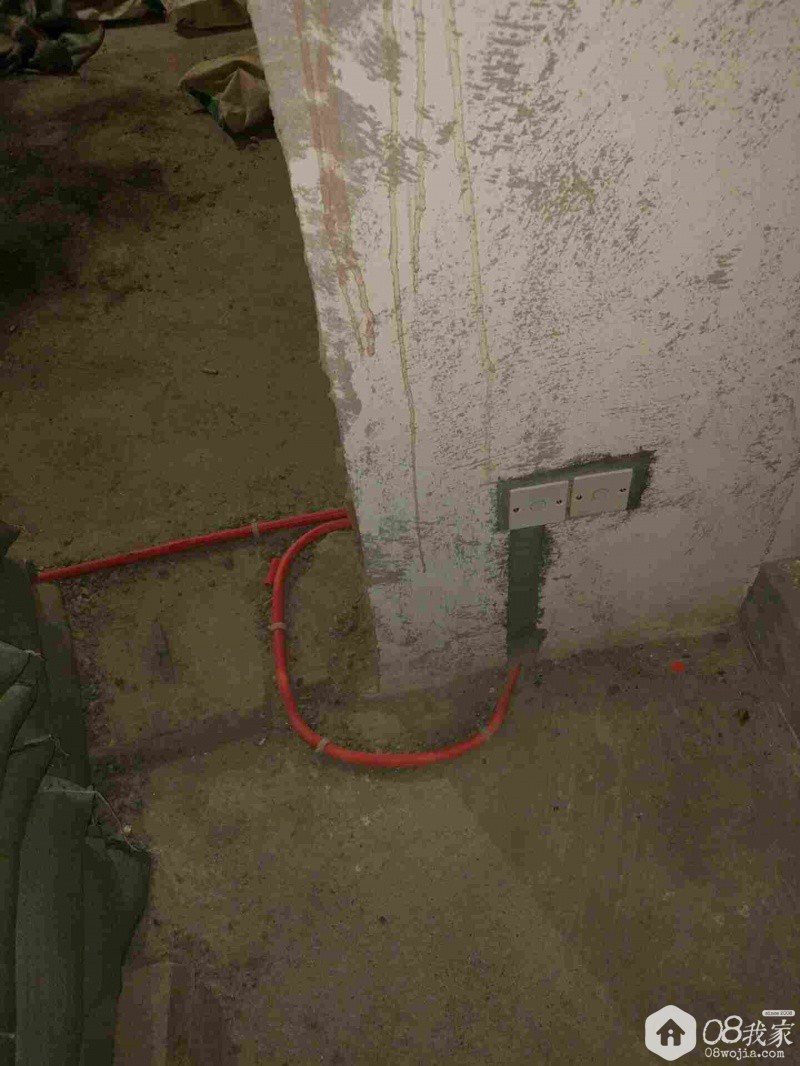

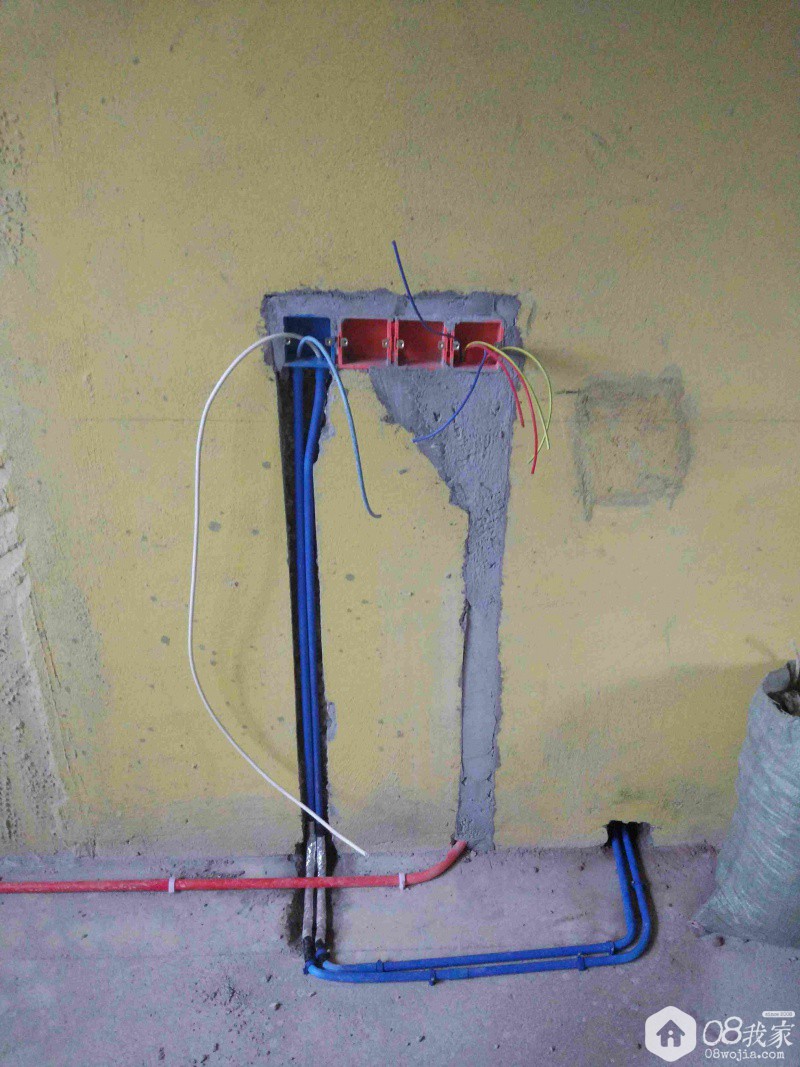

强弱电底盒并列，强弱电分别从两侧进入底盒，相隔达到30cm。

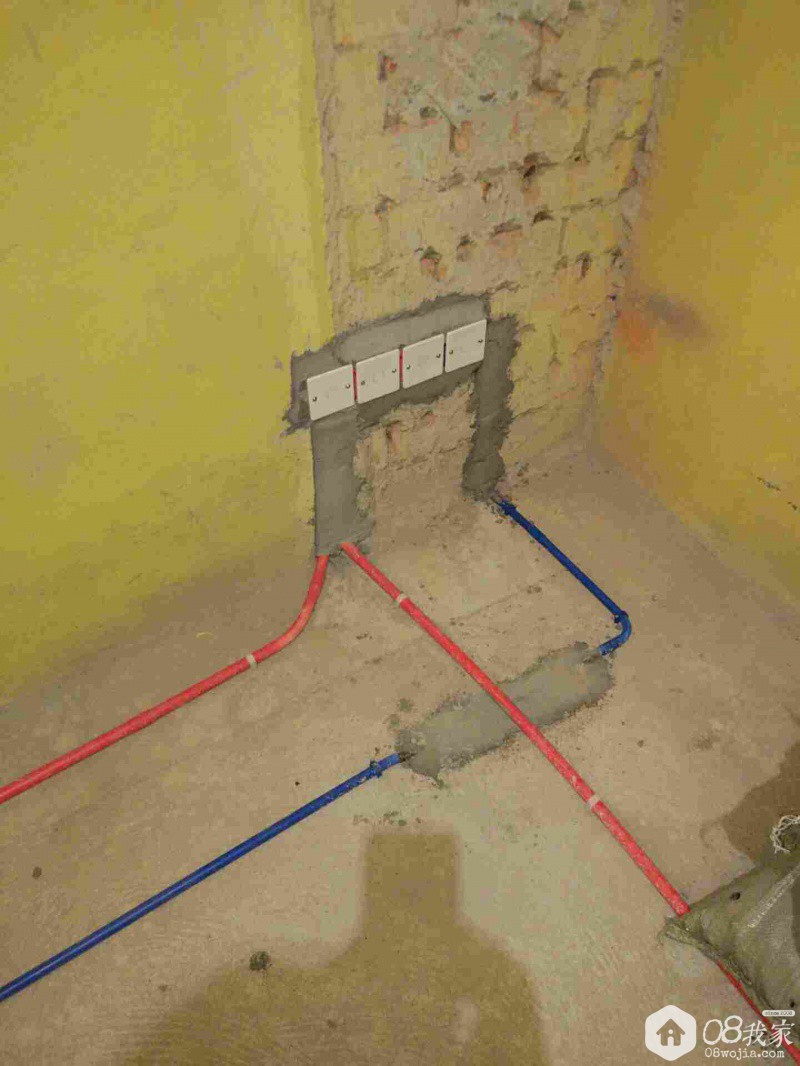

还是书房，强弱电分开进入底盒，同时保证相隔距离。

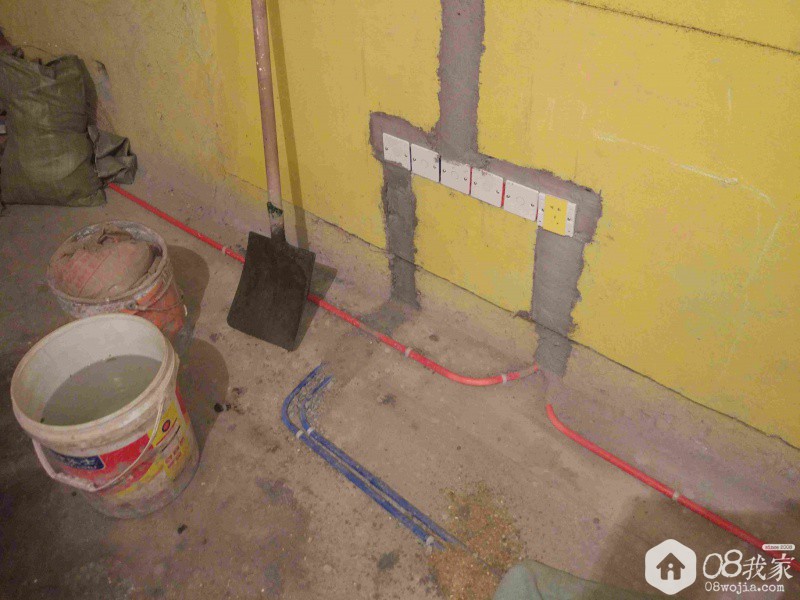

餐厅的餐边地柜带门，背板所留的插座，内藏两层隔板，上层放微波炉，下层放烤箱，用时打开柜门，不用时关上柜门，同时插座不外露。

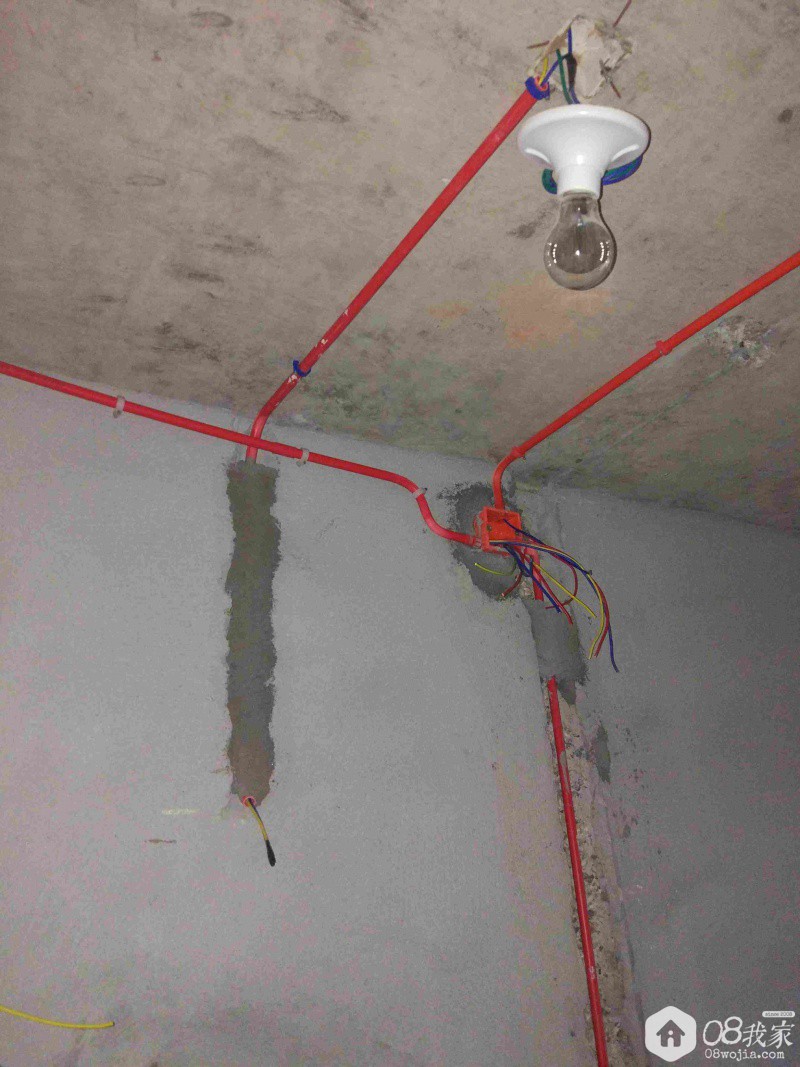

卫生间强电线管走顶，图里的底盒是为了解决线管拐弯过多，无法实现从强电箱处活线的中继底盒，即卫生间和相邻的餐厅回路的强电线都只能通过这个底盒来实现活线。
因为是做全房弱电上网，所以弱电线管比较多，总共有8个弱电回路。

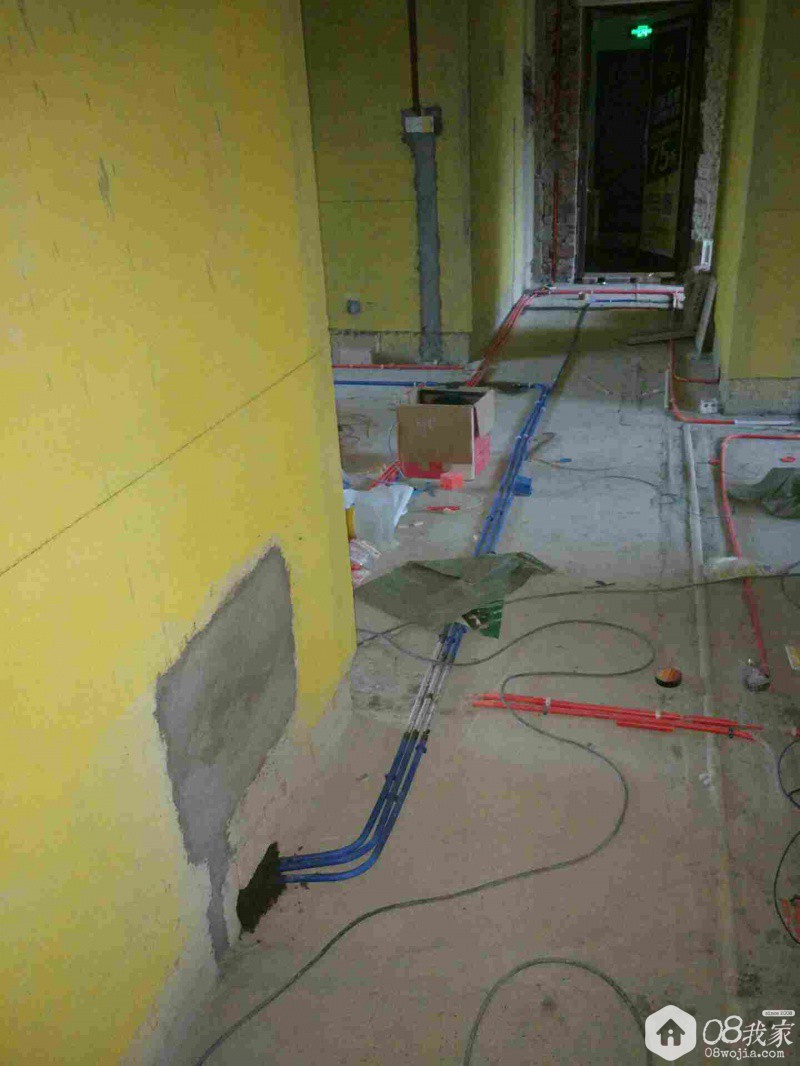

过道处的总览图，弱电非活线。

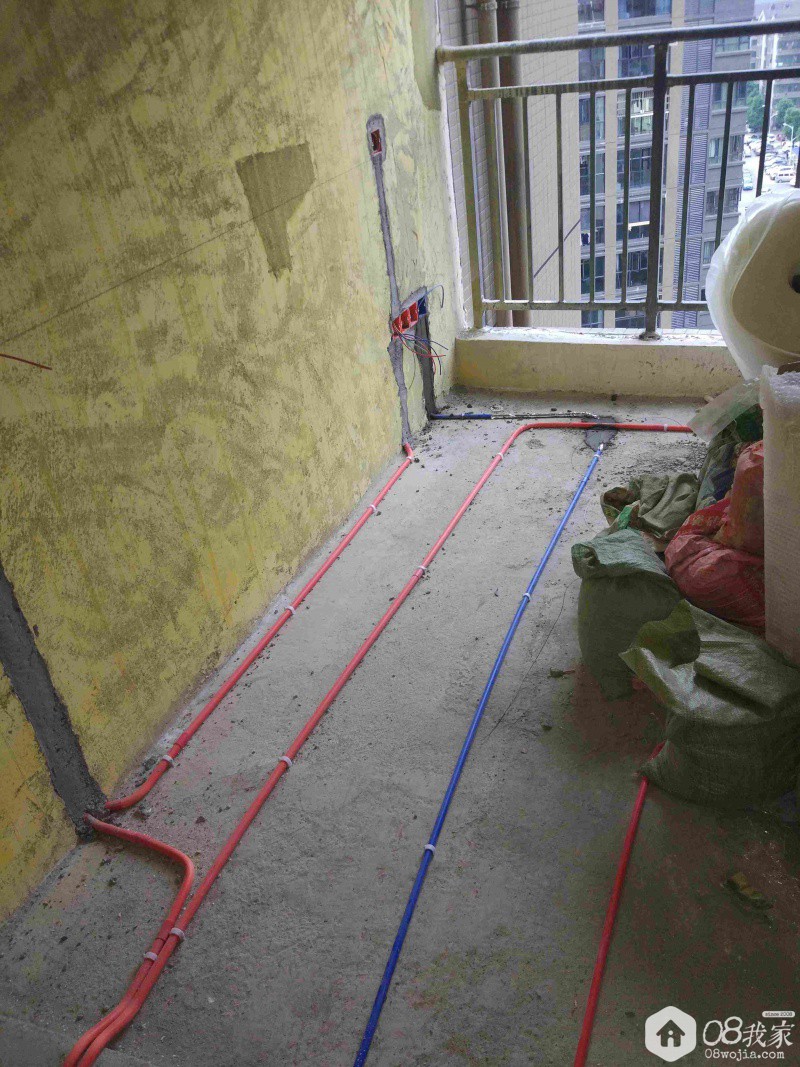

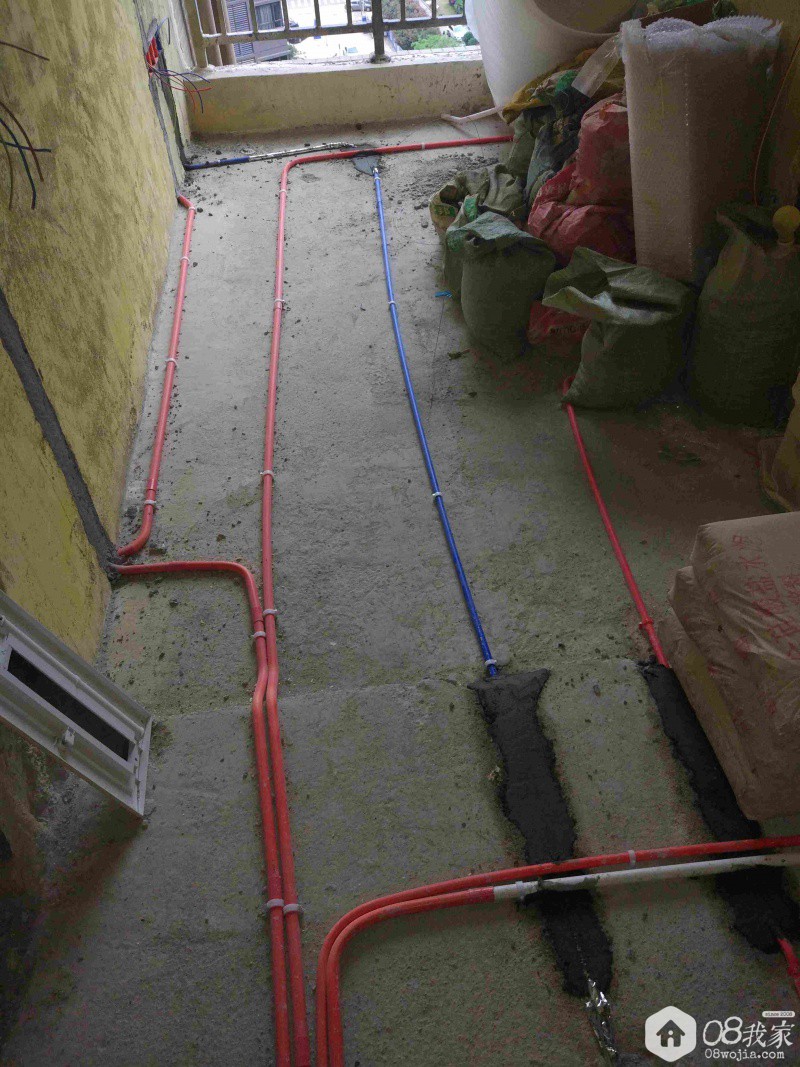

阳台转弯上墙。

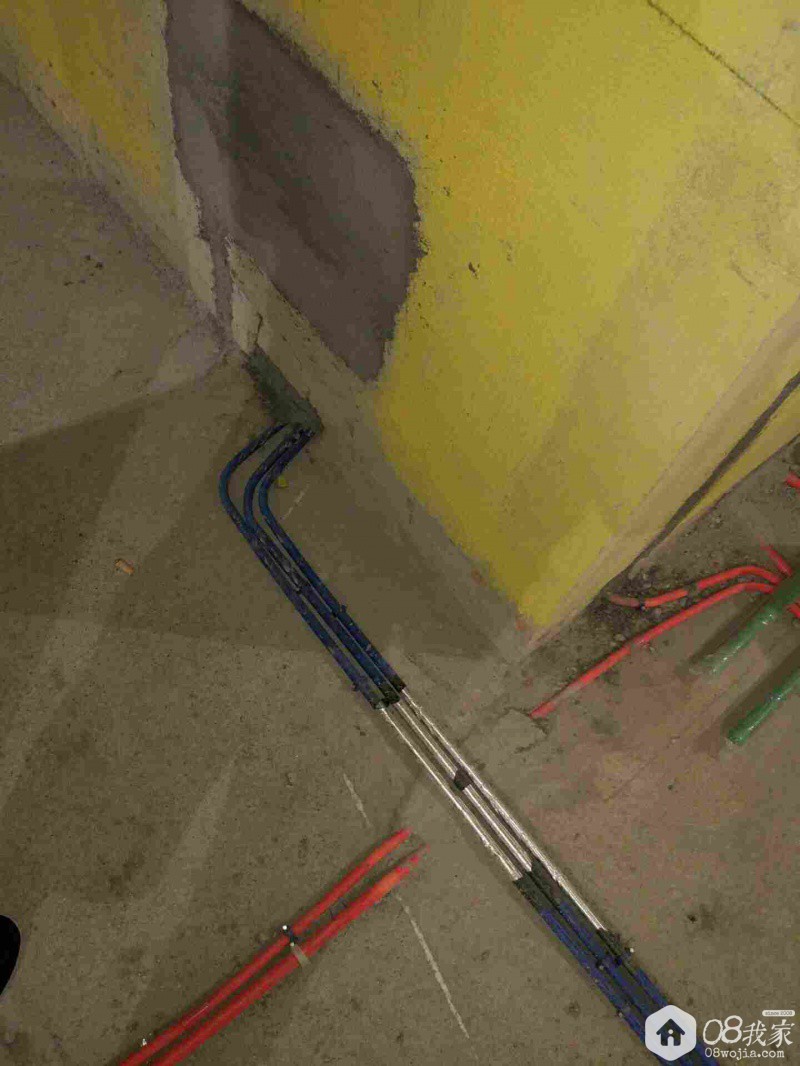

强弱电相交处处理细节照。

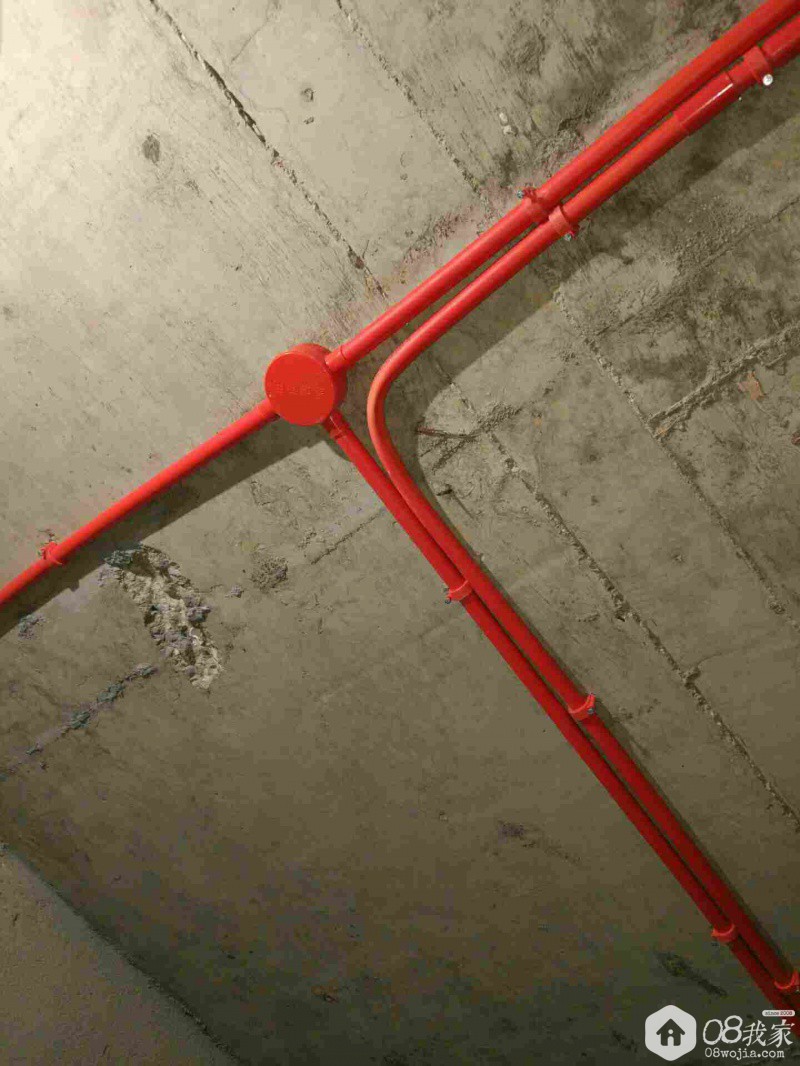

吊顶灯带强电线管照。
客卧照。
客厅电视墙处底盒。
|
|
