Re:万象板材采购纪实报道:我和富嗲有个约会(148楼),最环保的瓷砖橱柜隆重登场,
瓷砖橱柜新鲜出炉,现场实时报导中~~~(四)
铝合金边框的制作过程全纪录
好马配好鞍,这句话一点都不假,一个好的橱柜只是一个基础,配上一个漂亮的铝合金框架,锦上添花的效果,让人笑在眉头喜在心。

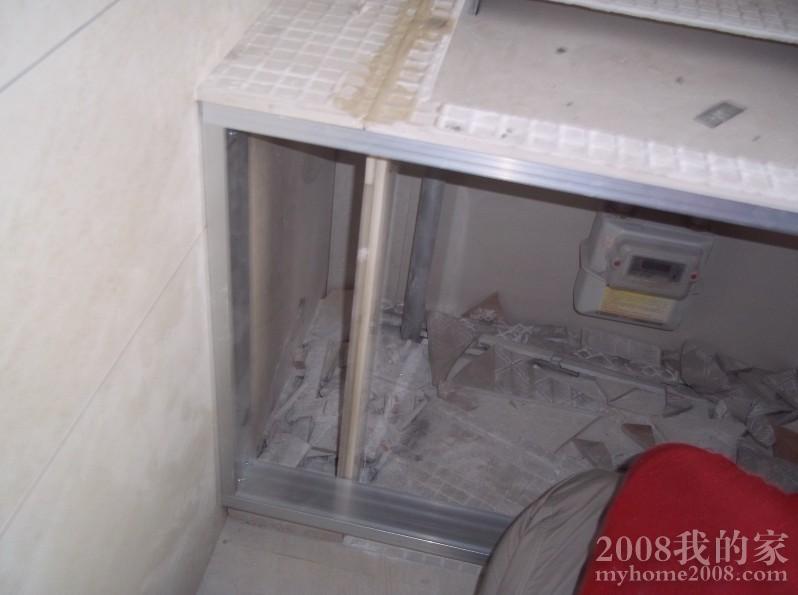

先把制作安装好的成品图附上,饱饱眼福,其制作过程,容我慢慢道来。

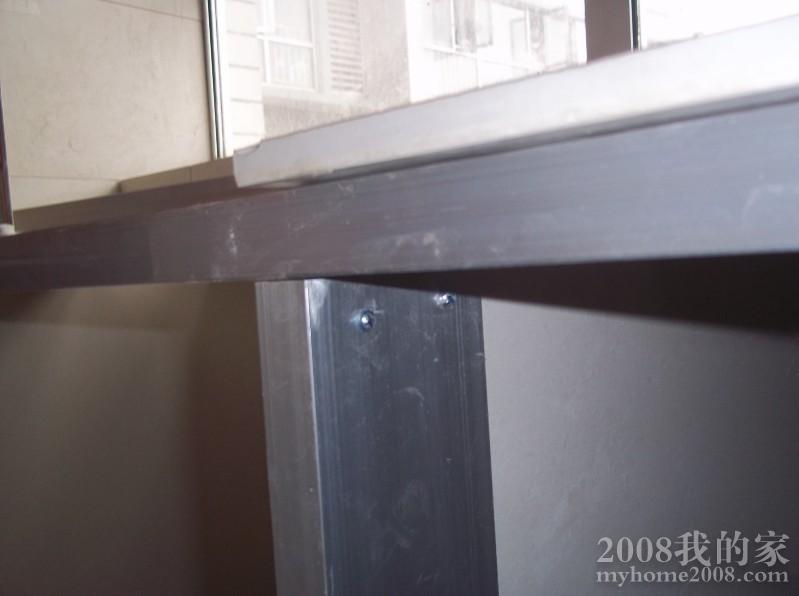

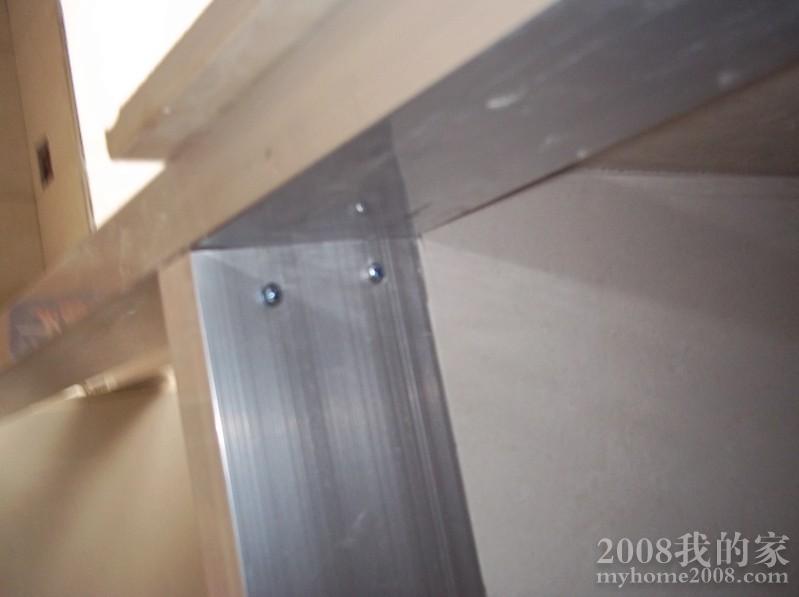

上部的接口处吻合得很好,自攻螺丝是老板送的,又省钱啦~~~~
再来一张清晰的
底部的接口处也是天衣无缝
具体的制作过程,不可能一一展示,希望通过我的图片,还原精彩,配上嘶哑的画外音,绝对是一部值得推荐的纪录片,O(∩_∩)O哈哈~~~~~

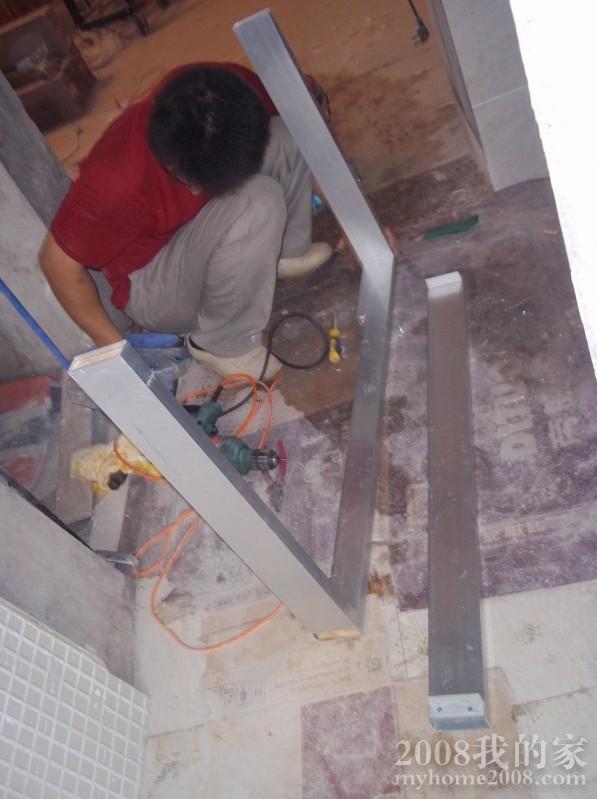

做成的橱柜框架是这个样子,三个做法和一个做法一致,只存在是否合卯的问题,
所以图片以灶台下面的一个铝合金框架为基础,其他大同小异.

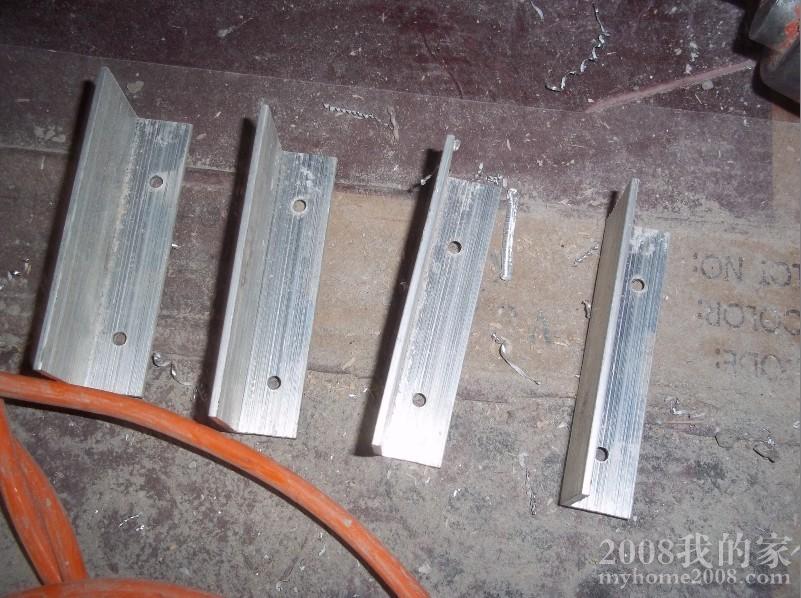

准备好铝合金角片(不记得是叫角条还是角片了,买铝合金的地方有买)一根,裁成铝合金的宽窄一样,上面打好螺丝眼

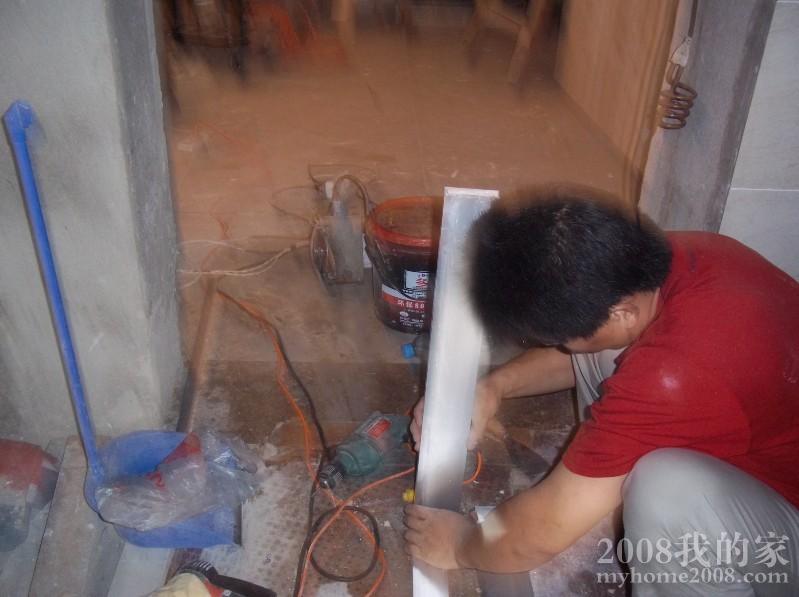

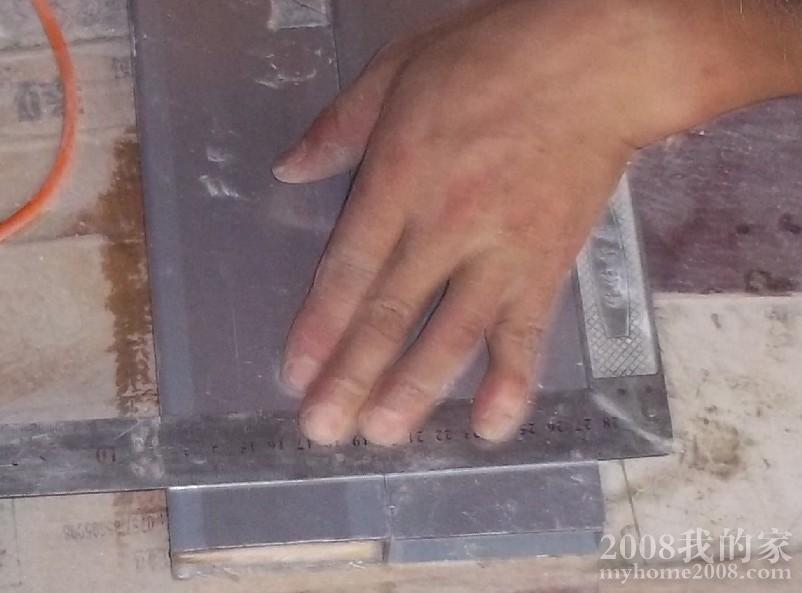

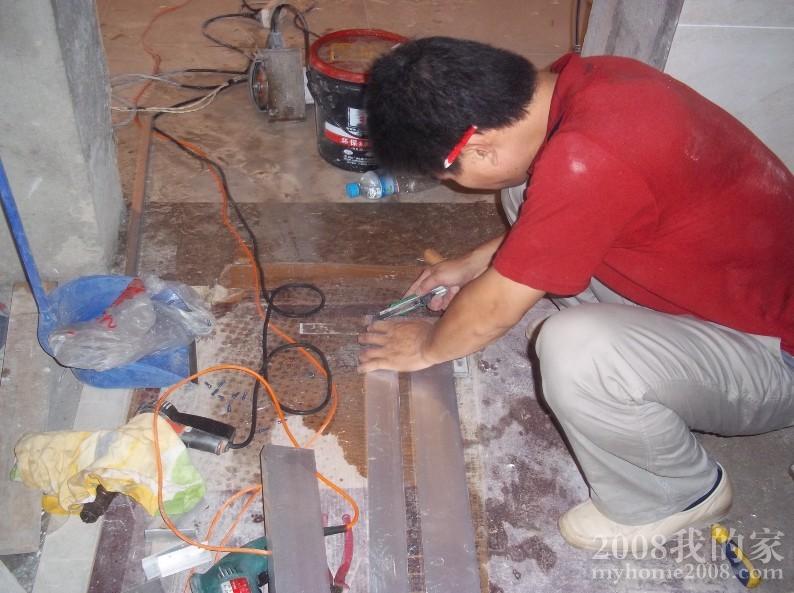

在已裁好灶台尺寸的铝合金上面画线,找准固定竖起来的铝合金位置
这边也做好标记,注意到戴师傅前面的一块铝合金已裁成异形,下面会做说明,是用在灶台上部的铝合金条。

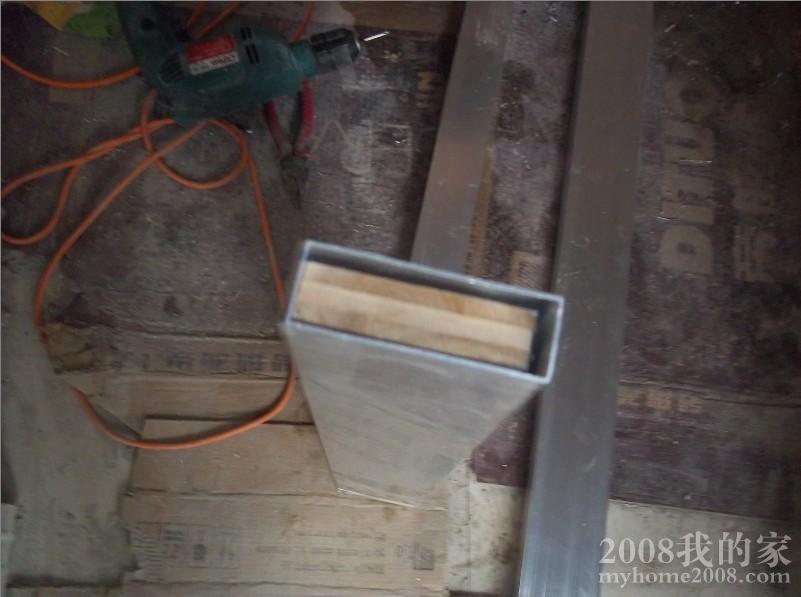

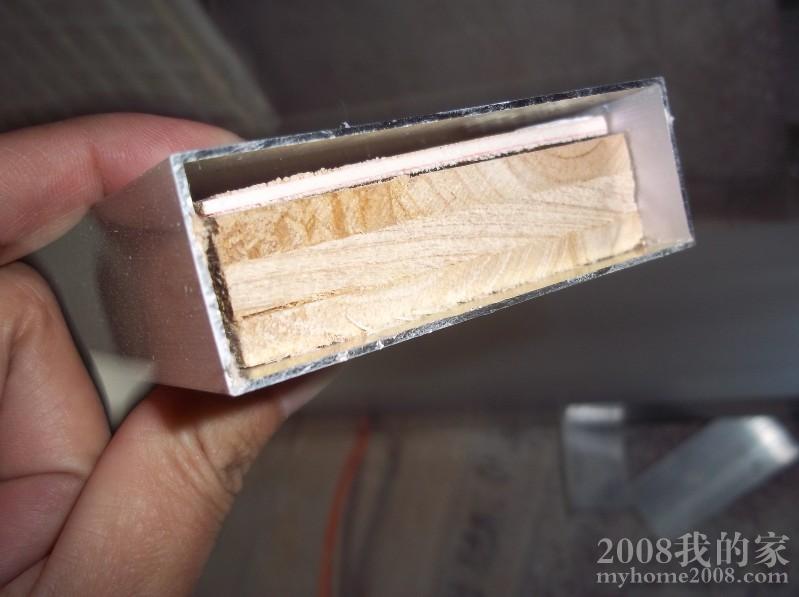

铝合金里面垫了边角余料的木材,这样卡螺丝的话,不容易变形,如果中间不放,中间就是空心的,也能固定,但是质量肯定就打折扣了,所以在铝合金里面加上木头,很有必要。

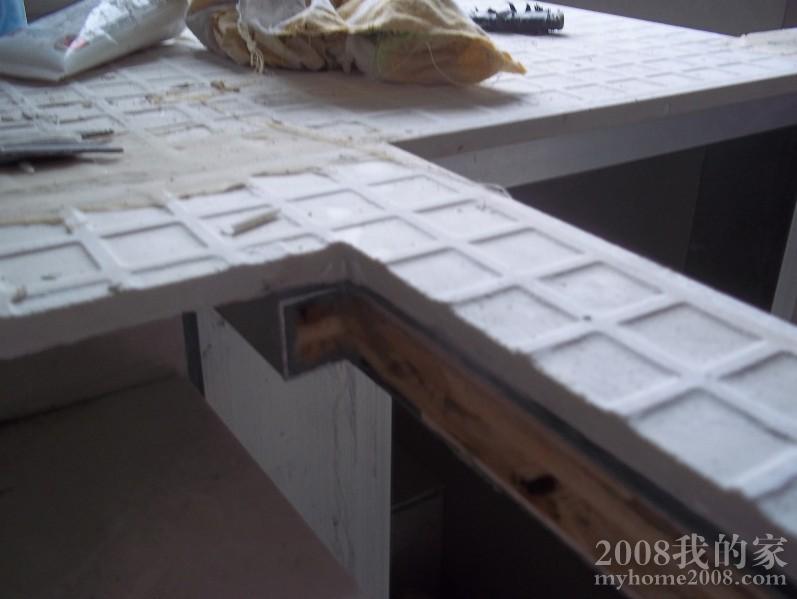

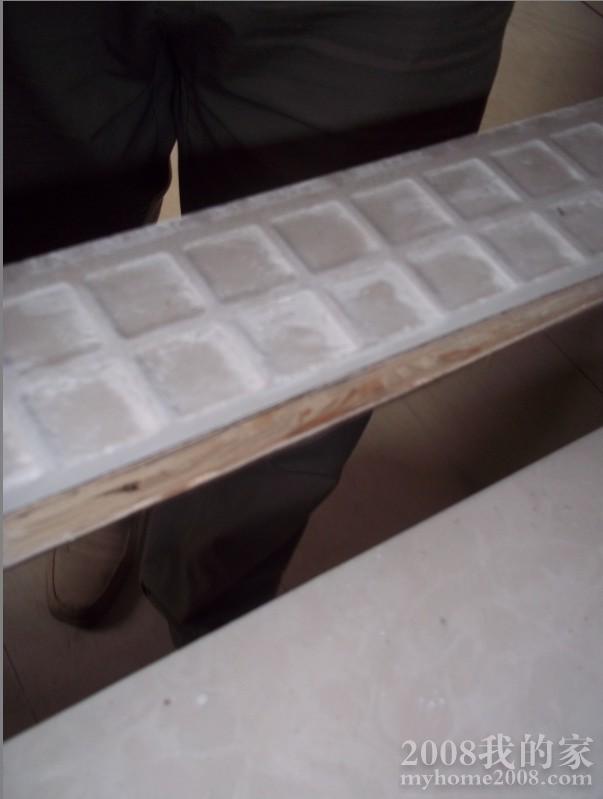

灶台的上部,要裁成和瓷砖盖板一样的形状,这样就不会顶到燃气灶,所以要通过画线,剪裁,切割,塞木头,几个程序,才算完成。

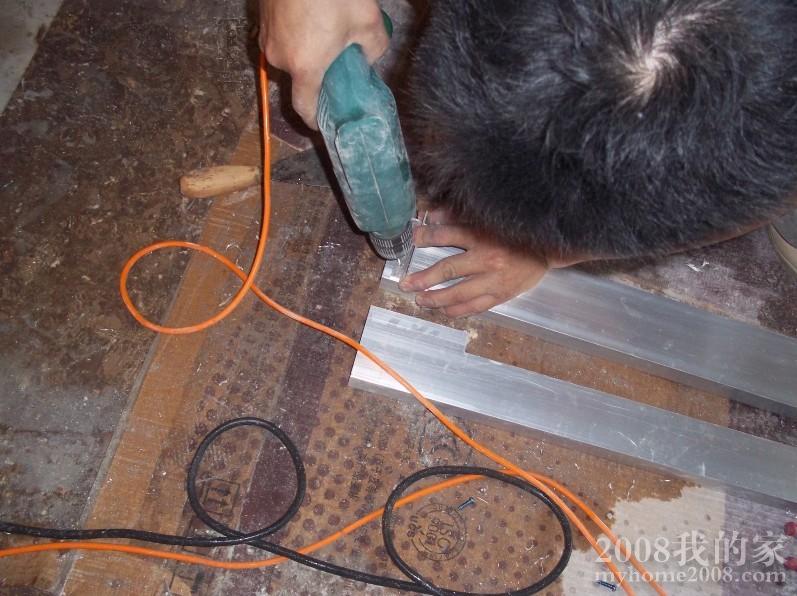

画线后切割

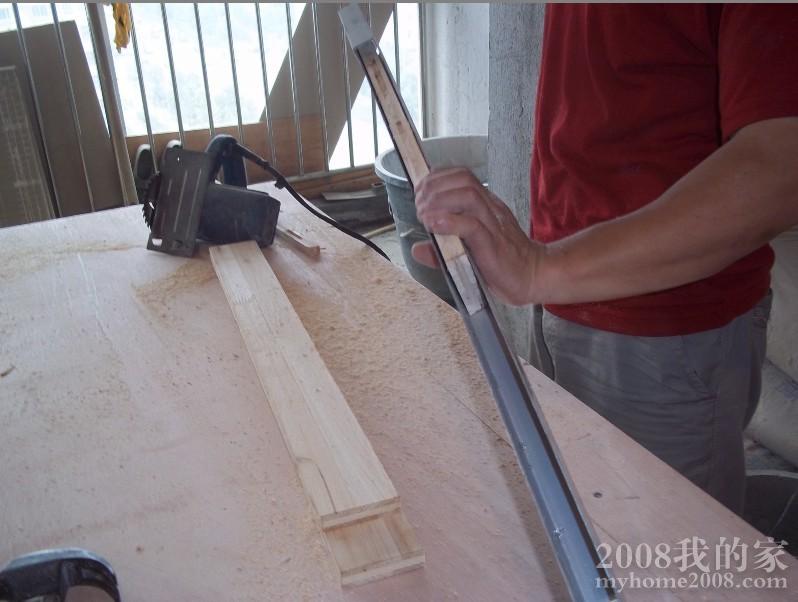

塞上木头,夹板,保证紧凑,保证木头不在里面“摇头晃脑”为准

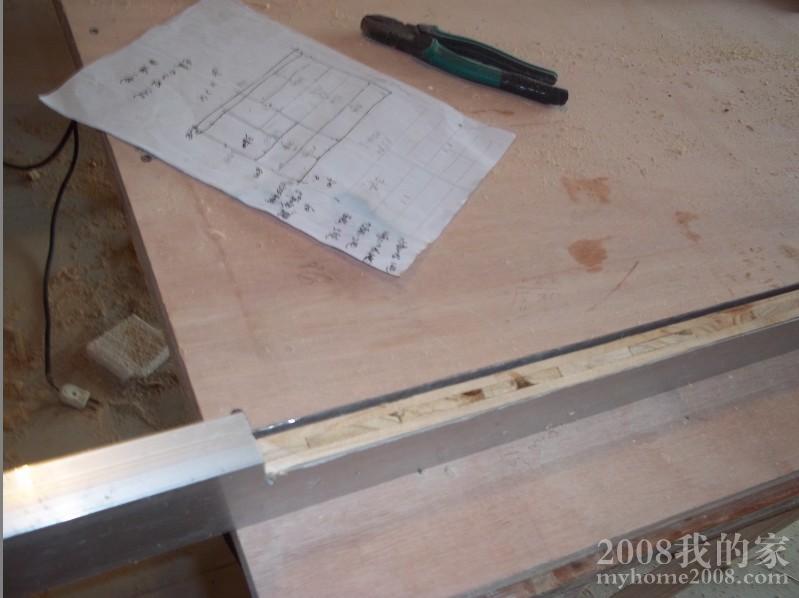

正面来一张,可以看见还有空隙,戴师傅稍后塞了一块木板进去,实习记者功夫不深,没抢拍到,那张纸是本设计师亲自画的鞋柜的效果图,也不赖的啊,下次做专题,把我画的设计草图一一呈现~~~好玩极了~
才发现实际上还是抢拍到了放夹板的过程,呵呵,希望戴师傅不要觉得我噶路就行啊~~~
放到灶台那里比划一下,不大不小,刚刚好,==,我来一张,戴师傅望哒我莫烦躁~~~

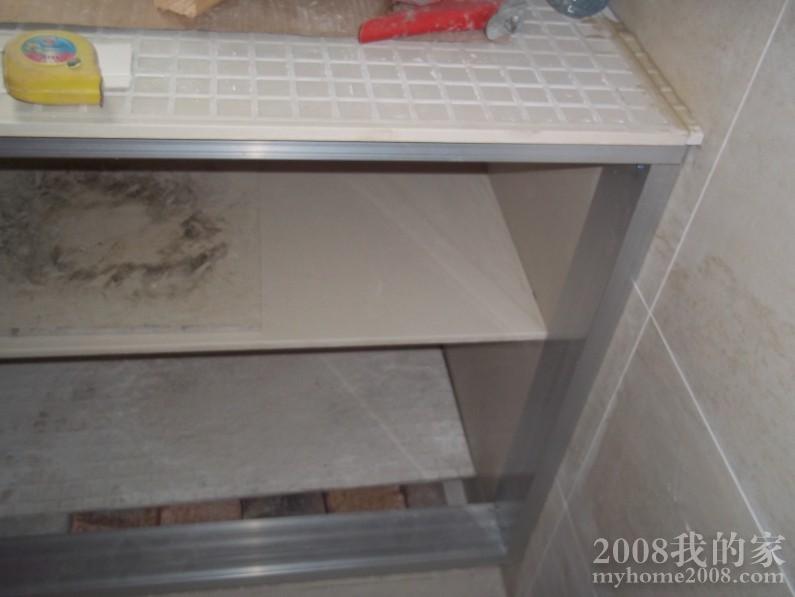

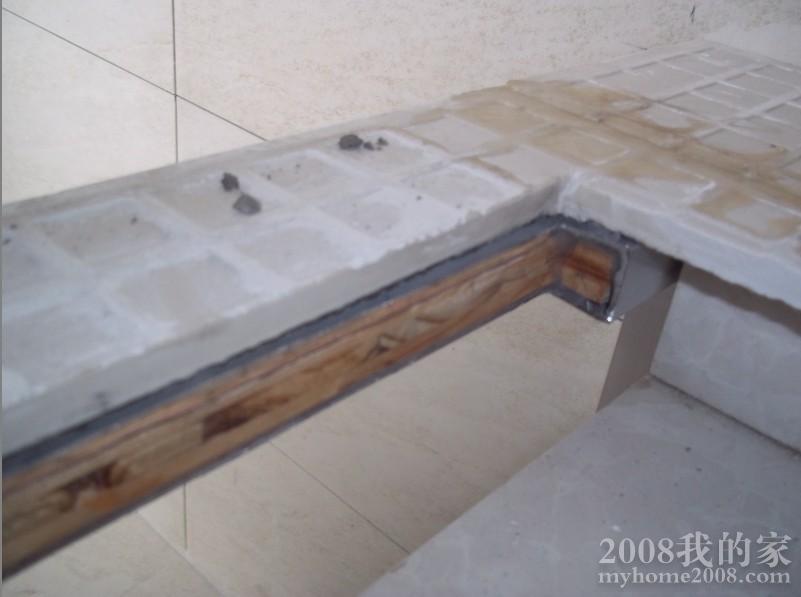

这里插播两张完全做好后的图片,比较清楚点
再把底部和上部的同样做好记号

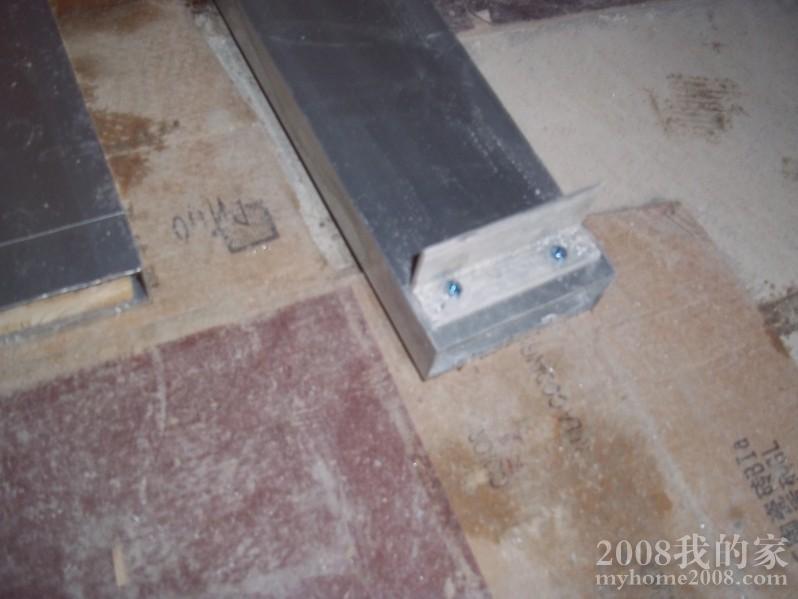

把事先打好孔的角片固定到框架上,四个角保持一致,瞄准准心
拧紧螺丝
完工后一端变成了这个样子

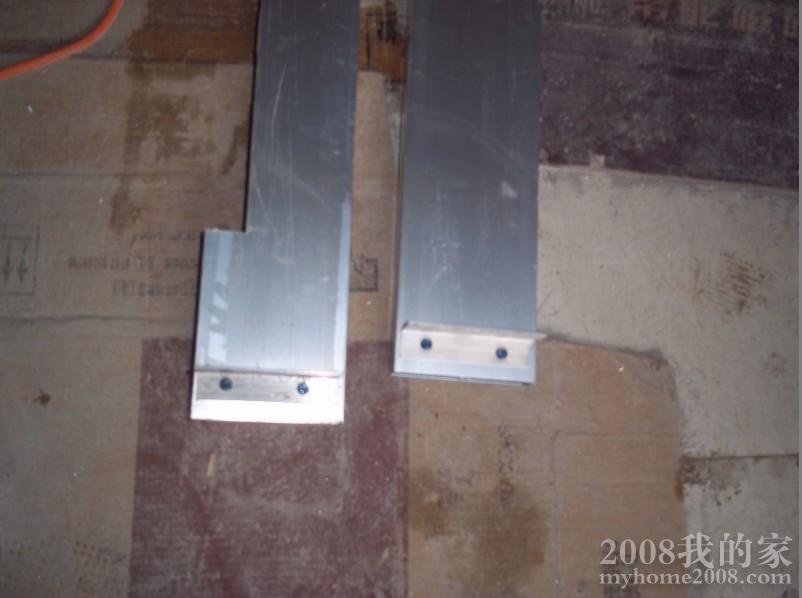

两块都完工后的样子

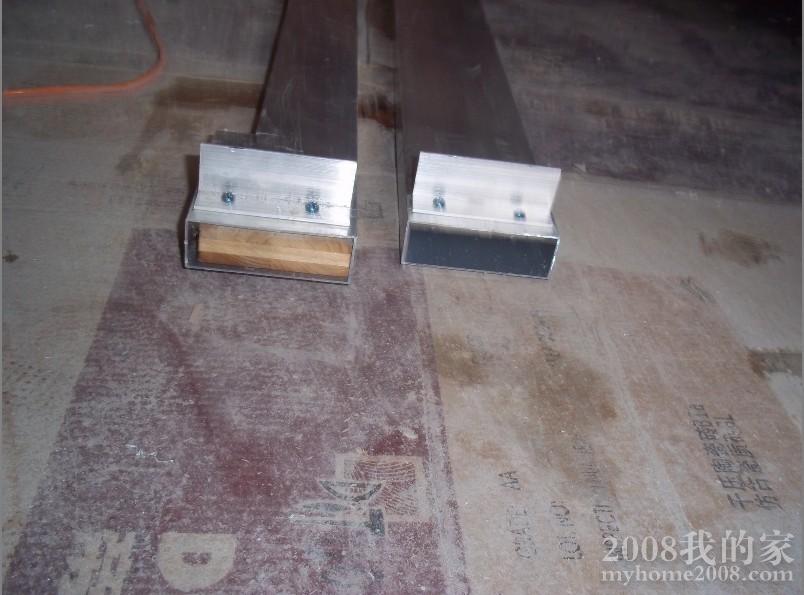

从侧面可以看见安装煤气灶的上部铝合金嵌了木条,底部的铝合金没嵌
|
|
