地暖图片来了
姗姗来迟的地暖图片,我不做评价,只是描述图片,有需要研究的网友自己仔细看哈; |
-

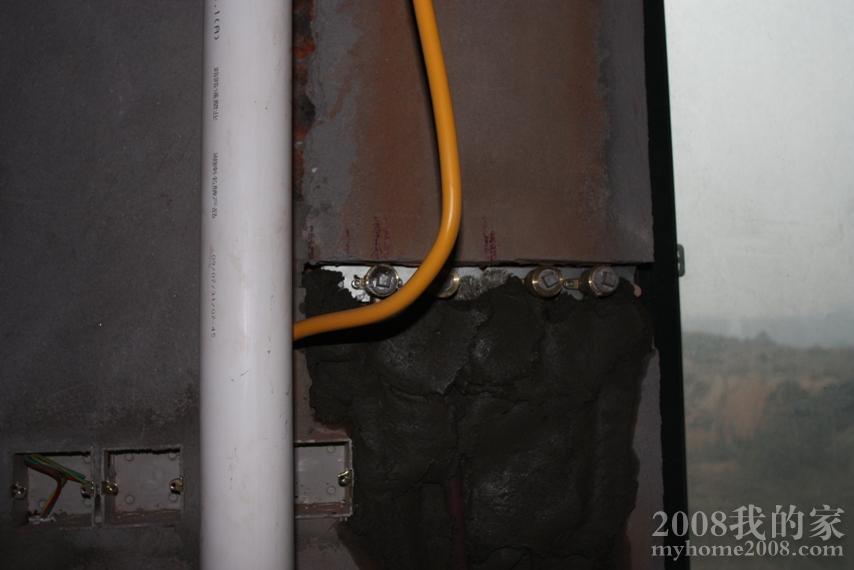

厨房,接头用来接主机的,燃气管道也是地暖公司接的
-
分水器、混水之类的
-

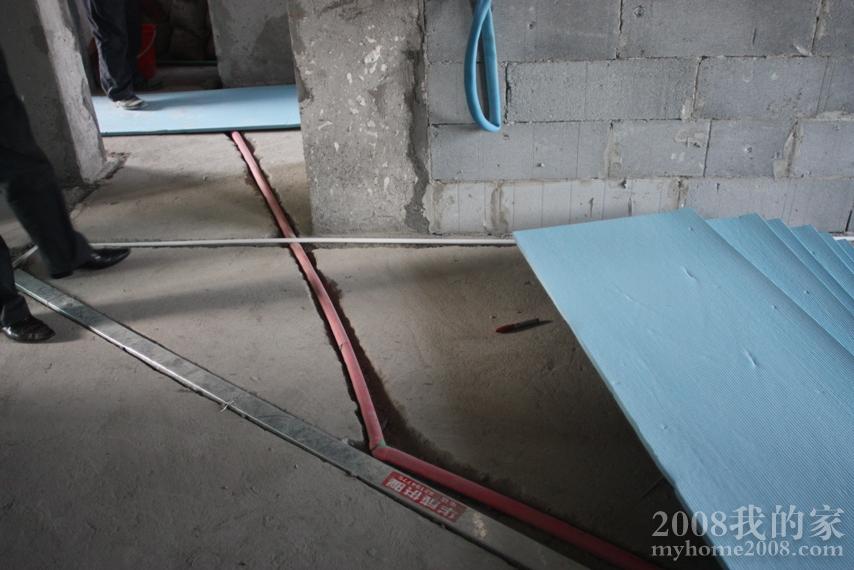

钢板盖的是地暖冷热水管道,红色的是水电工接的热水管
-

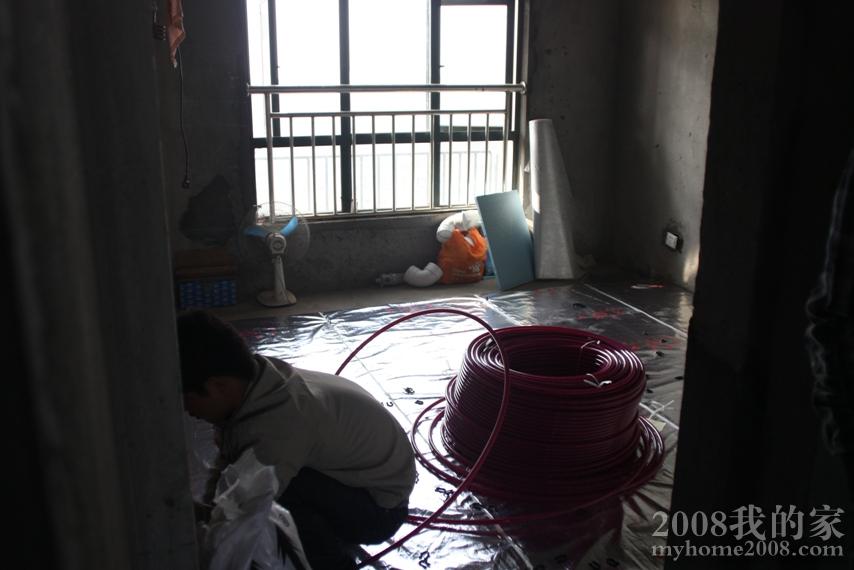

开始铺了
-

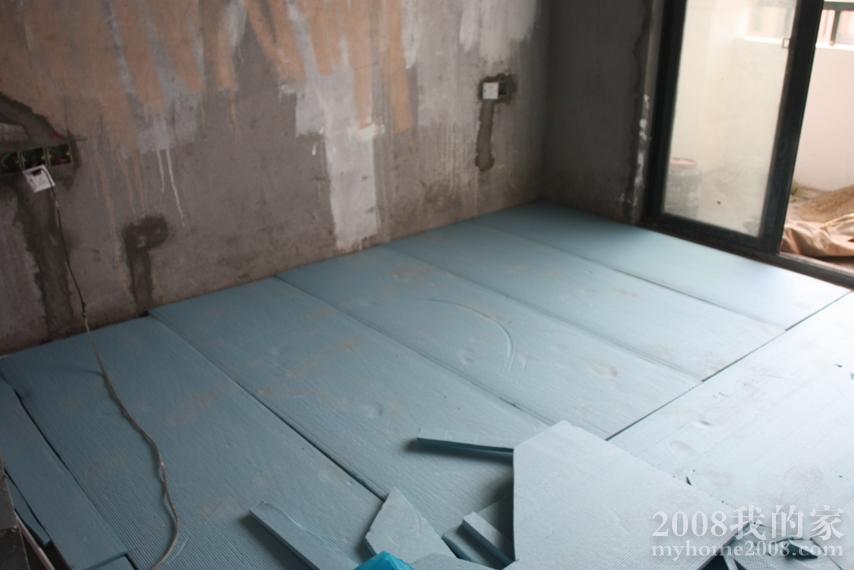

开始铺装隔热板,隔热板为挤塑板,厚度18
-

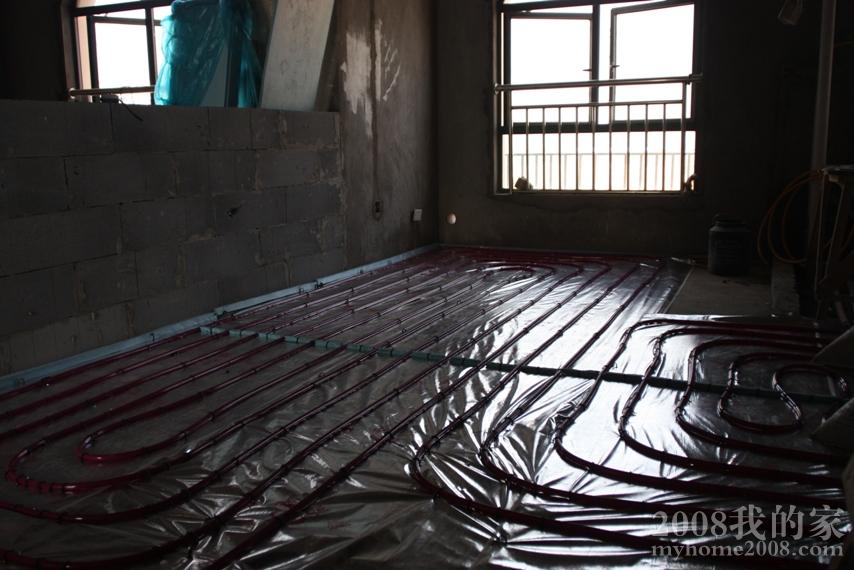

管子铺好了!
-

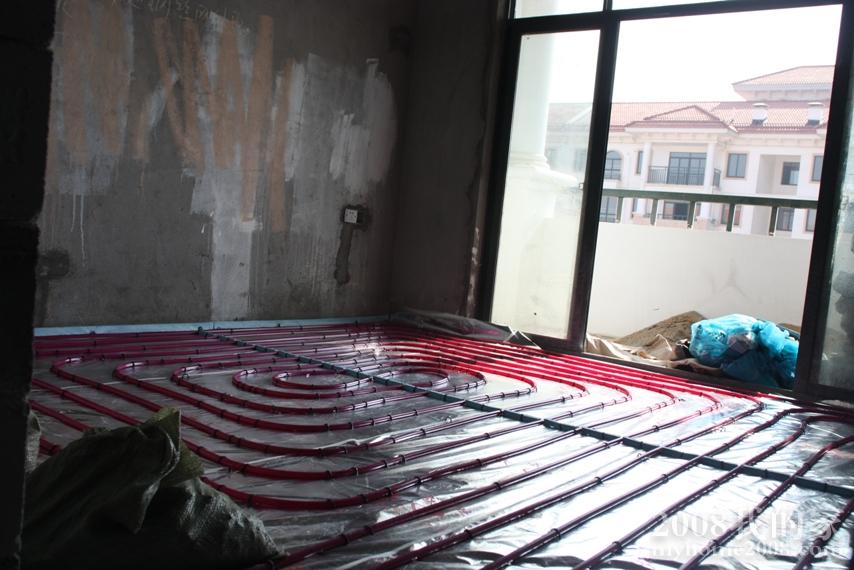

紫色的德国瑞好阻氧管;16的,铺的间隔15,据说是为了不过多抬高地面所以使用16的管道
-

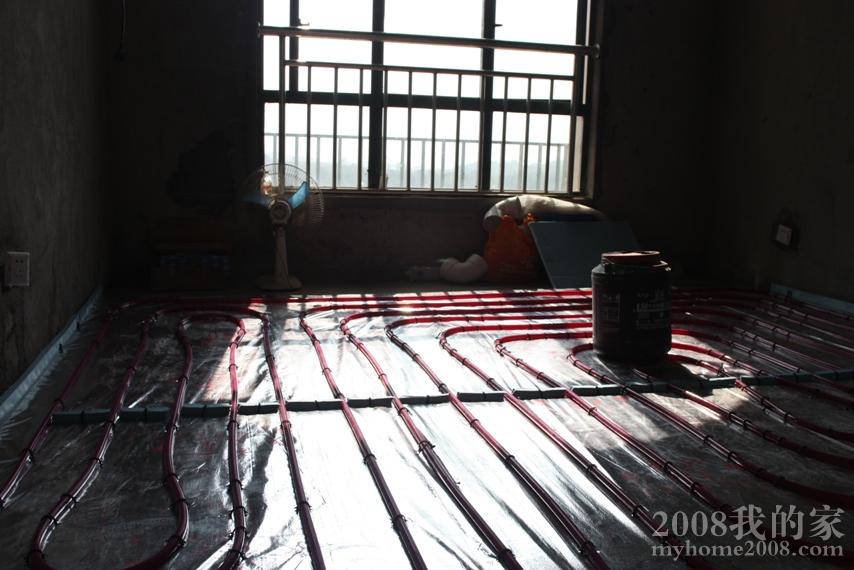

中间蓝色的小隔板是伸缩缝;墙边的是墙保暖,留厚了,贴地砖的时候被瓦工撤去不少
-

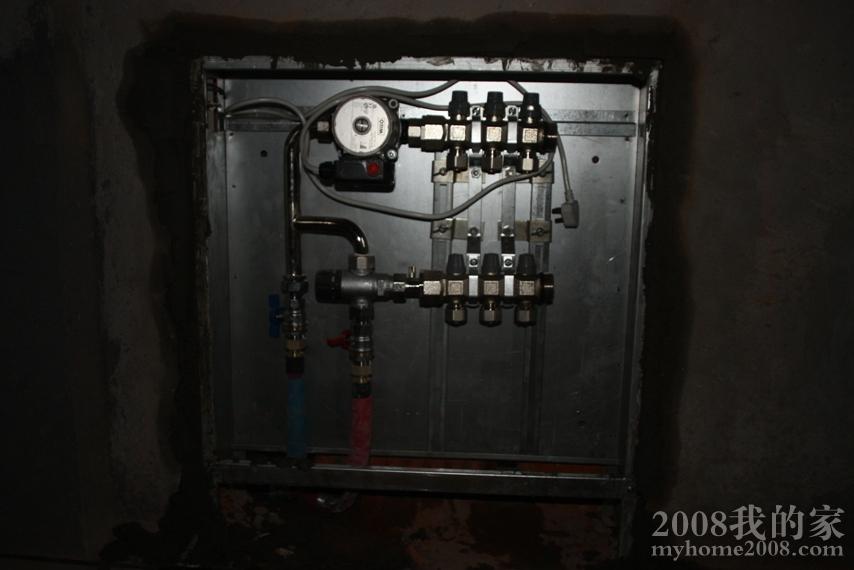

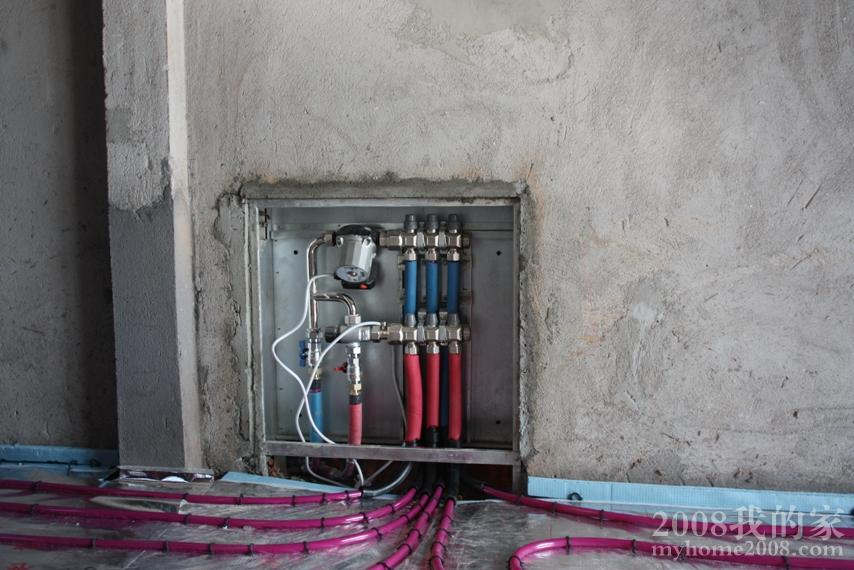

盘好管以后的分水器
|
