强电之开关插座布局设计实例 —— 插座篇
上篇讲到开关布局，这篇继续讲插座。

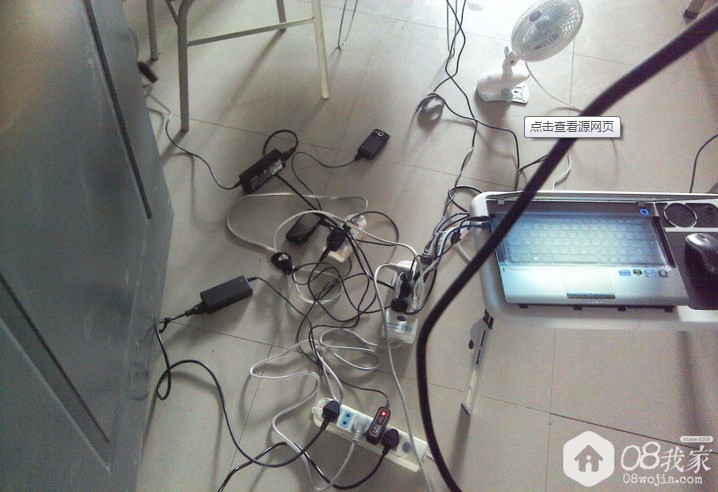

我们经常见到到装修完工入住一段时间的网友吐槽遗憾事，最常见的就是插座数量不够、高度不对、位置被挡住完全浪费等等，很多人装修考虑的侧重点更倾向于风格的把握，瓷砖颜色、地板颜色、墙漆颜色、卫浴款式、家具家电的款式。。。而对于插座的安排却没有仔细斟酌，入住一段时间后发现这插座安排也太不人性化了，于是插座不够，排插来凑。。。于是，就变成了这样：
所以，为了避免将来出现这样的情况，我们还是很有必要认真斟酌我们的插座布局，设计师给我们的插座布置图我们需要仔细研究，根据自己的生活使用习惯，结合家具的位置尺寸针对性的进行修订。

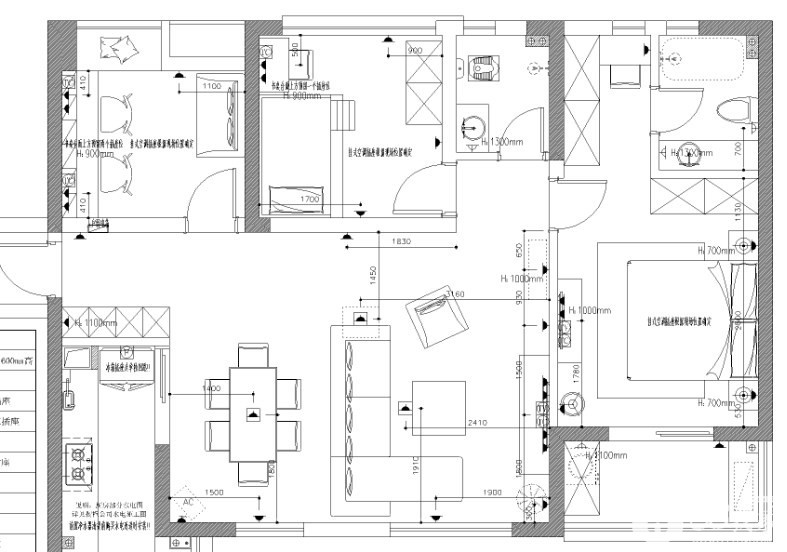

我家的开关布置图最开始是这样的：

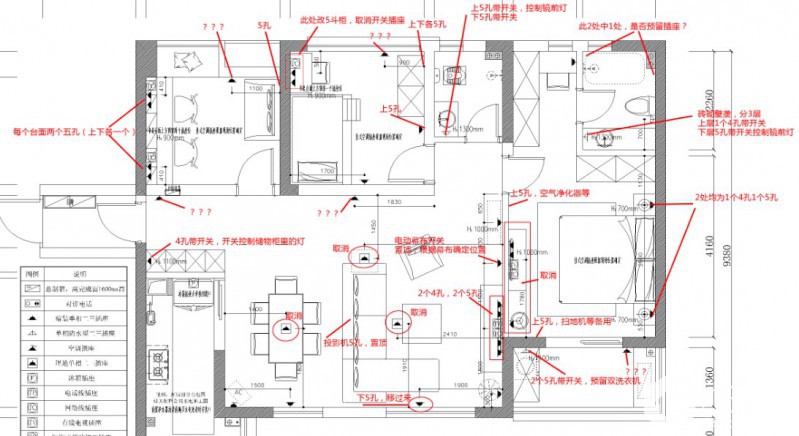

然后我反馈给设计师的修改部分是这样的：

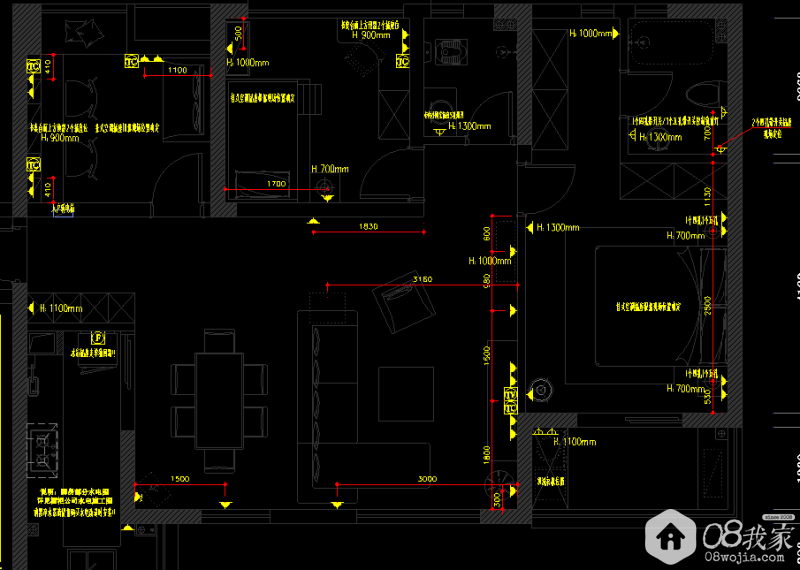

经历与设计师的再次沟通并且纠结修改后，最终的插座设计图为：
主要针对性的做了几个修改的地方：

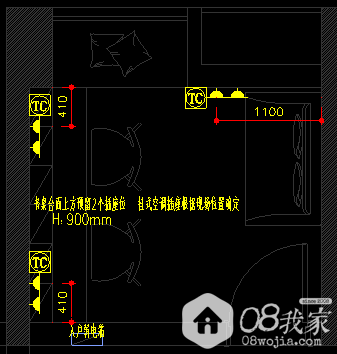

改动一：
——》

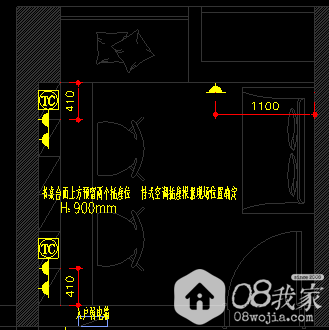

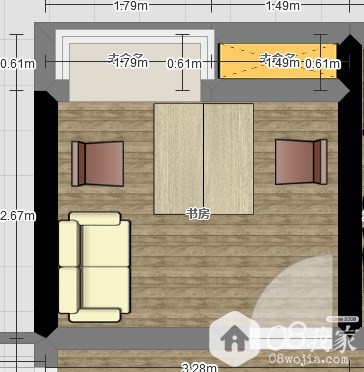

书房的设计为可变空间，变换一种摆放方式，变换一种心情。里面的家具除书桌上方的书架外都是可以随意挪动的（沙发可以打开变为沙发床，备用），初始设计为当前图示，其中2张椅子前面的桌子为2张1.2米的成品桌，这2张桌子有可能移动到如下图所示（当然也可以随心所欲的变更为其他布局，只要你想！）：
所以，我们在飘窗台旁的插座位置增加了一个5孔插座，一个网线插口，如果布局改变，依旧好用。
改动二：
——》

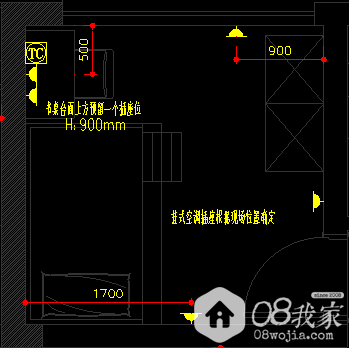

小孩房同样为可变空间，小孩年龄不同，家具可能会有一点变化。
最开始的时候，除了床外，只有他的一套小桌椅，他的玩具箱，他的书，布局如左图。图中右边的柜子图示为书架/玩具架（高度需要符合这个时候他的身高），如下图：
当他长大一些后，布局变更为右图图示，原来的桌椅处变更为五斗柜或类似五斗柜的储存空间，原来的书架/玩具架变更为转角书桌，书桌旁则为衣柜。
2个不同年龄段对插座有不同的需求，小年龄段对插座不需要做任何的考虑（基于安全性），所以插座的设计只需要考虑大年龄段了。变更后的插座设计明显更符合我们的需求。
改动三：
——》
公共洗手间采用的燃气热水器供应热水，洗手台的热水虽然有从燃气热水器中走过来，但是等待时间太长，冬天刷牙洗脸什么的还是用个小厨宝吧。柜内再增加个带开关的插座，天气变暖了不再需要小厨宝，开关关掉就可以了。

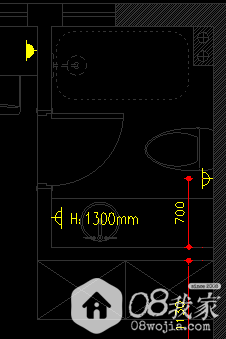

改动四：
——》

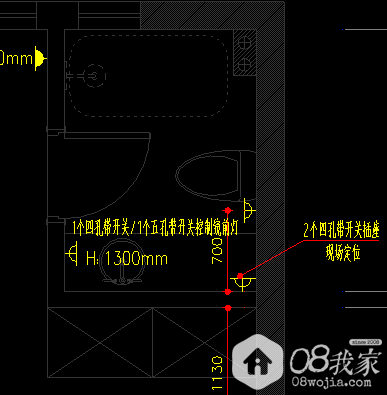

这里是主卫，插座设计需要先看砖砌洗漱台的设计：

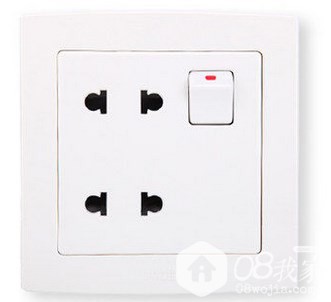

虽然设计师还算厚道的给我预留了座便器旁边的插座，但是砖砌洗漱台，一个插座怎么够？我的剃须刀、电动牙刷、电吹风都放在砖砌的置物台上，置物台有3层，下面2层，每层增加一个4孔（2个2孔插位）带开关插座。
有TX要问了，为什么要4孔的？为什么要带开关？
我们使用的电气设备中，常见大功率电器使用3孔插座，小功率电器使用2孔插座，放卫生间置物台的，基本都是小功率电器，没有什么需要3孔插座的，所以直接上4孔的，电动牙刷的充电器就直接长期插上面了，无需取下，需要充电了开关打开，充满了就直接关掉开关。
好吧，万一要用3孔的呢？不用担心，对面还预留着5孔插座呢！
改动五：
——》

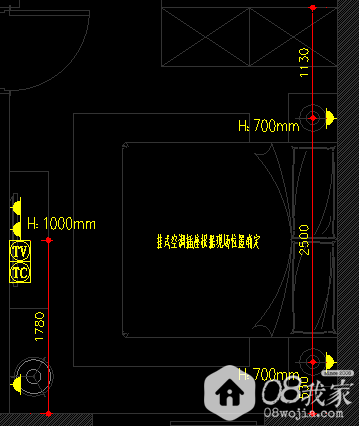

主卧部分，床头柜只有一个插座？少了少了，床头灯、手机、还有平板、还有KINDLE、还可能有笔记本电脑，一个插座怎么够？

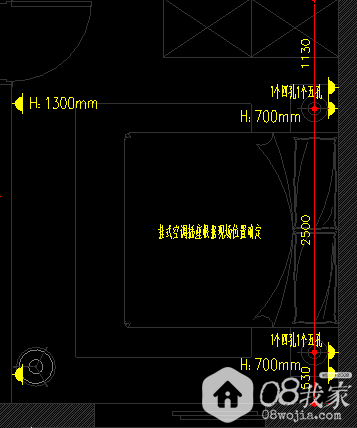

这些设备中，除笔记本电脑外，其他都是2孔设备。OK，那就每边的床头柜上设置一个四孔一个五孔。
我们的生活习惯中，卧室不希望有电视机，所以卧室的电视那块全部取消，但是靠阳台的移门位置需要保留一个插座，接风扇用，靠房间门那边，需要预留空气加湿器和空气净化器位置，同样需要保留一个插座。

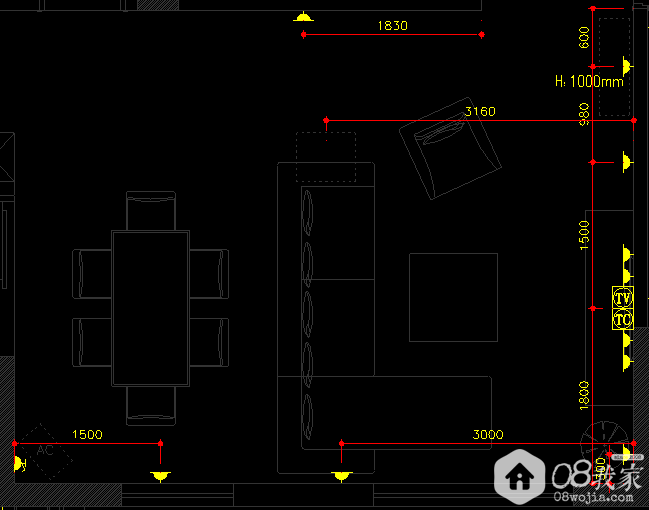

改动六：
——》

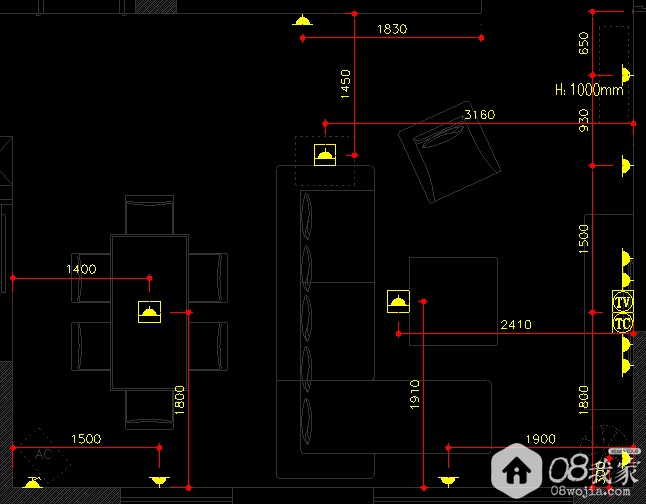

客餐厅取消地插，原因是因为个人感觉不好用，也不好搞卫生，沙发处如果要用地插，也需要一个插线板给拖出来，不如直接在靠沙发的墙上设置一个插座（这个插座将被沙发遮挡，平时看不见），连接插线板扔到沙发底下，需要的时候拖出来。餐厅处也是一样，需要的时候再接插线板（这里的使用频率肯定不高）
电视墙处考虑需要用到的电器有：电视机、机顶盒、无线路由器、功放、高清播放机、NAS（网络存储）、游戏机等等，所以预留了4个插座，根据电器使用插头的特性设置为2个4孔插座，2个5孔插座。
最后，我们还需要特别注意插座的高度定位，水平距离定位，以避免被遮挡或高度距离不合适导致不好用的情况，真正做到美观又方便。
|
|
