【大家来找茬】原汁原味来自08网友的装修日记图片，其中是否就有你家的施工图片呢？nick的评论公布在沙发楼

nick

        首先打给广告啊！本期的装修教室，课程主题就是水电改造哦，欢迎大家积极参加！课后则是水电施工现场的工地探访哦！

【08装修教室】第六季第五期，主题——水电改造！不当装修小白，恶补水电施工隐蔽工程！课后一起去灰太翔岳母娘家实地考察！与高富帅亲密接触！报名从速！



        Nick这个月组织的装修教室活动，帖子发出两个多星期了，竟然大家报名都不积极啊！nick看到这个情况真心是喜忧参半，喜的是nick想是不是大家水电改造知识都已经通过看帖子之类的学得都非常好了，所以可以不用参加水电改造课了；忧的则是nick担心大家都疏于学习装修知识了，须知水电改造是隐蔽工程，是家装里最重要的一个环节了。如果施工不到位，留下安全隐患，那么将后患无穷，也许几十万的装修将会毁于一旦啊！

        Nick特意安排果冻选取了10位网友的装修日记，将日记中的水电改造施工完工图片全部copy下来，nick一一甄别，发现了以下照片所见，感觉水电改造的工艺貌似不是特别到位。nick的本意并非曝光任何施工方，而仅仅是谈谈工艺，因此nick不会公布这些图片出自哪些网友的装修日记，大家也请勿去人肉了。


        闲话不多说，nick先公布图片，欢迎大家一起来找茬，谈谈自己的看法，将有金币奖励哦！


        nick本人也将会在周五的时候公布自己对这些施工图片的评论看法。


图1

图2

图3

图4

图5

图6

nick

Nick谈谈自己的一些看法吧，nick不是专业人士，仅发表个人观点，欢迎大家批评指正。

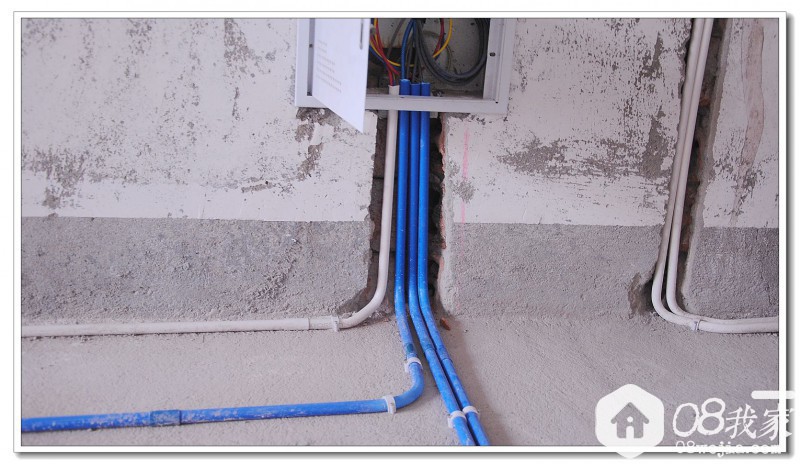

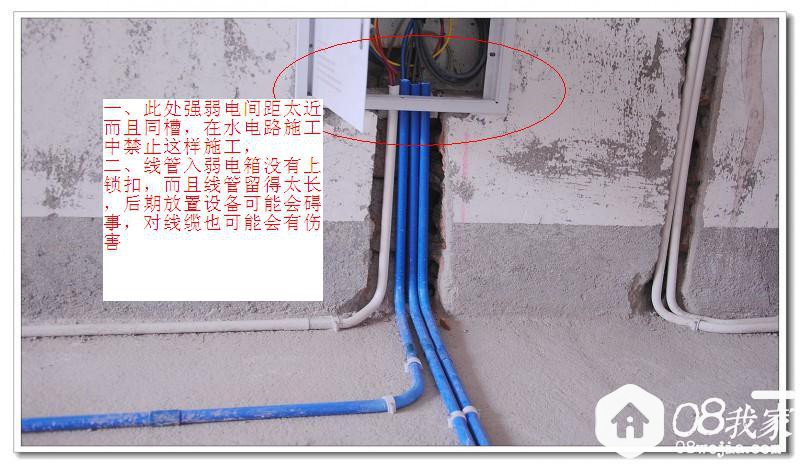

图1：线管如果说要用锁扣入电箱，这个可能有些强人所难，nick确实没有看到过有线管入电箱使用锁扣的。nick把这个图发出来，是因为强电与弱电并行走了很长一段距离。其实目前nick的观点认为，因为现在的弱电线都是自带屏蔽功能的了，所以强弱电交叉并非必须使用抗干扰处理，但是如果这么长距离的并行，强电对弱电是否有干扰呢？这个确实不得而知。就图中所见，其实将强电往左平移单独开一条槽即可解决这个强弱电并行的问题。

图2：弱电与水管交叉处，虽然貌似水管下开槽了，但是开槽并不深，水管并没有完全进入槽内，而弱电线管就这么直接从水管从交叉跨过去了，貌似也没有进行冷弯过桥处理。

nick认为，要么就认认真真开好槽，将水管完全埋入槽内






又或者老老实实做好线管的冷弯过桥处理

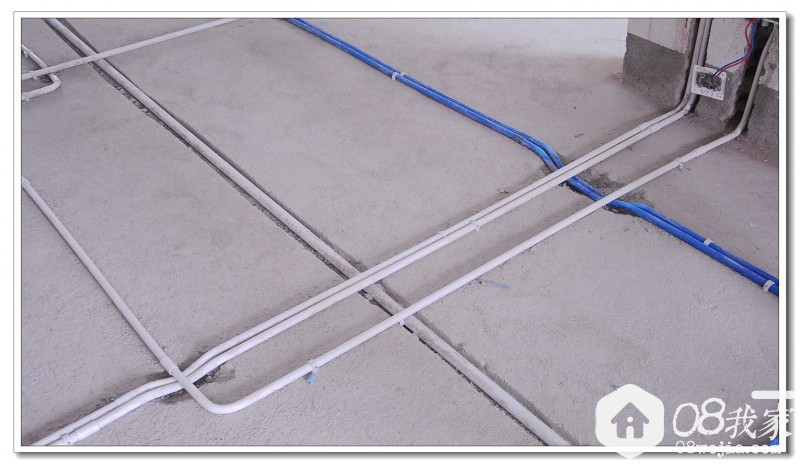

图3：线管的交叉，感觉冷弯过桥做得不到位。下图nick认为是比较到位的

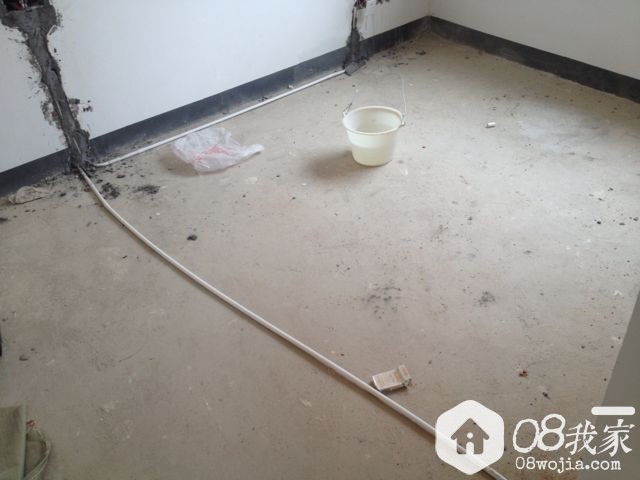

图4：线管走完之后，没有进行任何固定，后期非常容易人为损坏。目前固定的方法很多，大部分就是直接使用塑料搭扣，也有使用金属搭扣的，还有使用钢丝的，还有的在前述固定的基础上，直接加用水泥固定了。


图5：冷热水管挤在一条槽内，并且挨得如此紧密，nick还真是第一次见到，只能感叹水电师傅成全了冷热水管这对好基友啊！


图6：线管入底盒木有使用锁扣。黑色的底盒看的nick心慌慌，因为之前nick忘了是听谁说过，底盒一般需要选用纯白色的比较好，黑色的底盒就要担心是回收塑料做得了。最右侧那个底盒飘逸的线管走位，nick也就不多评价了。

果冻

哇咔咔，校长开始讲课啦，大家速度看过来！！

纪风

听校长讲那水电的事

木小妖

以下看法仅为此贴交流哦~ 不全之处还请校长大大补充图1

图3

图4

图5

图6

灰太翔

NICK果然是大神。。。我要看分析。。。

灰太翔

关于强弱电干扰的问题，我知道好像是要包锡箔纸，但我接触过一些电工，好像提出了不同看法，认为是完全没必要的。。。求nick大神科普

夜雨霖凝

哈哈，我就觉得看起来不赏心悦目，就晓得第一张图入盒没接锁扣，校长，那课我是白上了，这完全是你服务不到位的错！

灰太翔

有人刚刚说“我们单位网络+监控施工，几佰根强弱线混在一起，我看不出有什么影响”

vivicao0516

好多人才 我是不是也该去听听课咯
